MSI h81m-e32 [144/182] 背板快速指南
![MSI h81m-e32 [144/182] 背板快速指南](/views2/1174317/page144/bg90.png)
44
繁體中文

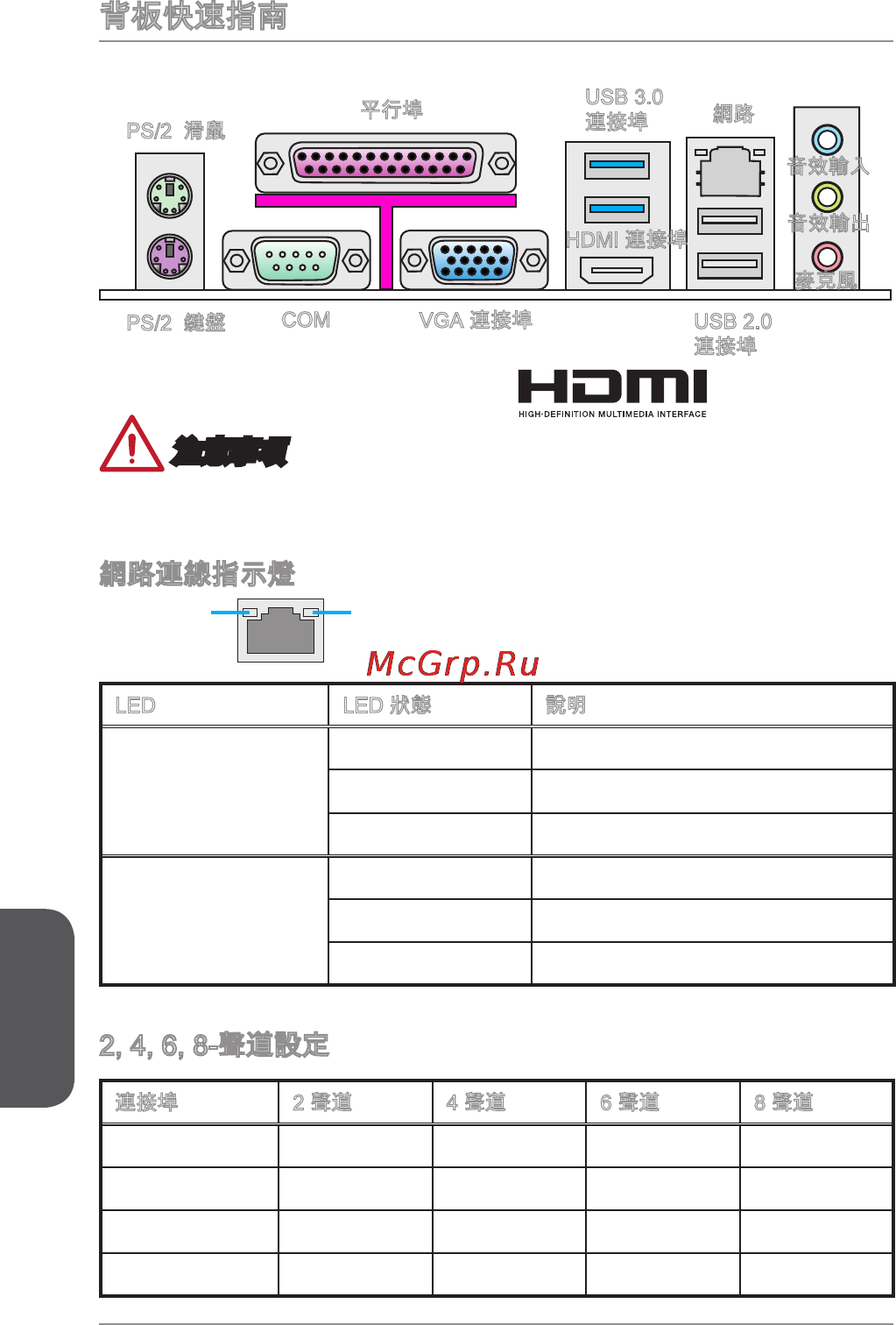

背板快速指南
®
注意事項
背板的 USB 3.0 連接埠未支援喚醒功能。
網路連線指示燈
LINK/ACT
LED
SPEED
LED
LED LED 狀態 說明
Link/ Activity LED
(連線/工作燈號)
O 未連線
黃燈 已連線
閃爍中 資料發送中
Speed LED
(速度燈號)
O 傳輸速率 0 Mbps
綠 傳輸速率 00 Mbps
橘 傳輸速率 Gbps
2, 4, 6, 8-聲道設定
連接埠 2 聲道 4 聲道 6 聲道 8 聲道
藍 音效輸入 RS-輸出 RS-輸出 RS-輸出
綠 音效輸出 FS-輸出 FS-輸出 FS-輸出
粉 麥克風 麥克風 CS-輸出 CS-輸出
前置音效 - - - SS-輸出
PS/2 滑鼠
PS/2 鍵盤
USB 2.0
連接埠
VGA 連接埠
網路
USB 3.0
連接埠
平行埠
COM
HDMI 連接埠
音效輸入
音效輸出
麥克風
