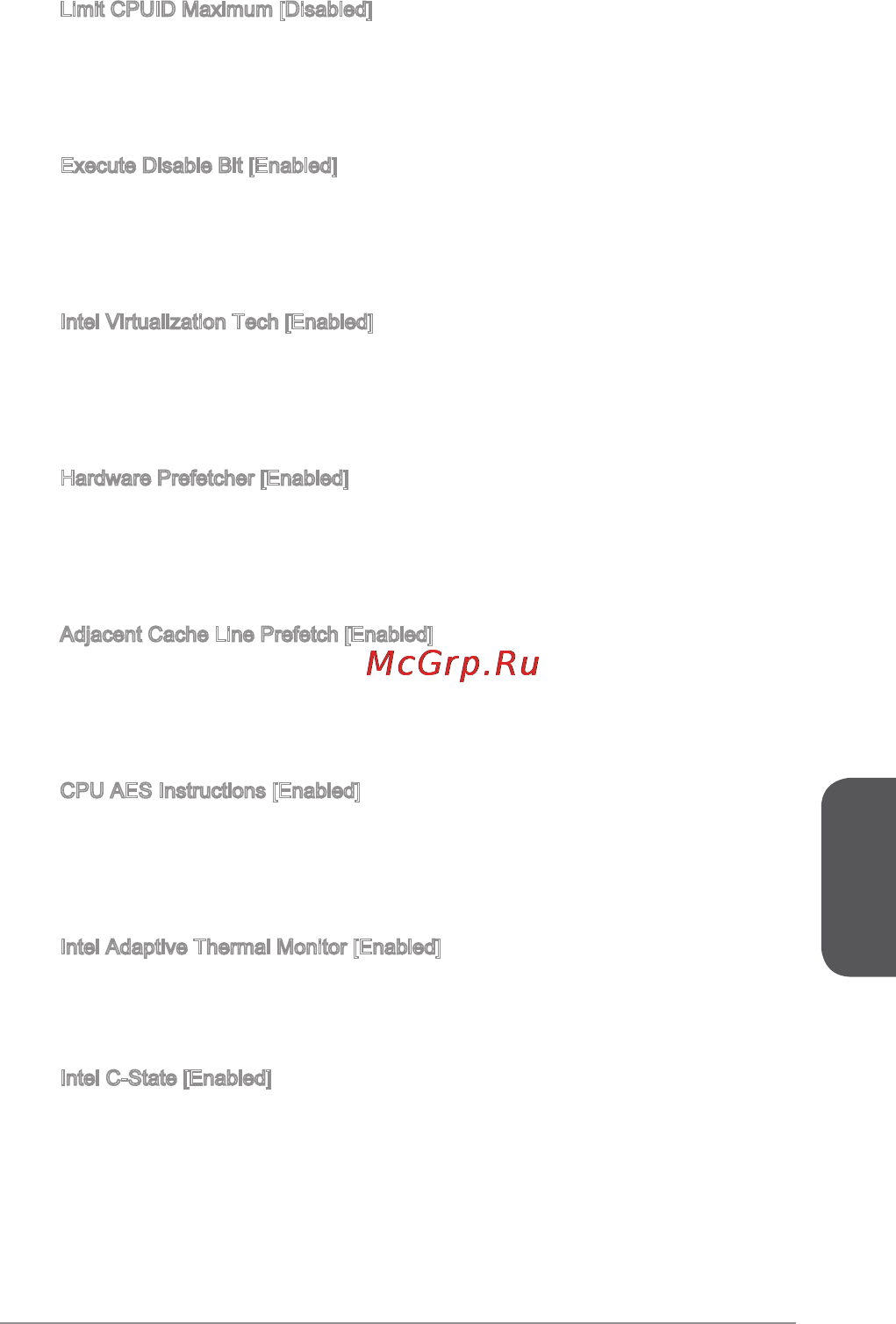

简体中文
39
Limit CPUID Maximum [Disabled]
开启或关闭扩展的 CPUID 值。
[Enabled] 对于一些较旧的不支持扩展CPUID值的操作系统，BIOS会限
制CPUID输入值的最大值，以便解决启动阶段的一些问题。
[Disabled] 使用实际最大的CPUID输入值。
Execute Disable Bit [Enabled]
此功能可以阻止某些类的恶意的“缓冲区溢出”攻击您的系统。建议您一直设置开
启。
[Enabled] 开启NO-Execution保护预防恶意攻击和蠕虫。
[Disabled] 关闭此功能。
Intel Virtualization Tech [Enabled]
开启或关闭Intel虚拟技术。
[Enabled] 开启Intel 虚拟化技术，允许在一台电脑上的不同独立分区跑不
同的操作系统. 系统表现就好像虚拟的多个系统。
[Disabled] 关闭此功能。
Hardware Prefetcher [Enabled]
开启或关闭CPU的硬件预取器 (MLC Streamer prefetcher)。
[Enabled] 允许CPU硬件预器存将数据和指令从内存自动预存到 L2 缓存
器中。借此减少内存读取时间。
[Disabled] 关闭CPU硬件预存器。
Adjacent Cache Line Prefetch [Enabled]
开启或关闭CPU的硬件预取器 (MLC Spatial prefetcher).
[Enabled] 开启相邻高速缓存行预取功能。减少高速缓存延迟，提高特定
应用程序性能。
[Disabled] CPU 仅读取请求的高速缓存数据。
CPU AES Instructions [Enabled]
开启或关闭CPU AES (Advanced Encryption Standard-New Instructions) 支持。
当 CPU支持此功能时此项出现。
[Enabled] 开启Intel AES支持。
[Disabled] 关闭Intel AES支持。
Intel Adaptive Thermal Monitor [Enabled]
开启或关闭Intel 适应性热监控器功能，以防止 CPU 过热。
[Enabled] 当CPU超过合适的温度时，限制CPU核心频率。
[Disabled] 关闭此功能。
Intel C-State [Enabled]
C-state是一种由ACPI 定义的处理器电源管理技术。
[Auto] 此设置由BIOS自动配置。
[Enabled] 检测系统空闲状态，并有效地减少CPU功耗。
[Disabled] 关闭此功能。
▶
▶
▶
▶
▶
▶
▶
▶
