日本語
148

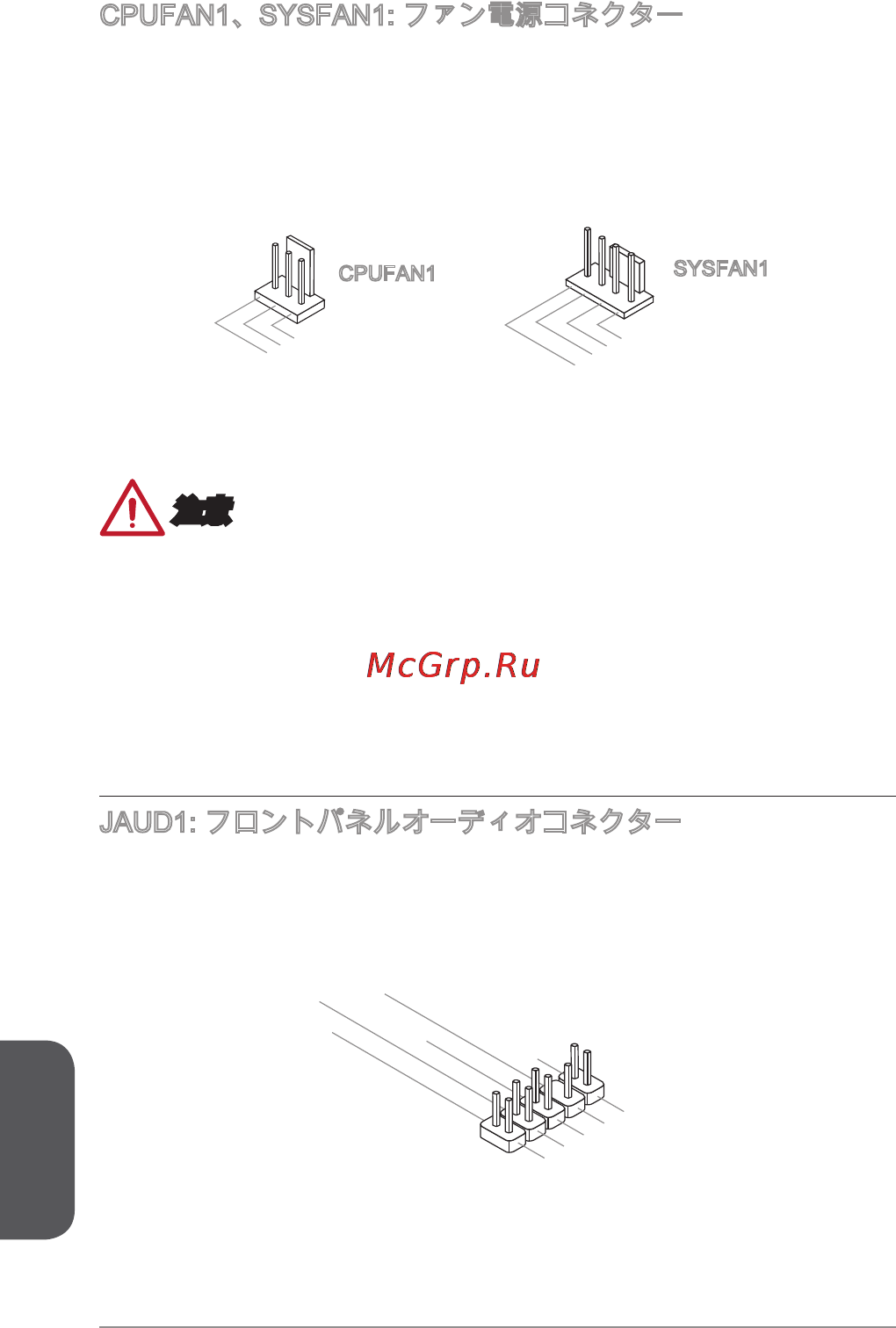

CPUFAN1、SYSFAN1: ファン電源コネクター
ファン電源コネクターは+12Vの冷却ファンをサポートします。本製品にはシステム
ハードウェアモニタチップセットを搭載すると、ファンコントロールを利用するた
めに、スピードセンサー付けの、特に設計されたファンを使用しなければなりませ
ん。必ずすべてのファンを接続してください。部分のシステムファンがマザーボー
ドに接続されなくて、その代わりに直ちに電源に接続されます。システムファンを
何れかの利用可能なシステムファンコネクターに接続することができます。
1.Ground
2.+12V
3.Sens
e
1.Ground
2.+12V
3.Sense
4.Speed Contro
l
SYSFAN1
CPUFAN1
注意
•
CPUメーカーが推奨するファンを参照してください。
•
これらのコネクターはスマートファンコントロールをサポートします。Command
CenterユーティリティをインストールすることでCPUやシステムの温度から自動
的にファンの回転数を制御することが出来ます。
•
すべてのシステムファンの接続にはマザーボードのポートが足りない場合、アダ
プタが利用できて、ファンを直ちに電源に接続します。
•
最初の起動の前に、ケーブルがファンの葉身にぶつかるのを防止します。
JAUD1: フロントパネルオーディオコネクター
フロントパネルオーディオピンヘッダを使用するとケースのフロントパネルからの
オーディオ出力が可能になります。
1.MIC L
3.MIC R
10.Head
Phone Detection
5.Head Phone
R
7.SENSE_SEN
D
9.Head Phone
L
8.No Pin
6.MIC Detection
4.NC
2
.Ground
