Français
61
F9 Sauvegarder un prol OC à USB
F10 Quitter

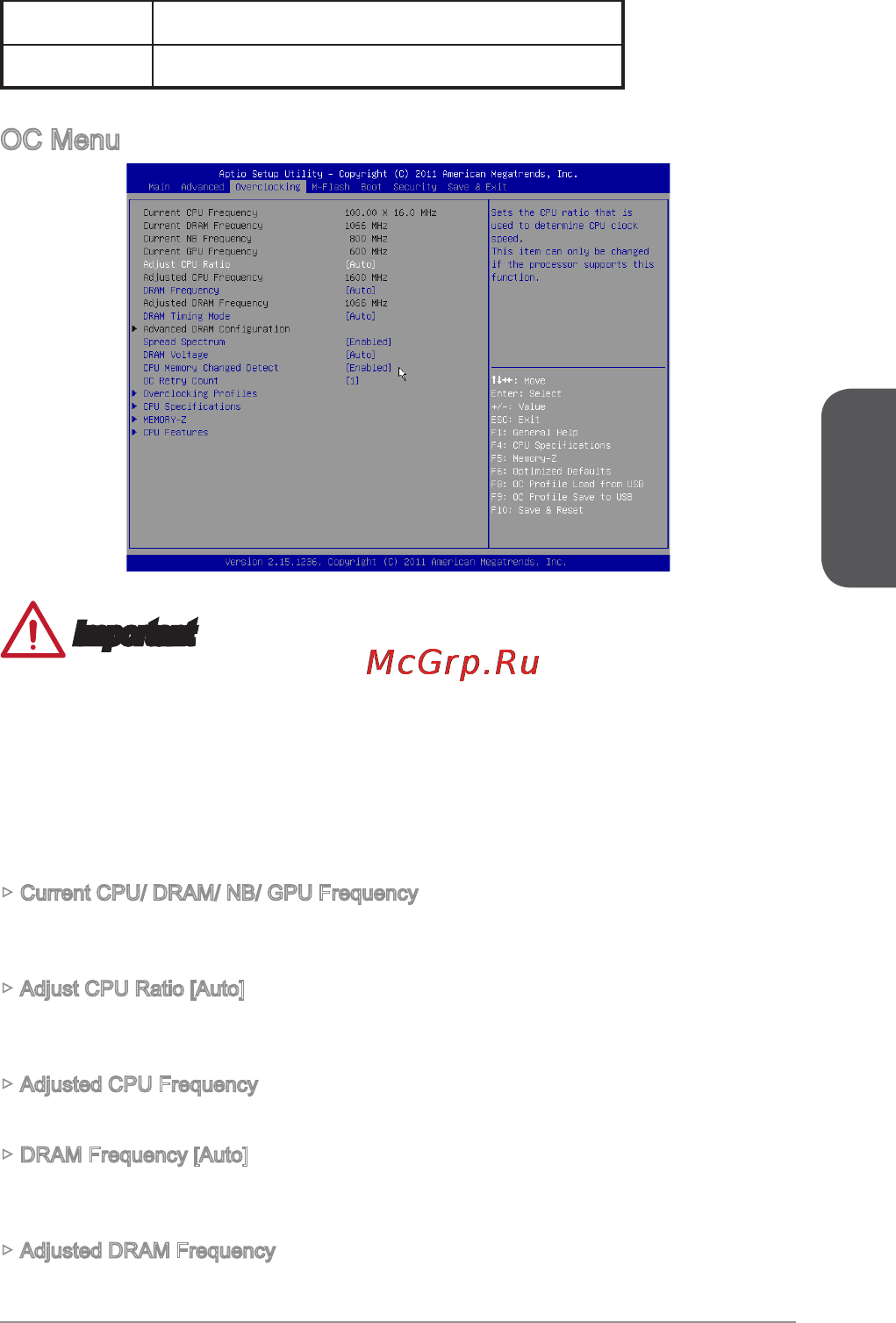

OC Menu
Important
•
L’Overclocking manuel du PC n’est recommandé que pour les utilisateurs
avancés.
•
L’Overclocking n’est pas garanti, et une mauvaise manipulation peut invalider
votre garantie et endommager sévèrement votre matériel.
•
Si vous n’êtes pas familier avec l’overclocking, nous recommandons d’utiliser OC
Genie pour un overclocking simplié et plus stable.
▶ Current CPU/ DRAM/ NB/ GPU Frequency
Ces menus achent la fréquence actuelle du CPU, de la mémoire et chipset
installés. En lecture seule.
▶ Adjust CPU Ratio [Auto]
Dénit le ratio CPU qui sert à déterminer la vitesse d'horloge CPU. Ce menu peut
être modié uniquement si le CPU prend cette fonction en charge.
▶ Adjusted CPU Frequency
Montre la fréquence ajustée du CPU. En lecture seule.
▶ DRAM Frequency [Auto]
Dénit la fréquence DRAM. Veuillez noter que le comportement d'overclocking n'est
pas garanti.
▶ Adjusted DRAM Frequency
Montre la fréquence ajustée DRAM. En lecture seule.
