한국어
43

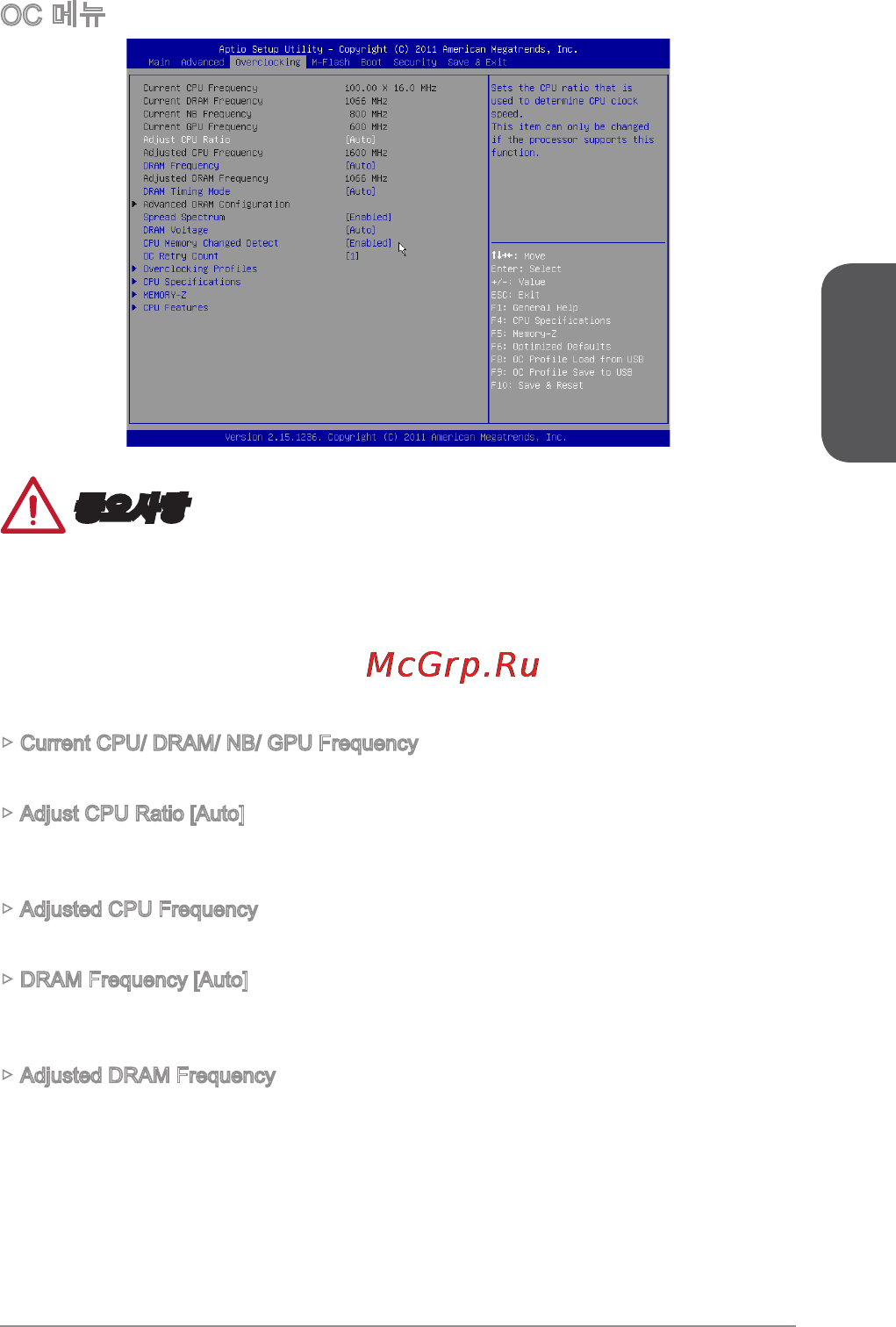

OC 메뉴
중요사항
•
이 항목은 고급 사용자만을 위한 항목입니다.
•
오버클로킹은 보증하지 않습니다. 부적절하게 작동하였을 경우 보증이 무효화 되며
컴퓨터 하드웨어가 심각하게 손상될수 있습니다.
•
오버클로킹에 익숙하지 않은 경우, OC Genie를 사용하여 보다 쉽게 오버클로킹
할것을 권장합니다.
▶ Current CPU/ DRAM/ NB/ GPU Frequency
이 항목은 설치된 CPU, 메모리 및 칩셋의 현재 주파수를 표시합니다.(읽기 전용)
▶ Adjust CPU Ratio [Auto]
이 항목을 사용하여 CPU의 클럭 속도를 결정하는 CPU 비율을 설정합니다. 이
항목은프로세서가 이 기능을 지원하는 경우에만 이 항목을 변경할 수 있습니다.
▶ Adjusted CPU Frequency
이 항목은 조정된 CPU 주파수를 표시합니다. (읽기 전용)
▶ DRAM Frequency [Auto]
이 항목을 사용하여 DRAM 클럭을 조정할수 있습니다. 단, 오버클로킹 정상 동작은
보증하지 않습니다.
▶ Adjusted DRAM Frequency
이 항목은 조정된 DRAM 클럭을 표시합니다.(읽기 전용)
