Français
51

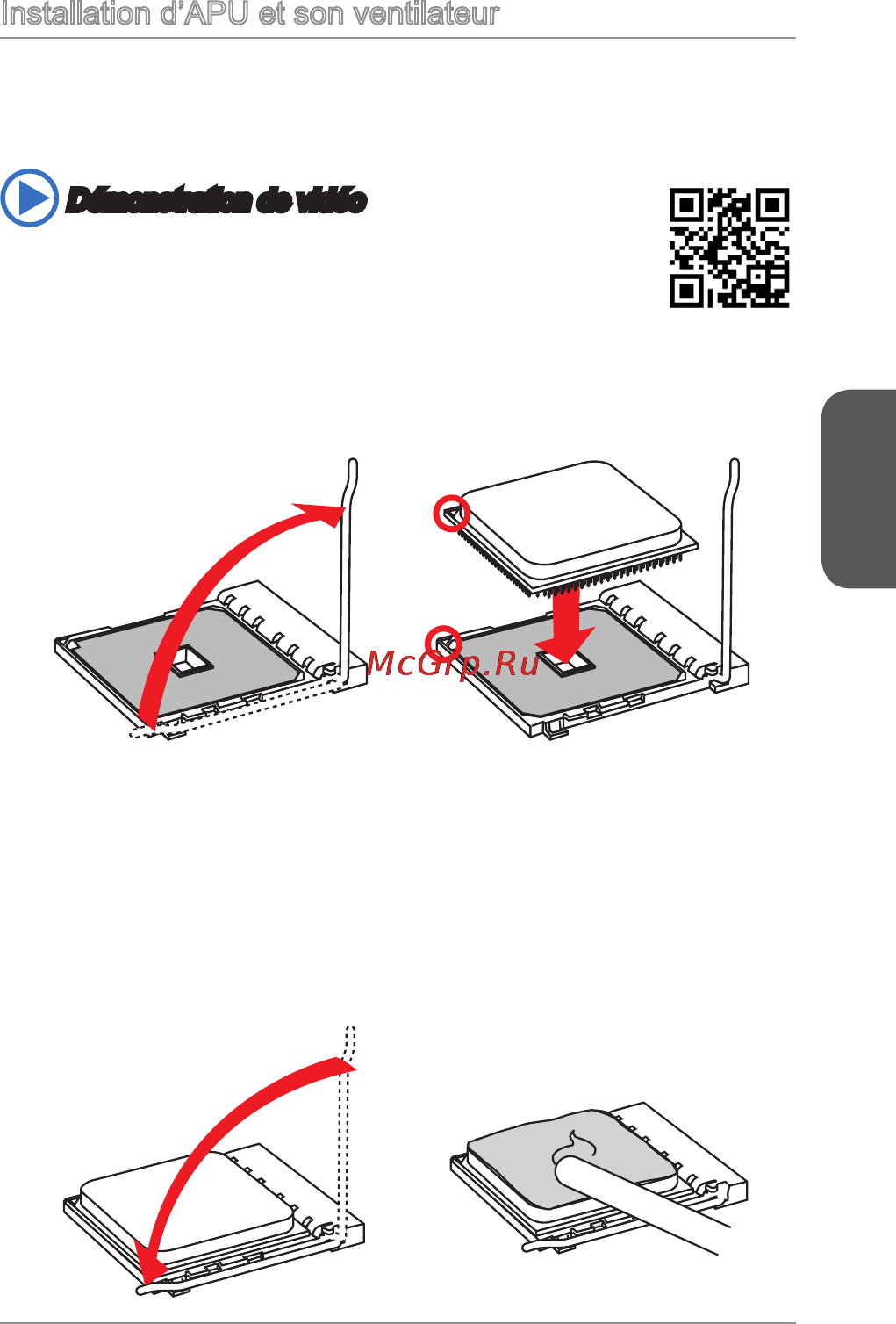

Installation d’APU et son ventilateur
Quand vous installez l’APU, assurez-vous que l’APU est doté d’un système de
refroidissement pour prévenir le surchaue et maintenir la stabilité du système.
Suivez les étapes suivantes pour installer l’APU et son ventilateur correctement. Une
mauvaise installation peut endommager votre APU et la carte mère.
Démonstration de vidéo
Voir le vidéo sur l'installation de l'APU et son ventilateur sur le site
ci-dessous.
http://youtu.be/s--YUBNkHc8
3. Si l'APU est correctement installé, les pins sont complètement intégrés dans
la douille et ils sont invisibles. Veuillez noter que toute fausse installation peut
endommager en permanence votre carte mère.
4. Appuyez sur l'APU fermement dans la douille et fermez le levier. Vue que l'APU
a une tendance à bouger lorsque le levier se ferme, il faut le fermer en xant
l'APU avec la main pour qu’il soit correctement et complètement intégré dans la
douille.
5. Appliquez une couche de pâte thermique (ou d’adhésif thermique) sur le dessus
d’APU. Cela aide la dissipation de chaleur et prévient la surchaue d’APU.
1. Tirez le levier de côté de la douille. Assurez-vous de le lever jusqu’à 90-degrés.
2. Cherchez la èche d’or de l'APU. Elle doit désigner comme montré dans le
photo. L'APU ne s’y installe que dans le position correcte.
