12
L’embrayage glissera à des niveaux de serrage variés si
vous réglez le nombre de 1 à 16. L’embrayage ne
fonctionne pas au niveau du repère .
Avant de commencer véritablement votre travail,
enfoncez une vis d’essai dans le matériau ou dans une
pièce similaire afin d’identifier le couple de serrage requis
pour une utilisation donnée.
Vous trouverez ci-dessous un guide sommaire des
relations entre la taille de la vis et la graduation.
013981
MONTAGE
ATTENTION :
• Assurez-vous toujours que l’outil est hors tension et la
batterie retirée avant d’effectuer toute intervention sur
l’outil.
Pour installer ou retirer l’embout ou le
foret (Fig. 9)
Tournez le manchon dans le sens inverse des aiguilles
d’une montre pour ouvrir les mâchoires du mandrin.
Insérez l’embout/le foret à fond dans le mandrin. Tournez
le manchon dans le sens des aiguilles d’une montre pour
serrer le mandrin.
Pour retirer l’embout/le foret, tournez le manchon dans le
sens inverse des aiguilles d’une montre.
Crochet (Fig. 10)
L’outil est équipé d’un crochet pratique qui permet de le
suspendre temporairement. Il s’installe d’un côté comme
de l’autre de l’outil.
Pour installer le crochet, insérez-le dans une rainure du
carter de l’outil d’un côté ou de l’autre puis serrez-le avec
une vis. Pour le retirer, desserrez la vis et enlevez-le.
Installation du porte-embout/foret
(accessoire en option) (Fig. 11)
Insérez le porte-embout/foret dans la partie saillante à la
base de l’outil, du côté gauche ou droit, puis serrez-le
avec une vis.
Lorsque vous n’utilisez pas l’embout, rangez-le dans le
porte-embout/foret. Il peut contenir des embouts/forets
d’une longueur de 45 mm.
FONCTIONNEMENT
ATTENTION :
• Insérez toujours la batterie bien à fond, jusqu’à ce
qu’elle se verrouille en place. Si vous pouvez voir la
partie rouge sur la face supérieure du bouton, la
batterie n’est pas parfaitement verrouillée. Insérez-la à
fond, jusqu’à ce que la partie rouge ne soit plus visible.
Sinon, elle risque de tomber accidentellement de l’outil,
en vous blessant ou en blessant une personne située
près de vous.
• Si la vitesse diminue extrêmement, réduisez la charge
ou arrêtez l’outil pour éviter de l’endommager. (Fig. 12)
Tenez l’outil fermement avec une main sur la poignée et
l’autre sous la batterie, pour maîtriser le mouvement de
torsion.
Vissage
ATTENTION :
• Ajustez la bague de réglage selon le couple de serrage
qui convient au travail à effectuer.
Placez la pointe de l’embout dans la tête de la vis et
appliquez une pression sur l’outil. Démarrez l’outil à
vitesse réduite puis augmentez progressivement la
vitesse. Relâchez la gâchette dès que l’embrayage
s’active.
ATTENTION :
• Assurez-vous que l’embout se trouve inséré bien droit
dans la tête de la vis, faute de quoi la vis et/ou l’embout
risquent d’être endommagés.
REMARQUE :
• Avant d’insérer une vis à bois, percez un avant-trou
pilote correspondant au 2/3 du diamètre de la vis.
L’insertion sera facilitée et cela évitera que la pièce se
fende.
Perçage
Tournez d’abord la bague de réglage de sorte que l’index
pointe sur l’indication . Procédez ensuite comme suit.
Perçage du bois
Pour percer dans le bois, vous obtiendrez de meilleurs
résultats avec un foret à bois doté d’une vis de guidage.
La vis de guidage facilite le perçage en entraînant le foret
dans la pièce.
Perçage du métal
Pour que le foret ne glisse pas hors du trou lorsque vous
commencez à le percer, faites une entaille à l’aide d’un
pointeau et d’un marteau à l’emplacement prévu pour le
perçage. Placez la pointe du foret dans l’entaille et
commencez à percer.
Lorsque vous percez du métal, utilisez un lubrifiant de
coupe. Seuls le fer et le laiton font exception et doivent
être percés à sec.

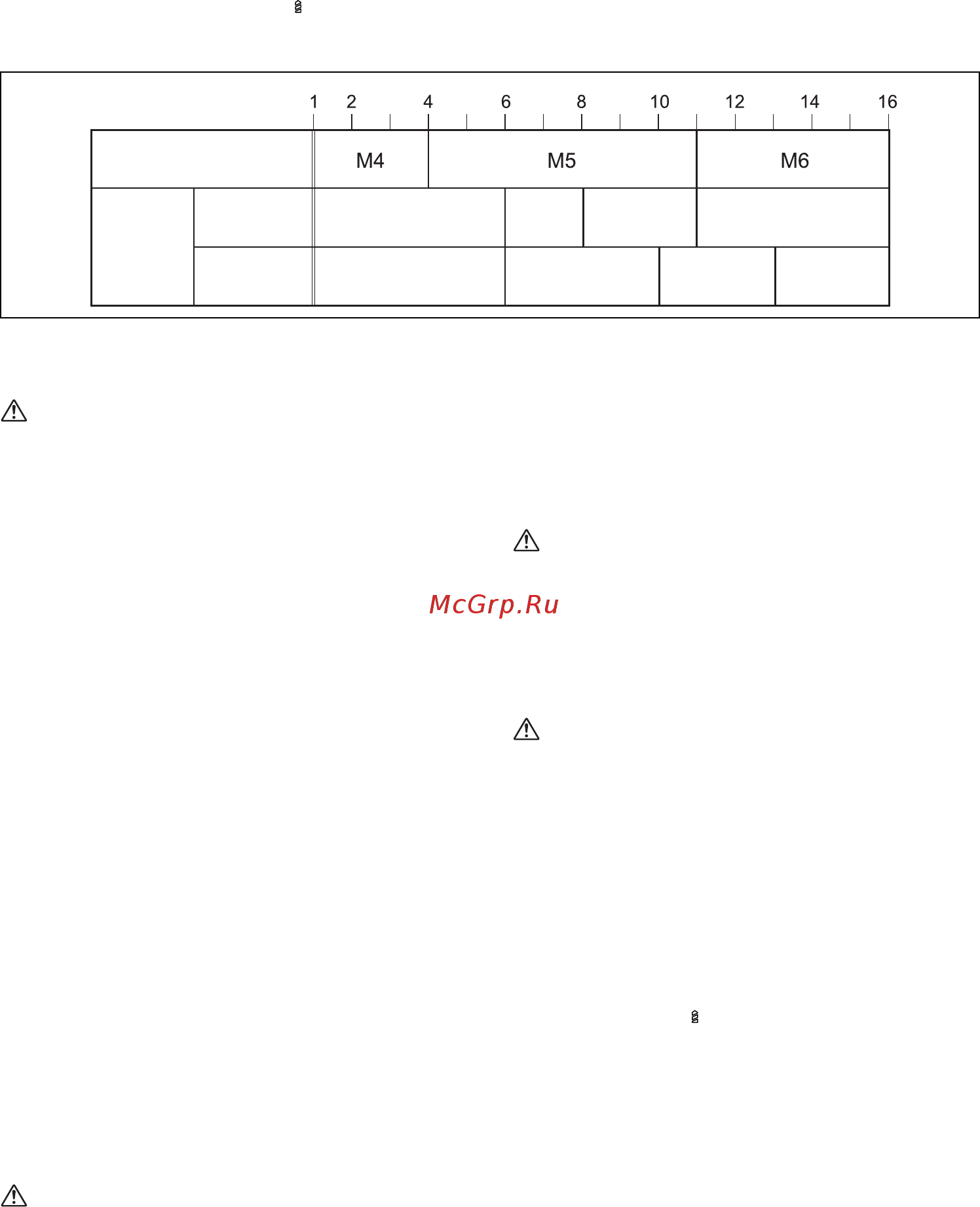

Directive relative au couple de serrage
Graduations de réglage
Vis de mécanique
Vis à bois
Bois tendre
(par exemple,
du pin)
Bois dur (par exemple,
de l’acajou des
Philippines)
3,5 x 22
4,1 x 38
3,5 x 22 4,1 x 38
