Minelab e-trac [10/96] Сборка
![Minelab e-trac [10/96] Сборка](/views2/1175895/page10/bga.png)
8

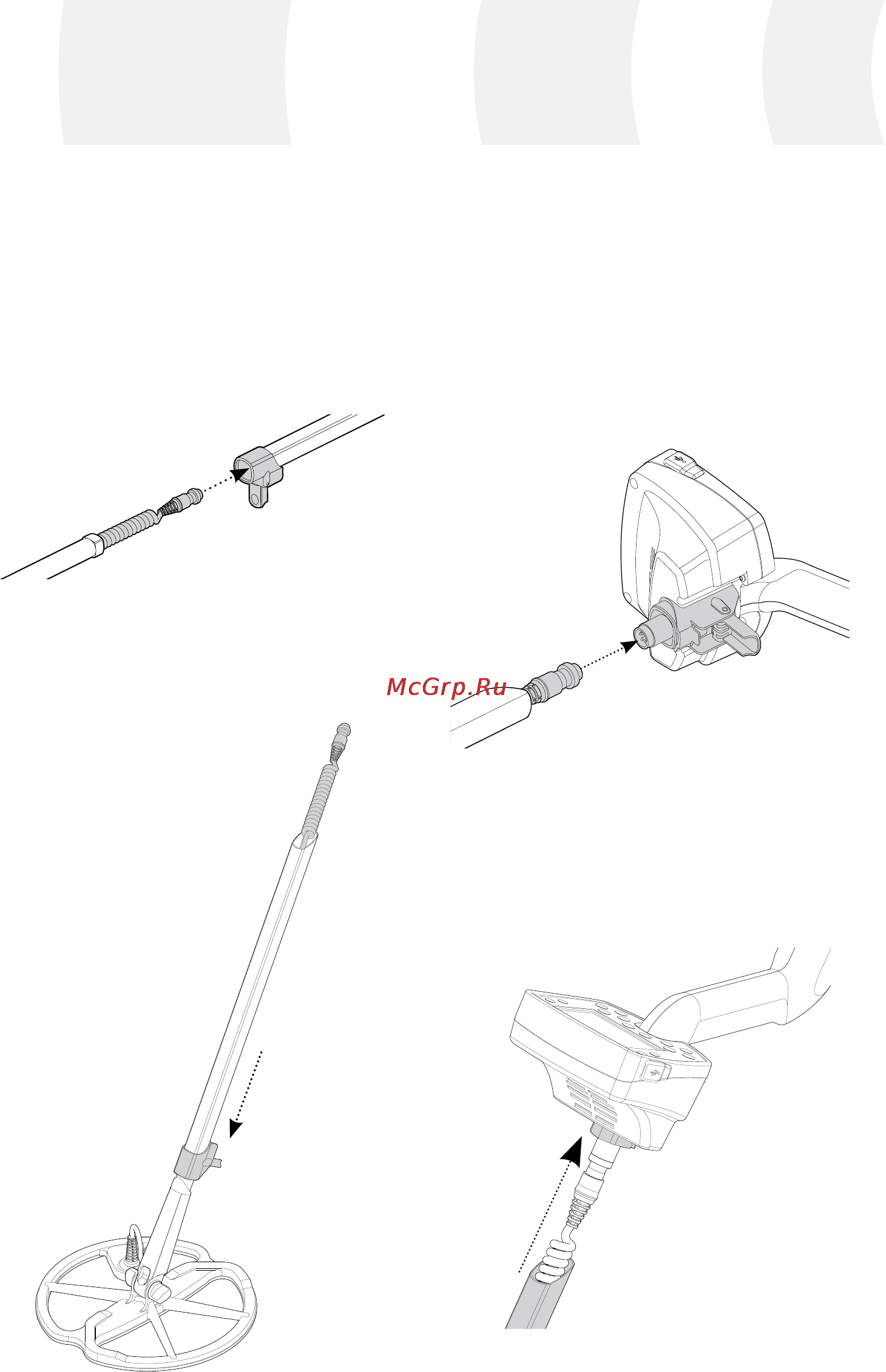

Присоединение нижней штанги к верхней штанге
1 Освободить зажим верхней штанги, для чего вытянуть
соответствующий рычаг.
2Продеть кабель катушки через верхнюю штангу,
удостоверившись при этом, что конец штанги,
оборудованный зажимом, направлен вниз.
Соединение штанги и рукоятки
1 Освободить зажим пульта управления, для чего
вытянуть соответствующий рычаг.
2 Расположить разъем кабеля напротив разъема пульта
управления. Соединить разъемы и скрепить их,
плотно затянув стопорное кольцо.
Сборка
3 Соединить верхнюю и нижнюю штангу. При этом
кабель катушки должен выходить из верхнего конца
полученной конструкции.
3 Вставить рукоятку в верхнюю штангу до упора.
4 Зафиксировать зажим пульта управления, для чего
вставить соответствующий рычаг.
