7

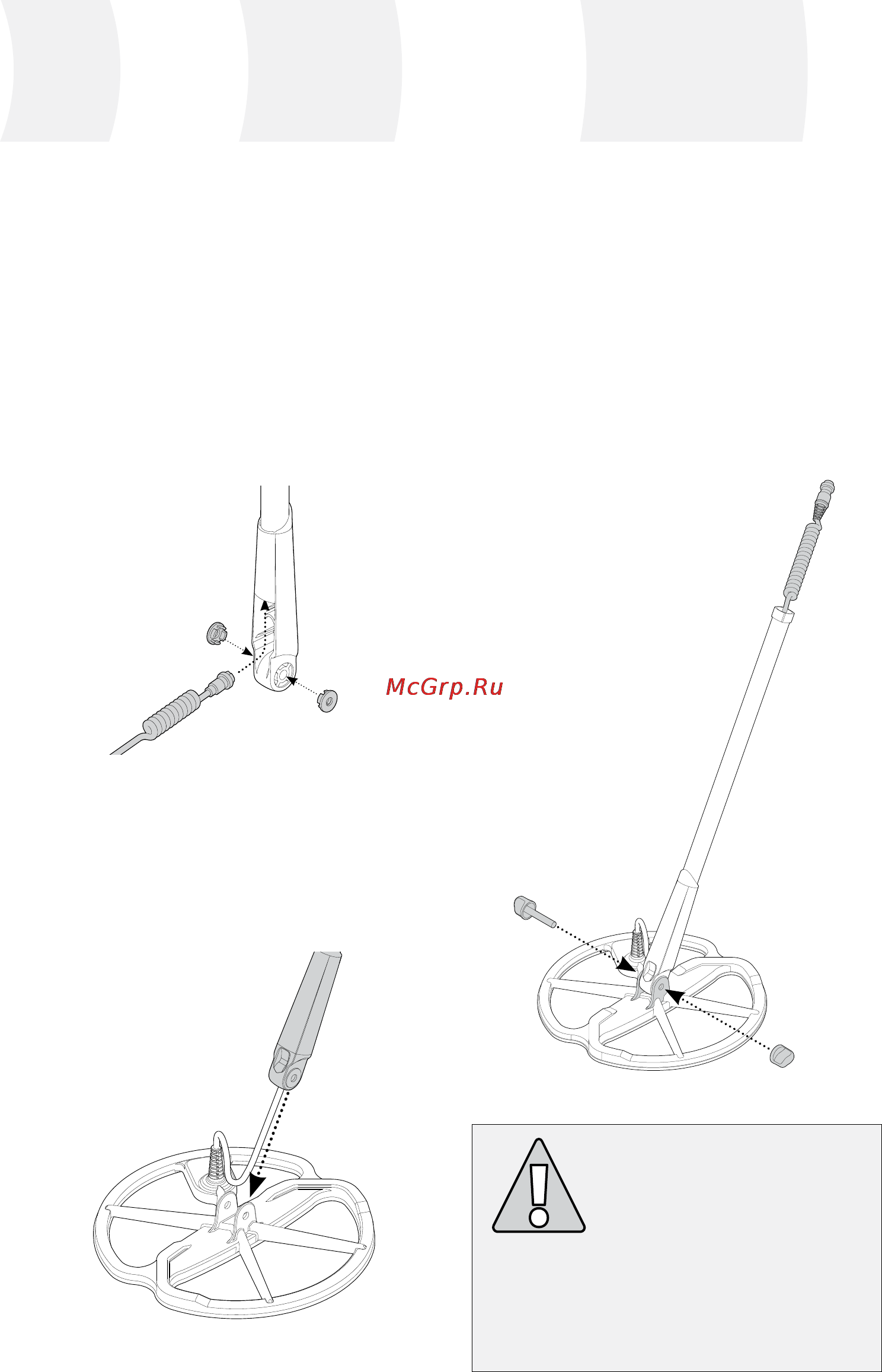

Присоединение катушки к нижней штанге
Примечание: Перед присоединением катушки к
нижней штанге необходимо снять с катушки гайку,
болт и шайбы.
1 Вставить две резиновые шайбы в отверстия с двух
сторон нижней штанги.
2 Вставить кабель катушки в нижний конец нижней
штанги и извлечь его конец из верхнего конца
нижней штанги.
Сборка
3 Установить катушку на ровной поверхности.
4 Вставить нижнюю штангу в кронштейн,
расположенный в верхней части катушки.
Удостовериться, что открытая сторона нижней штанги
направлена вниз.
5 Скрепить болтом нижнюю штангу и скобу.
6 Зафиксировать соединение с помощью гайки. Не
затягивать гайку с излишней силой во избежание
повреждения ее резьбы. В дальнейшем при
регулировке угла катушки гайку необходимо будет
ослабить.
ОСТОРОЖНО: Кабель катушки непосредственно
соединен с обмоткой и не отделяется от
катушки. Любые попытки снять кабель приведут
к аннулированию гарантийных обязательств
производителя.
