Окно редактирования
Для входа в окно редактирования необходимо выбрать
в меню «Маски дискриминации» пункт «Редактировать».
Различные функции окна редактирования позволяют
вносить изменения в существующие маски
дискриминации и создавать новые.
Любые изменения, внесенные в маску дискриминации,
могут быть сохранены для дальнейшего использования
с помощью меню «Маски дискриминации» (стр. 43).
В случае входа в окно редактирования из окна
маски или цифрового окна в окне редактирования
отобразится маска дискриминации, отображавшаяся в
указанных окнах.
В случае входа в окно редактирования из окна
QuickMask в окне редактирования отобразится маска
дискриминации QuickMask.
Числовые значения
проводимости и
индуктивности
Числовые значения
проводимости и индуктивности,
соответствующие положению
рамки редактирования.
Размеры рамки
редактирования
Для перехода к
требуемой рамке следует
воспользоваться левой
кнопкой «Выбор».
Малый
Средний
Большой
Вся маска
Рамка редактирования
Рамка редактирования может
быть перемещена в любое
место маски дискриминации с
помощью кнопок управления.
Редактирование области маски
внутри рамки осуществляется
с помощью кнопки «Принять/
Игнорировать».
Режимы редактирования
Для перехода к требуемому
режиму редактирования
следует воспользоваться
правой кнопкой «Выбор».
Ручной
Автоматическая установка
Автоматическое принятие
Автоматическое
игнорирование
Меню «Маски дискриминации»

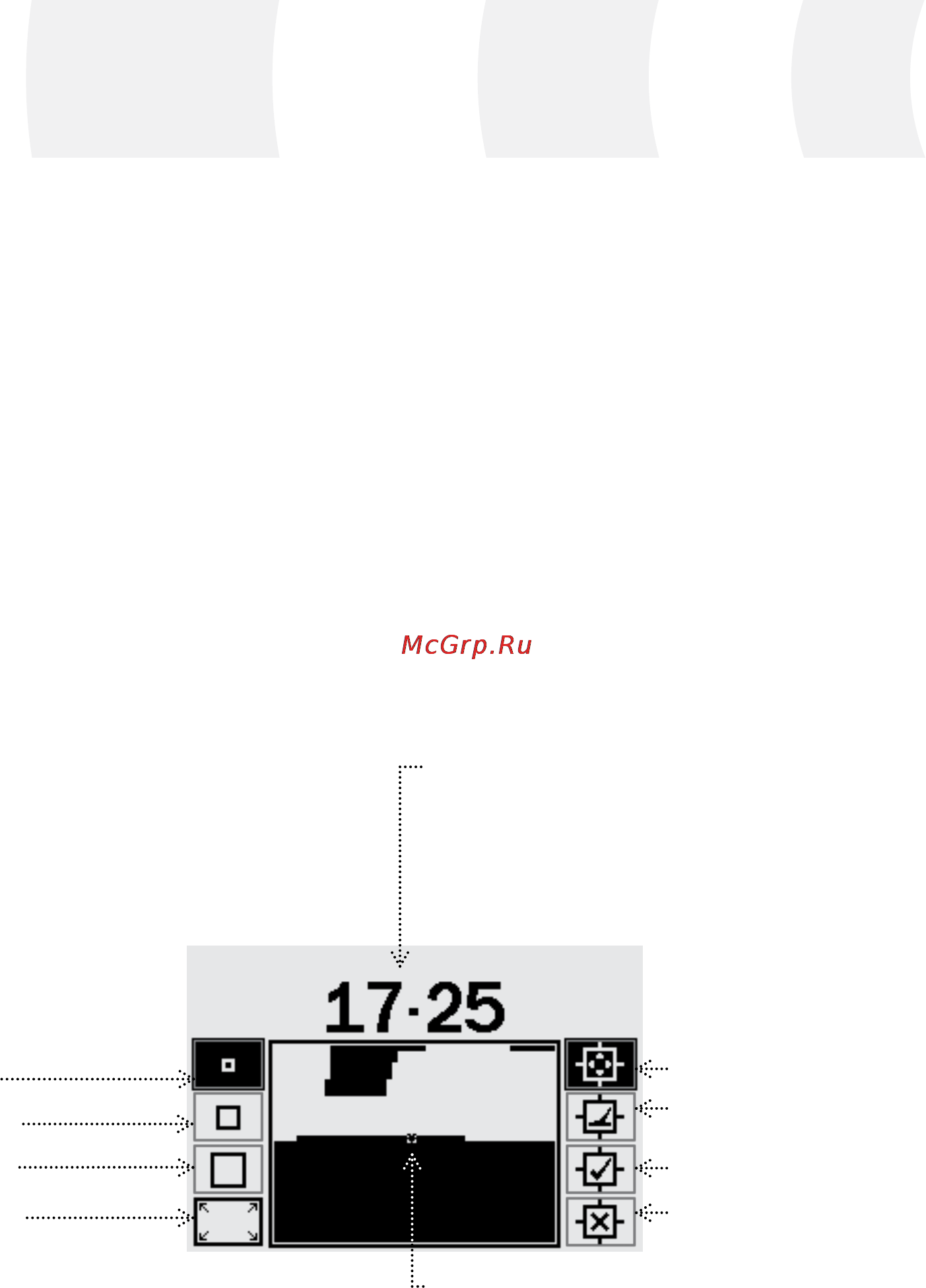

В центре окна редактирования располагается
окно Smartnd, в котором отображается маска
дискриминации. Слева находится пиктограммы
управления размером рамки редактирования, а справа
пиктограммы различных функций редактирования.
Примечание:Изменение установки «Металл. мусор»
(стр. 72-73) со значения «Много» на значение «Мало»
в любом режиме автоматического редактирования
позволяет стабилизировать координаты FE-CO
обнаруженной цели.
