Окно маски
При первом включении детектора на дисплее
отобразится окно маски. После этого устройство
будет готово к использованию. Информация о цели
отображается с помощью маски дискриминации
Smartnd, указателя чувствительности, цифровой
индикации проводимости и индуктивности, а также
указателя глубины. Вся информация, отображаемая
в окне маске, чрезвычайно важна для успешного
обнаружения целей.
Отображаемая информация обновляется в реальном
времени, позволяя быстро, однозначно и надежно
оценивать обнаруженные цели. По мере накопления
опыта оператором качество оценки поступающей
информации будет расти, что приведет к постепенному
повышению эффективности работы.
Окно Smartnd располагается в центре окна маски. В
нем отображается текущая маска дискриминации (стр.
21). Над окном Smartnd находится область цифровой
индикации, в которой представлены числовые значения
проводимости и индуктивности. При обнаружении цели
в окне Smartnd появится целеуказатель, указывающий
ее положение в координатах проводимости
и индуктивности. Положение целеуказателя и
отображаемые выше числовые значения останутся
неизменными вплоть до обнаружения следующей
приемлемой цели. Однако если с помощью меню
«Настройки» включить функцию «Тайм-аут цели»,
продолжительность отображения данных о каждой цели
будет ограничена пятью секундами.
Указатель глубины находится в правой части окна маски.
Указатель чувствительности отображается в левой части
окна и по умолчанию включен. Указатель может быть
отключен с помощью меню «Установки» (стр. 78).

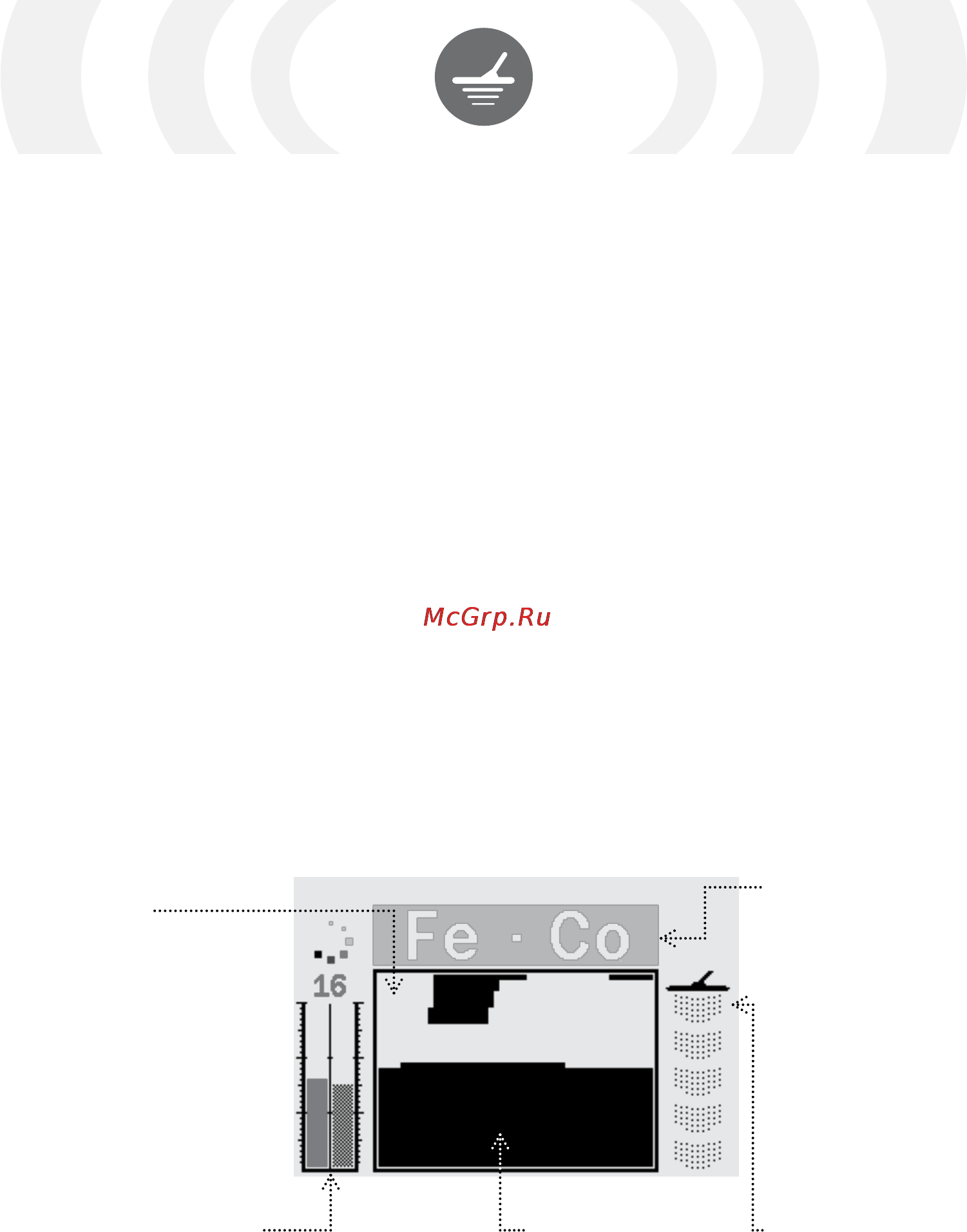

Числовые значения
проводимости и
индуктивности
В данной области
отображаются числовые
характеристики
обнаруженной
приемлемой цели.
Маска дискриминации
(область приемлемых
целей)
Белая (прозрачная)
область маски
дискриминации
соответствует значениям
проводимости и
индуктивности
приемлемых целей.
Маска дискриминации
(область
игнорируемых целей)
Черная область маски
дискриминации
соответствует значениям
проводимости и
индуктивности
игнорируемых целей.
Указатель
автоматической
чувствительности
Левая колонка и
цифры в верхней
части отображают
установленную
пользователем
чувствительность.
Правая колонка
отображает
рекомендуемую
чувствительность.
Указатель глубины
Указатель отображает
приблизительное
расстояние от катушки
до цели. Диапазон
значений указателя
составляет 0-30 см.
