22
Окна обнаружения
В конструкции устройства предусмотрены три
уникальных окна обнаружения. Выбор окна
осуществляется оператором в соответствии с
текущими условиями работы, а также собственными
предпочтениями и опытом. Ниже перечислены три окна
обнаружения:
– Маска.
– Цифровое.
– QuickMask.
Три окна обнаружения содержат всю информацию,
необходимую для обнаружения целей. Помимо этого,
при обнаружении цели сопровождается звуковым
сигналом.

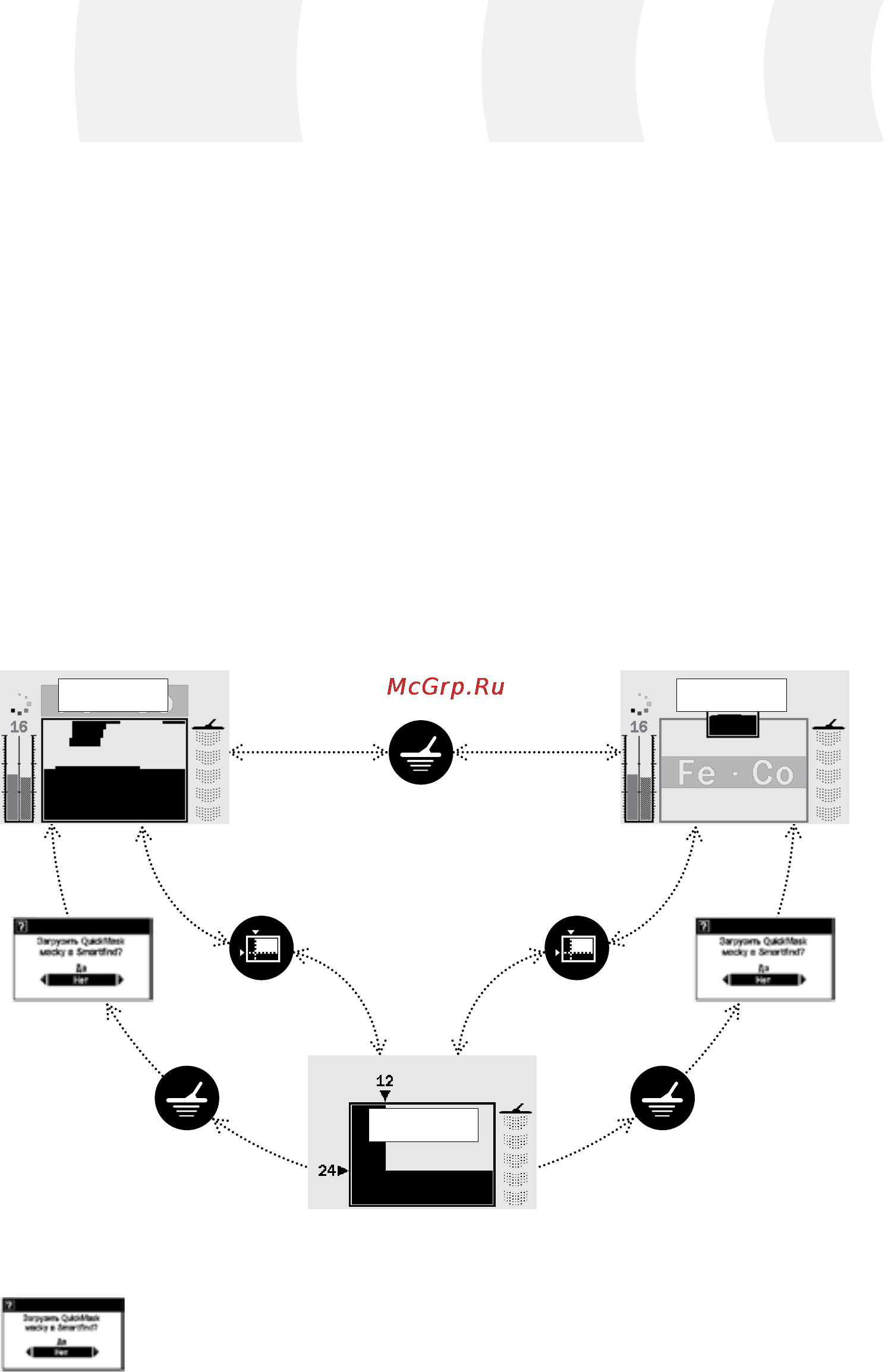

Кнопка «Обнаружение» на пульте управления позволяет
выполнять переключения между окном маски и
цифровым окном, а также вернуться к этим окнам из
главного меню, окна QuickMask и окна редактирования.
Помимо этого, кнопка QuickMask позволяет
переключаться между окном QuickMask и окном маски
или цифровым окном (см. рисунок ниже).
При включении питания детектора на дисплее
отобразится последнее использовавшееся окно
обнаружения. Любые изменения масок дискриминации,
выполненные в окне маски, будут сохранены и
использованы также и в цифровом окне.
— В данном диалоговом окне (стр. 37) запрашивается подтверждение на загрузку
маски дискриминации QuickMask в окно маски или цифровое окно.
QuickMask
Цифровое
Маска
Обнаружение
Обнаружение Обнаружение
QuickMask QuickMask
