26
Es
27
Es
(4) Ajuste cero de las torretas de ajuste
Las torretas de ajuste de elevación y de ajuste de efecto del viento disponen de un sistema de repliegue. Una vez ajustada la retícula al punto de impacto, tire
de la torreta de ajuste de elevación o de la torreta de ajuste de efecto del viento.
Ahora ya se puede girar la torreta como se desee. Alinee el número cero a la línea de índice para configurar el ajuste cero y, a continuación, libere la torreta. La
torreta se repliega automáticamente a la posición original.

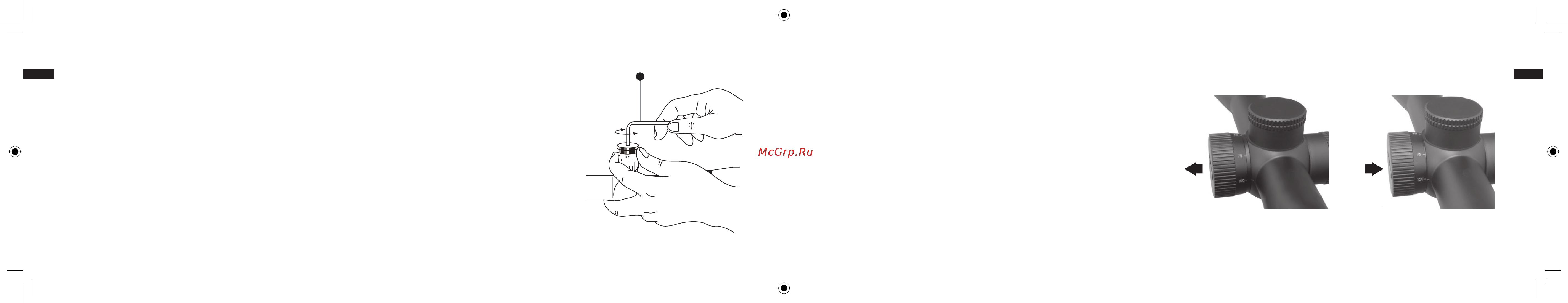

(5) Cambio de la torreta/empuñadura de fácil manejo*
Extraiga la tapa de la torreta (en el caso de que se haya colocado) girándola en sentido contrario a las agujas del reloj. Alinee la torreta/empuñadura de fácil
manejo a la posición 0 (cero) del anillo de escala. Así se garantiza que el anillo de escala queda correctamente alineado con la nueva torreta/empuñadura de
fácil manejo. (Se debe recordar la posición de alineación).
Sujetando la torreta/empuñadura de fácil manejo con los dedos para evitar el desplazamiento del anillo de escala alineado, gire el tornillo situado en la parte
superior de la torreta/empuñadura de fácil manejo en sentido contrario a las agujas del reloj con la llave hexagonal suministrada (1) hasta que salga el
tornillo. A continuación, extraiga la torreta/empuñadura de fácil manejo (Fig. 3-7).
Introduzca la nueva torreta/empuñadura de fácil manejo en la posición y alinee el anillo de escala a 0.
Introduzca el tornillo. Asegurando la torreta/empuñadura de fácil manejo con los dedos para evitar el desplazamiento del anillo de escala, gire el tornillo en el
sentido de las agujas del reloj con la llave hexagonal suministrada, hasta que la torreta/empuñadura de fácil manejo se fije correctamente.
*Consulte “Artículo(s) suministrado(s)” para ver si con la mira telescópica se incluyen torretas/empuñaduras de fácil manejo de perfil alto.
Fig. 3-7
(6) Enfoque lateral ajustable
La mira telescópica MONARCH 3 3-12×42 SF, 4-16×42 SF, 5-20×44 SF, 4-16×50 SF y 6-24×50 SF se puede enfocar con mayor precisión dentro de un alcance de como mínimo 45,72 metros (50 yardas) hasta el
infinito girando el ajuste de enfoque lateral.
Se puede eliminar el paralaje para que la alineación de la mira sea precisa.
Utilice la escala de distancia como una guía de referencia.
El anillo de ajuste tiene un sistema de bloqueo para que no se mueva al disparar.
Al ajustar el enfoque, extraiga el anillo de ajuste. Para bloquearlo, empuje el anillo de ajuste (Fig. 3-8).
LIBERAR
Fig. 3-8
BLOQUEAR
MONARCH 3.indb 26-27MONARCH 3.indb 26-27 2012-12-12 14:50:562012-12-12 14:50:56
