3. Instructions
(1) Focusing
1 Look through the eyepiece with your eye positioned about 10 cm (4 in) away from the eyepiece to see
the BDC reticle (Fig. 3-1), the Duplex reticle (Fig. 3-2), the Fine Crosshair w/Dot reticle (Fig. 3-3), the
Fine Crosshair reticle (Fig. 3-4), the #4 reticle (German 4) (Fig. 3-5), or the Mildot reticle (MIL standard)
(Fig. 3-6). Be sure your eye is positioned with proper alignment and with proper eye relief, otherwise
the view will “black out.”
2 Point the objective end of the scope at the sky (do NOT point it at the sun) or at a plain unpatterned
wall.
3 Turn the eyepiece adjustment counter-clockwise and then turn it clockwise until the reticle appears
sharp.
(2) Magnification
• The MONARCH 3 Riflescope has variable magnification. For details, see “2. Specifications”.
To change powers, rotate the power selector ring until the desired magnification appears adjacent to the power index dot.
(3) Adjustment of the riflescope
Sighting through the riflescope, align the rifle with your aiming point on the target and shoot a trial round. If the bullet does not hit the aiming point, adjust the elevation and windage as follows:
• If the bullet hits under the aiming point, turn the elevation adjustment turret (counter-clockwise) in the direction of the arrow marked “U” for up. If the bullet hits high, turn the elevation adjustment turret (clock-
wise) in the direction of the arrow marked “D” for down.
• If the bullet hits to the right of the aiming point, turn the windage adjustment turret (clockwise) in the direction of the arrow marked “L” for left. If the bullet hits to the left of the aiming point, turn the windage
adjustment turret (counter-clockwise) in the direction of the arrow marked “R” for right.
• For the high profile turret, adjustment is made by turning the turret by hand. If the bullet hits under the aiming point, turn the turret in the direction of the arrow marked “U”. If the bullet hits to the left of the
aiming point, turn the turret in the direction of the arrow marked “R”.
• After the reticle has been adjusted to the point of impact, replace the turret cap for both the windage and elevation adjustment turrets.
BDC reticle
Duplex reticle Fine Crosshair w/Dot reticle
Fine Crosshair reticle
#4 reticle (German 4) Mildot reticle (MIL standard)

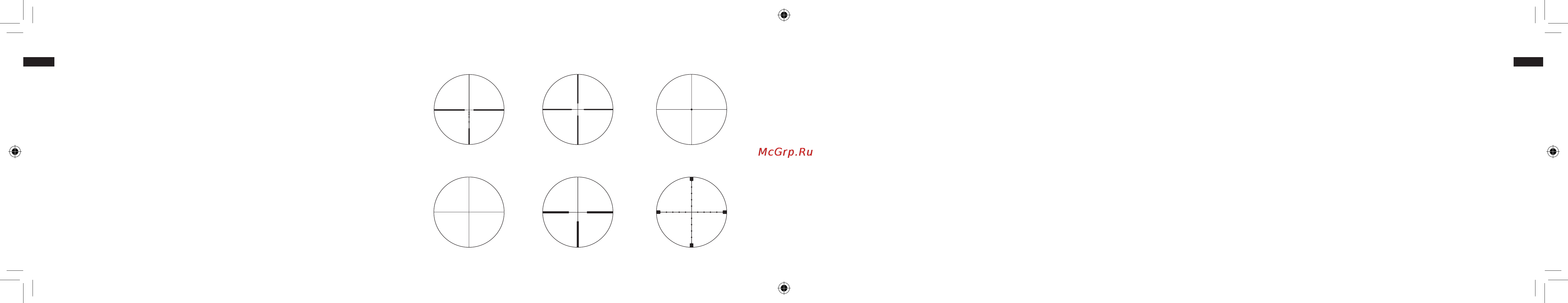

Fig. 3-1 Fig. 3-2 Fig. 3-3
Fig. 3-4 Fig. 3-5 Fig. 3-6
MONARCH 3.indb 10-11MONARCH 3.indb 10-11 2012-12-12 14:50:532012-12-12 14:50:53
