24
Es
25
Es
3. Instrucciones
(1) Enfoque
1 Mire a través del ocular colocando el ojo a unos 10 cm (4 pulg.) de distancia del ocular para ver la
retícula BDC (Fig. 3-1), la retícula Dúplex (Fig. 3-2), la retícula Fine Crosshair con punto (Fig. 3-3), la
retícula Fine Crosshair (Fig. 3-4), la retícula núm. 4 (Alemán 4) (Fig. 3-5), o la retícula Mildot (estándar
MIL) (Fig. 3-6). Asegúrese de colocar el ojo con la alineación y distancia entre el ojo y el ocular
correctos; de lo contrario, “no verá nada”.
2 Apunte el extremo de la mira telescópica al cielo (NO apunte al sol) o a una pared lisa y sin dibujos.
3 Gire el ajuste del ocular en sentido contrario a las agujas del reloj y, a continuación, gírelo en el sentido de
las agujas del reloj hasta que la retícula aparezca nítida.
(2) Ampliación
• La mira telescópica MONARCH 3 tiene una ampliación variable. Para obtener información detallada, consulte “2. Especificaciones”.
Para cambiar de potencia, gire el anillo del selector de potencia hasta la ampliación deseada que aparece junto al punto de índice de potencia.
(3) Ajuste de la mira telescópica
Mirando por la mira telescópica, alinee el rifle con el punto de mira del blanco y dispare una serie de prueba. Si la bala no alcanza el punto de mira, ajuste la elevación y el efecto del viento del siguiente modo:
• Si la bala impacta debajo del punto de mira, gire la torreta de ajuste de elevación (en sentido contrario a las agujas del reloj) en la dirección de la flecha marcada con una “U”, que significa arriba. Si la bala impacta
encima del punto de mira, gire la torreta de ajuste de elevación (en el sentido de las agujas del reloj) en la dirección de la flecha marcada con una “D”, que significa abajo.
• Si la bala impacta a la derecha del punto de mira, gire la torreta de ajuste de efecto del viento (en el sentido de las agujas del reloj) en la dirección de la flecha marcada con una “L”, que significa izquierda. Si la bala
impacta a la izquierda del punto de mira, gire la torreta de ajuste de efecto del viento (en sentido contrario a las agujas del reloj) en la dirección de la flecha marcada con una “R”, que significa derecha.
• En el caso de la torreta de perfil alto, el ajuste se realiza girándola con la mano. Si la bala impacta debajo del punto de mira, gire la torreta en la dirección de la flecha marcada con una “U”. Si la bala impacta a la
izquierda del punto de mira, gire la torreta en la dirección de la flecha marcada con una “R”.
• Una vez ajustada la retícula al punto de impacto, vuelva a colocar la tapa tanto para la torreta de ajuste de elevación como para la torreta de ajuste de efecto del viento.

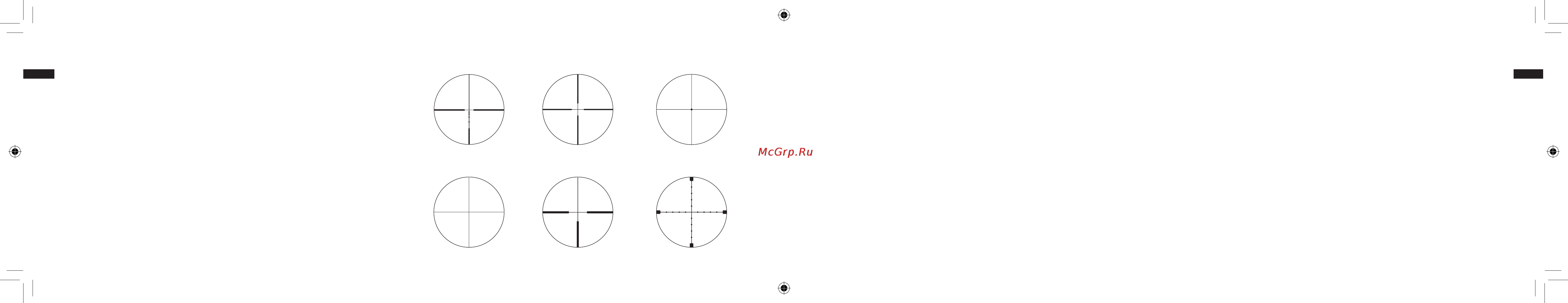

Retícula BDC
Retícula dúplex Retícula Fine Crosshair con punto
Retícula Fine Crosshair
Retícula núm. 4 (Alemán 4) Retícula Mildot (estándar MIL)
Fig. 3-1 Fig. 3-2 Fig. 3-3
Fig. 3-4 Fig. 3-5 Fig. 3-6
MONARCH 3.indb 24-25MONARCH 3.indb 24-25 2012-12-12 14:50:552012-12-12 14:50:55
