Nikon monarch 3 2.5-10x42 silver w/bdc [83/114] Instruksjoner
![Nikon monarch 3 2.5-10x42 silver w/bdc [83/114] Instruksjoner](/views2/1176156/page83/bg53.png)
164
No
165
No
3. Instruksjoner
(1) Fokusering
1 Se gjennom okularet med øyet plassert omtrent 10 cm (4 tommer) fra okularet for å se BDC-retikkelet
(Fig. 3-1), Dobbelt retikkel (Fig. 3-2), Fint retikkel med punkt (Fig. 3-3), Fint retikkel (Fig. 3-4), nr. 4 re-
tikkel (tysk 4) (Fig. 3-5) eller Mildot-retikkelet (MIL-standard) (Fig. 3-6). Påse at øyet er riktig innrettet
og på riktig avstand, ellers "mørklegges" sikten.
2 Rett objektivenden til siktet mot himmelen (men IKKE mot solen) eller mot en ensfarget vegg uten
mønster.
3 Vri okularjusteringen mot urviseren og vri deretter med urviseren til retikkelet blir skarpt.
(2) Forstørrelse
• MONARCH 3-kikkertsiktet har variabel forstørrelse. For informasjon, se "2. Spesifikasjoner".
For å endre styrke, roter styrkevelgerringen til ønsket forstørrelse vises ved styrkeindekspunktet.
(3) Stille inn kikkertsiktet
Når du sikter gjennom kikkertsiktet, innrett riflen med siktepunktet på målet og skyt et prøveskudd. Hvis kulen ikke treffer siktepunktet, juster siktet etter høyden og vinden som følger:
• Hvis kulen treffer under siktepunktet, vri høydejusteringstårnet (mot urviseren) i retningen av pilen merket U for opp. Hvis kulen treffer høyt, vri høydejusteringstårnet (med urviseren) i retningen av pilen merket
D for ned.
• Hvis kulen treffer til høyre for siktepunktet, vri vindjusteringstårnet (med urviseren) i retning av pilen merket L for venstre. Hvis kulen treffer til venstre for siktepunktet, vri vindjusteringstårnet (mot urviseren) i
retning av pilen merket R for høyre.
• Vri justeringstårnet med høy profil for hånd for å stille inn. Hvis kulen treffer under siktepunktet, vri tårnet i retning av pilen merket U. Hvis kulen treffer til venstre for siktepunktet, vri tårnet i retning av pilen
merket R.
• Etter at retikkelet er stilt inn etter treffpunktet, sett justeringstårnhetten for både vind- og høydejusteringstårnet på igjen.

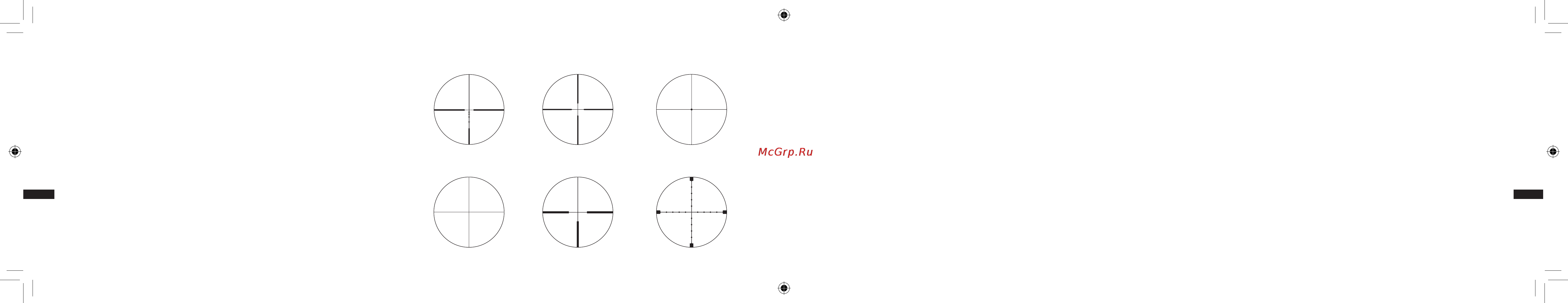

BDC-retikkel
Dobbelt retikkel Fint retikkel med punkt
Fint retikkel
Retikkel nr. 4 (tysk 4) Mildot-retikkel (MIL-standard)
Fig. 3-1 Fig. 3-2 Fig. 3-3
Fig. 3-4 Fig. 3-5 Fig. 3-6
MONARCH 3.indb 164-165MONARCH 3.indb 164-165 2012-12-12 14:51:222012-12-12 14:51:22
