![OKI ml5790 [11/84] Размещение принтера](/img/pdf.png)
OKI ml5790 [11/84] Размещение принтера
![OKI ml5720 [11/84] Размещение принтера](/views2/1176167/page11/bgb.png)
Начало работы > 11
17.
Дополнительный разъем последовательного/сетевого интерфейса: используется для
подключения к интерфейсу последовательной передачи данных или к сети.
18.
Дополнительный разъем CSF/RPS: подключается к устройству подачи отдельных листов
или бумаги в рулоне.
19.
Вентилятор.
20.
Входной разъем источника переменного тока: используется для подключения кабеля
питания принтера.

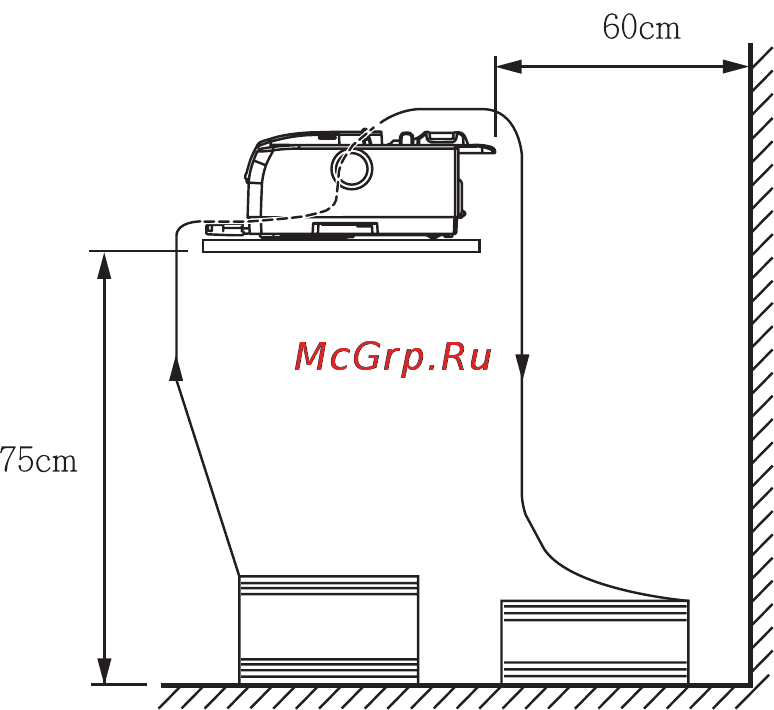

Размещение принтера
>
Для размещения принтера выберите жесткую ровную поверхность.
>
Оставьте вокруг принтера достаточно пространства (например, не менее 60 см от стены)
для более удобного доступа к путям подачи бумаги.
>
Убедитесь в наличии рядом заземленной розетки электросети.
>=
