![OKI ml5790 [32/84] Установка дополнительного держателя рулонной бумаги ml5720 ml5790](/img/pdf.png)
OKI ml5790 [32/84] Установка дополнительного держателя рулонной бумаги ml5720 ml5790
![OKI ml5790 [32/84] Установка дополнительного держателя рулонной бумаги ml5720 ml5790](/views2/1176167/page32/bg20.png)
Работа с бумагой > 32
11.
Передвиньте оба рычага блокировки направляющих (6) в положение блокировки.
12.
Аккуратно сдвиньте рычаг установки бумаги назад в положение SET (Установка).
13.
Установите на место переднюю подставку для бумаги (3).
Установка дополнительного держателя рулонной бумаги (ML5720/ML5790)
1.
Установите регулятор типа бумаги в положение держателя рулонной бумаги.
2.
Откройте верхнюю крышку и установите рычаг регулировки толщины бумаги в позицию,
соответствующую используемой бумаге. См. «Установка ре
гулятора толщины бумаги»
на стр. 33.
3.
Полностью откройте разделитель бумаги.
4.
Снимите валик для бумаги.
Обратите внимание, что на левом конце валика расположен диск.
5.
Вставьте валик в рулон бумаги.
Убедитесь, что диск находится слева и бумага разматывается снизу.
ВНИМАНИЕ!
Убедитесь, что рычаг установки бумаги зафиксирован (в положении SET
(Установка)) перед печатью с помощью устройства подачи отдельных листов.
Если его не зафиксировать, фрикционные валики не смогут осуществить
подачу бумаги, а принтер будет печатать на валике, что может привести
к повреждению печатающей головки и валика.
ПРИМЕЧАНИЕ
Инструкции по установке см. в разделе «Установка держателя рулонной бумаги
(ML5720/ML5790)» на стр. 77.

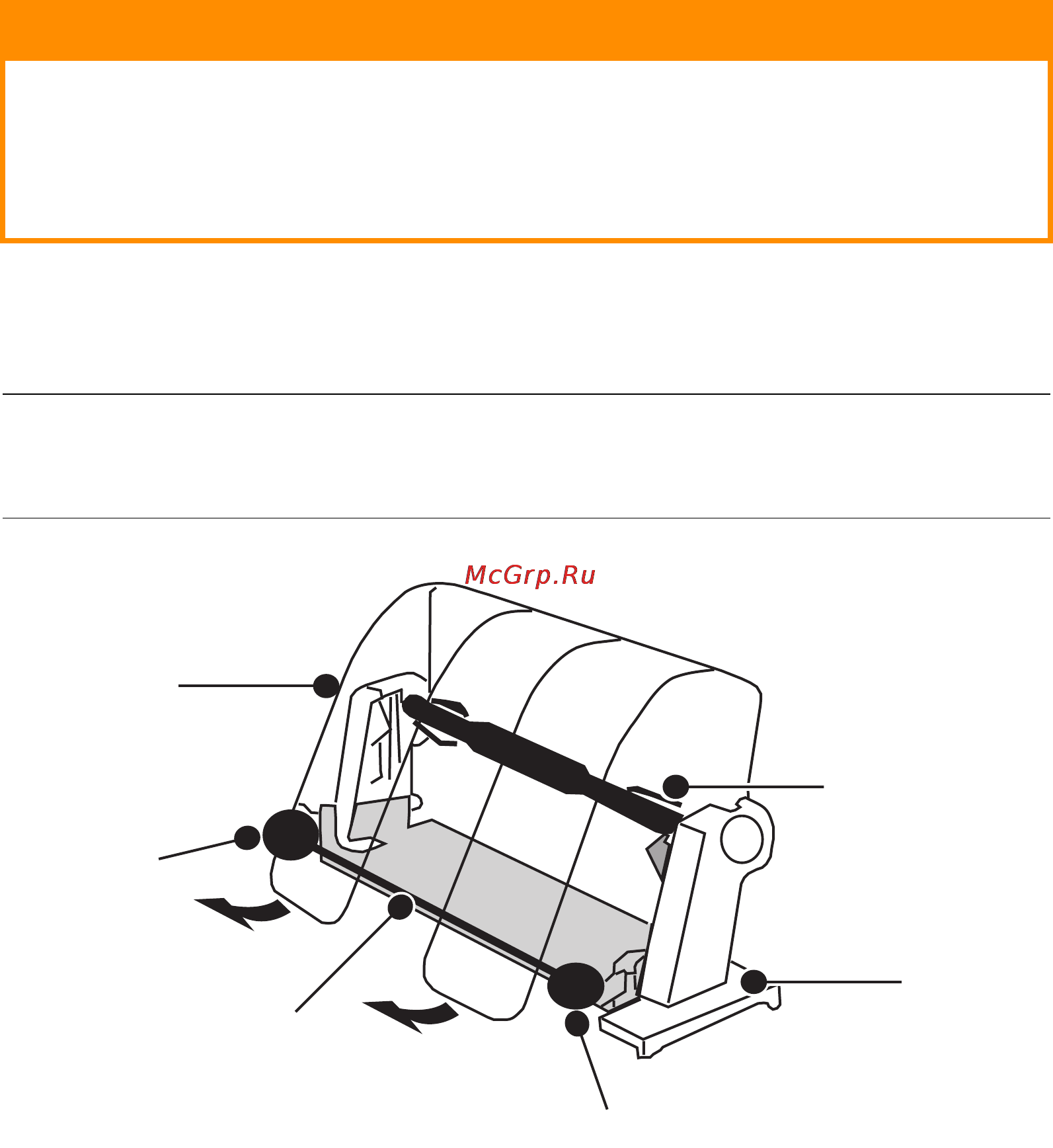

1. Держатель рулонной бумаги
2. Вал для бумаги
3. Разделитель бумаги
4. Стержень для регулирования натяжения
5. Направляющая для бумаги
1
2
3
4
5
5
