Работа с бумагой > 21
8.

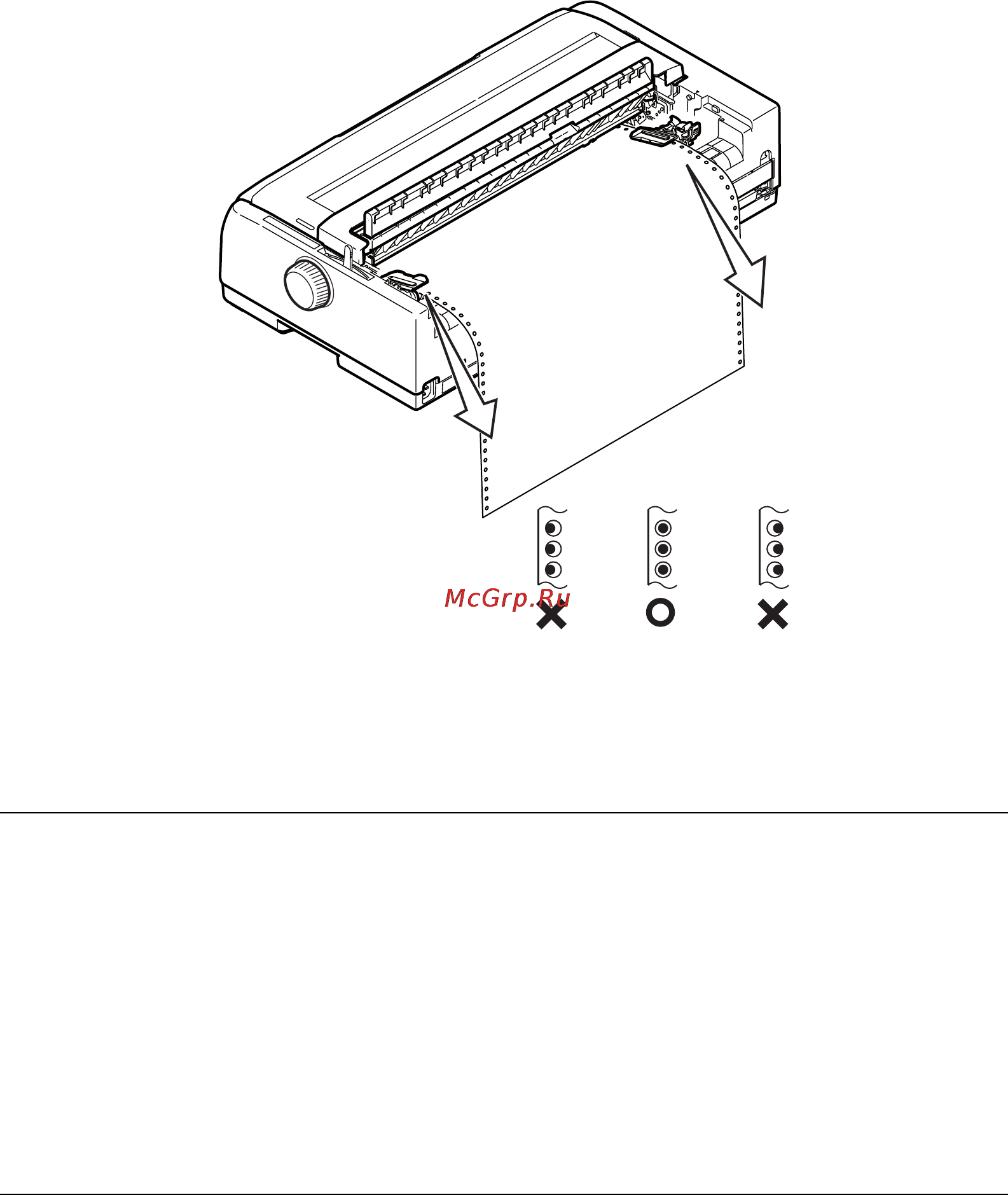

Отрегулируйте левый механизм протяжки перфорированной бумаги для вмещения бумаги
по ширине, обращая особое внимание на то, чтобы бумага не была слишком ослаблена
или слишком натянута между механизмами. Снова нажмите блокирующий рычаг вниз для
закрепления правого механизма протяжки перфорированной бумаги в необходимой позиции.
9.
Опустите верхний лоток бумаги и сдвиньте его по направлению к передней части принтера
до выравнивания отметок.
10.
Нажмите кнопку LOAD/EJECT (Загрузка/вывод). Непрерывные формы будут входить в принтер
и устанавливаться в позиции первой строки печати, а индикатор SEL (Выбор) будет гореть.
Демонтаж механизма протяжки перфорированной бумаги (подача сзади)
Порядок демонтажа:
1.
Убедитесь, что принтер ВЫКЛЮЧЕН.
2.
Снимите верхний лоток, удерживая лоток за выступы с обеих сторон и вытягивая
его из принтера.
3.
Удерживайте механизм протяжки за выступы с обеих сторон.
ПРИМЕЧАНИЕ
> Поднимите вер
хний лоток бумаги, если подача бумаги происходит неправильно
при использовании механизма протяжки сзади. Это действие стабилизирует
движение бумаги и предотвратит значительное отклонение между листами
при использовании многослойной бумаги, а также неравномерное расстояние
между сроками.
> Если при за
гру
зке непрерывного носителя особого типа посредством подачи
сзади возникнут проблемы, связанные с замятием бумаги, неравномерным
расстоянием между строками или отклонением между листами многослойной
бумаги по причине замятия бумаги в местах перфорации, а также
с различной степ
енью натяжения, используйте дополнительное
устройство протяжки (подача сниз
у) для загрузки носителей этого типа.
