Работа с бумагой > 31
Загрузка дополнительного устройства подачи отдельных листов
1.
Убедитесь, что регулятор типа бумаги установлен в позицию «Cut Sheet» (Обрезка листа) .
2.
Откройте верхнюю крышку и установите рычаг регулировки толщины бумаги в позицию,
соответствующую используемой бумаге. См. «Установка ре
гулятора толщины бумаги»
на стр. 33.
3.
Снимите переднюю подставку для бумаги (3).
4.
Поместите рычаг установки бумаги в положение RESET (Сброс) (1).
5.
Разблокируйте направляющие для бумаги (2, 5), нажав на блокирующие рычаги (6).
6.
Переместите левую направляющую для бумаги в положение, где необходимо установить
левый край листа, убедившись, что данная направляющая не выходит за допустимые
пределы справа от датчика выхода бумаги (паз в валике).
7.
Согните стопку бумаги (не более 170 листов бумаги 60 г/см). Выпрямите стопку,
переверните ее и повторно согните. Толщина стопки бумаги не должна превышать 16 мм.
8.
Вставьте стопку бумаги в контейнер и сдвиньте ее в сторону левой направляющей для
бумаги (5), убедившись, что бумага совмещается с угловыми разделителями.
9.
Переместите заднюю подставку для бумаги (4) в центр.
10.
Отрегулируйте положение правой направляющей в соответствии с шириной бумаги (2).
ПРИМЕЧАНИЕ
Инструкции по установке см. в разделе «Установка устройства подачи
отдельных листов» на стр. 75.

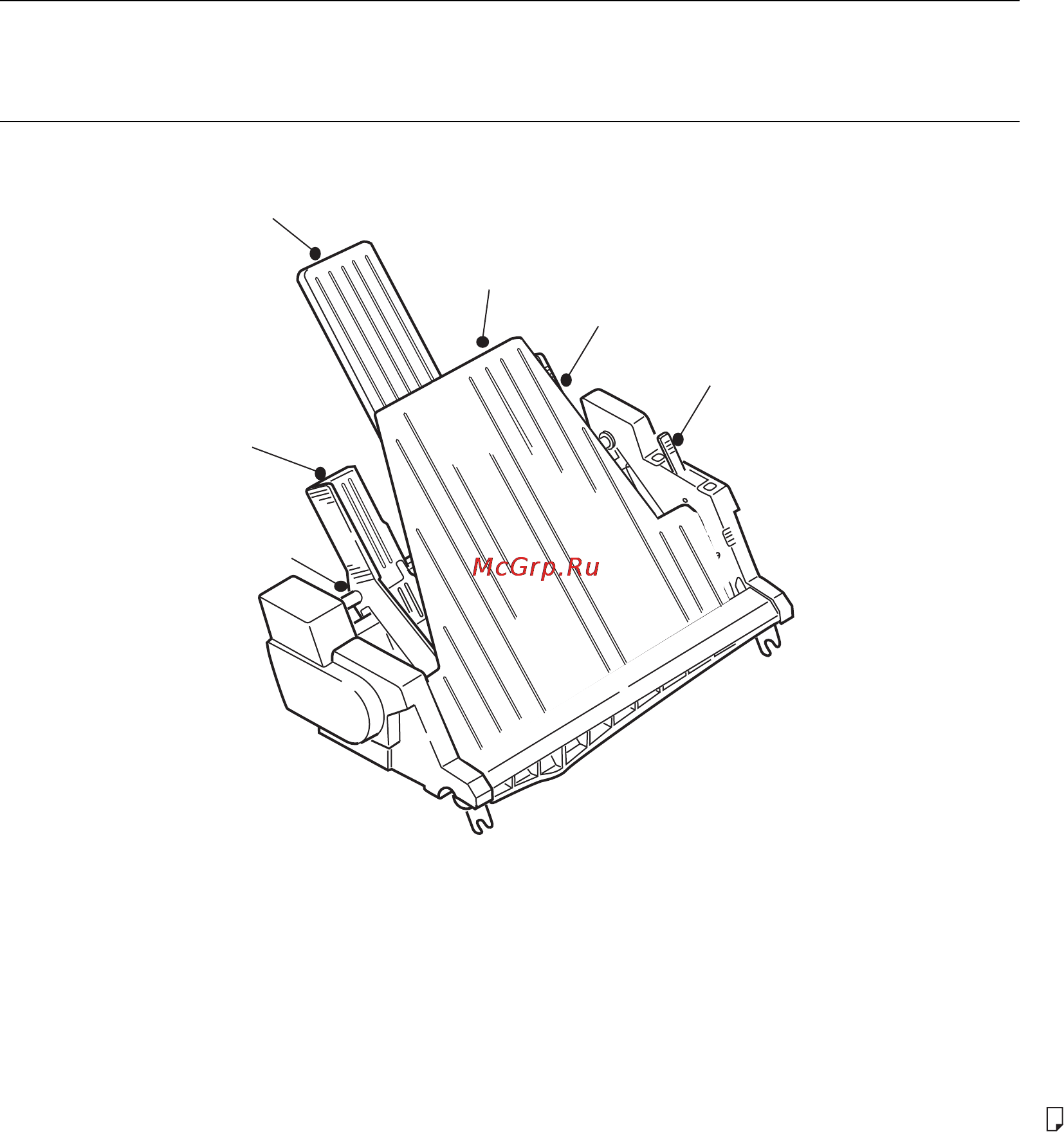

1. Рычаг установки бумаги
2. Правая направляющая для бумаги
3. Передняя подставка для бумаги
4. Задняя подставка для бумаги
5. Левая направляющая для бумаги
6. Блокирующий рычаг
1
2
3
4
5
6
