Black plate (20,1)
! Ne réunissez jamais ensemble les câbles né-
gatifs de plusieurs haut-parleurs.
! Si le fil de la télécommande du système de
l’amplificateur est connecté à la borne d’ali-
mentation via le contact d’allumage (12V CC),
l’amplificateur reste sous tension que le sys-
tème stéréo du véhicule soit allumé ou non,
ce qui peut épuiser la batterie lorsque le mo-
teur est à l’arrêt ou au ralenti.
! Installez et positionnez le fil de batterie vendu
séparément aussi loin que possible des fils de
haut-parleurs.
Installez et positionnez le fil de batterie vendu
séparément, le fil de terre, les fils de haut-par-
leurs et l’amplificateur aussi loin que possible
de l’antenne, du câble d’antenne et du
syntoniseur.

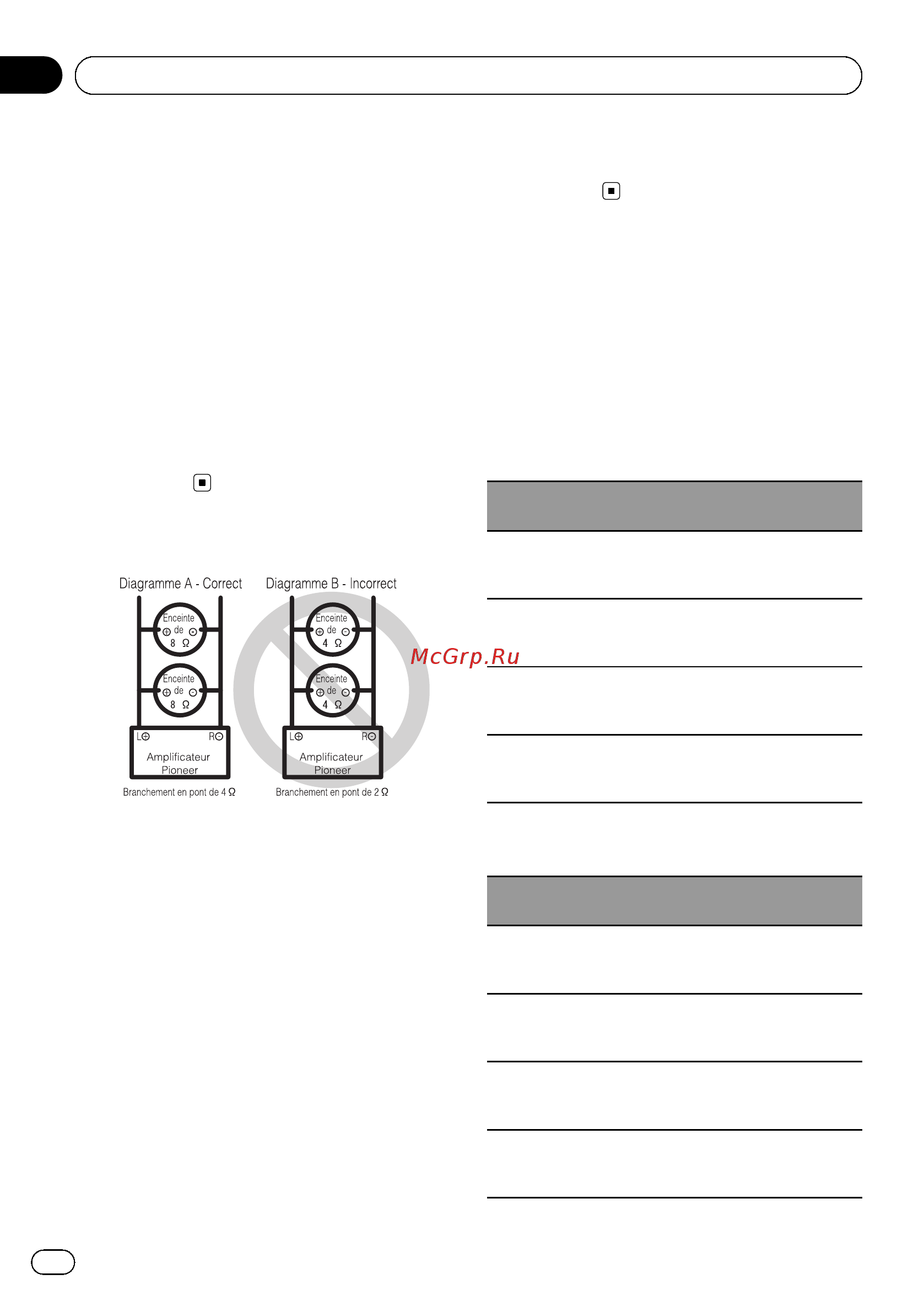

À propos du mode ponté
! N’installez ni n’utilisez cet amplificateur en
branchant des haut-parleurs de 4 W (ou infé-
rieur) en parallèle afin d’obtenir un mode
ponté de 2 W (ou inférieur) (Diagramme B).
Un pontage inapproprié pourrait provoquer
des dommages, de la fumée et une surchauffe
de l’amplificateur. La surface de l’amplifica-
teur pourrait également devenir chaude et
provoquer ainsi des brûlures mineures.
Pour installer ou utiliser un mode ponté de
manière appropriée et obtenir une charge de
4 W, branchez deux haut-parleurs de 8 W en pa-
rallèle via + (gauche) et * (droite) (Diagram-
me A) ou n’utilisez qu’un seul haut-parleur de
4 W.
Reportez-vous également au mode d’emploi
du haut-parleur pour plus d’informations sur
la procédure de connexion appropriée.
! Pour toute autre requête, veuillez contacter le
service clientèle ou votre revendeur Pioneer
agréé local.
À propos de la spécification
adaptée des haut-parleurs
Vérifiez que les haut-parleurs sont conformes
aux normes suivantes, faute de quoi ils pré-
senteront un risque d’incendie, de fumée ou
de dommages. L’impédance des haut-parleurs
est de 2 W à8W ou de 4 W à8W pour les
connexions pontées deux canaux et autres.
Haut-parleur d’extrêmes graves
Canal du haut-par-
leur
Alimentation
Sortie quatre canaux
Entrée nominale :
60 W min. (GM-A6604)
40 W min. (GM-A4604)
Sortie deux canaux
Entrée nominale :
180 W min. (GM-A6604)
120 W min. (GM-A4604)
Sortie A du haut-par-
leur trois canaux
Entrée nominale :
60 W min. (GM-A6604)
40 W min. (GM-A4604)
Sortie B du haut-par-
leur trois canaux
Entrée nominale :
180 W min. (GM-A6604)
120 W min. (GM-A4604)
Haut-parleur autre que le haut-parleur
d’extrêmes graves
Canal du haut-par-
leur
Alimentation
Sortie quatre canaux
Entrée max. :
120 W min. (GM-A6604)
80 W min. (GM-A4604)
Sortie deux canaux
Entrée max. :
360 W min. (GM-A6604)
240 W min. (GM-A4604)
Sortie A du haut-par-
leur trois canaux
Entrée max. :
120 W min. (GM-A6604)
80 W min. (GM-A4604)
Sortie B du haut-par-
leur trois canaux
Entrée max. :
360 W min. (GM-A6604)
240 W min. (GM-A4604)
<5707000008290>20
Fr
20
Section
03
Connexion des appareils
