Pioneer gm-a6604 [51/108] Conexión de las unidades
![Pioneer gm-a6604 [51/108] Conexión de las unidades](/views2/1177505/page51/bg33.png)
Black plate (51,1)
Aparte del altavoz de subgraves
Canal del altavoz Potencia
Salida de cuatro ca-
nales
Entrada máx.:
Mín. 120 W (GM-A6604)
Mín. 80 W (GM-A4604)
Salida de dos cana-
les
Entrada máx.:
Mín. 360 W (GM-A6604)
Mín. 240 W (GM-A4604)
Salida de altavoz A
de tres canales
Entrada máx.:
Mín. 120 W (GM-A6604)
Mín. 80 W (GM-A4604)
Salida de altavoz B
de tres canales
Entrada máx.:
Mín. 360 W (GM-A6604)
Mín. 240 W (GM-A4604)

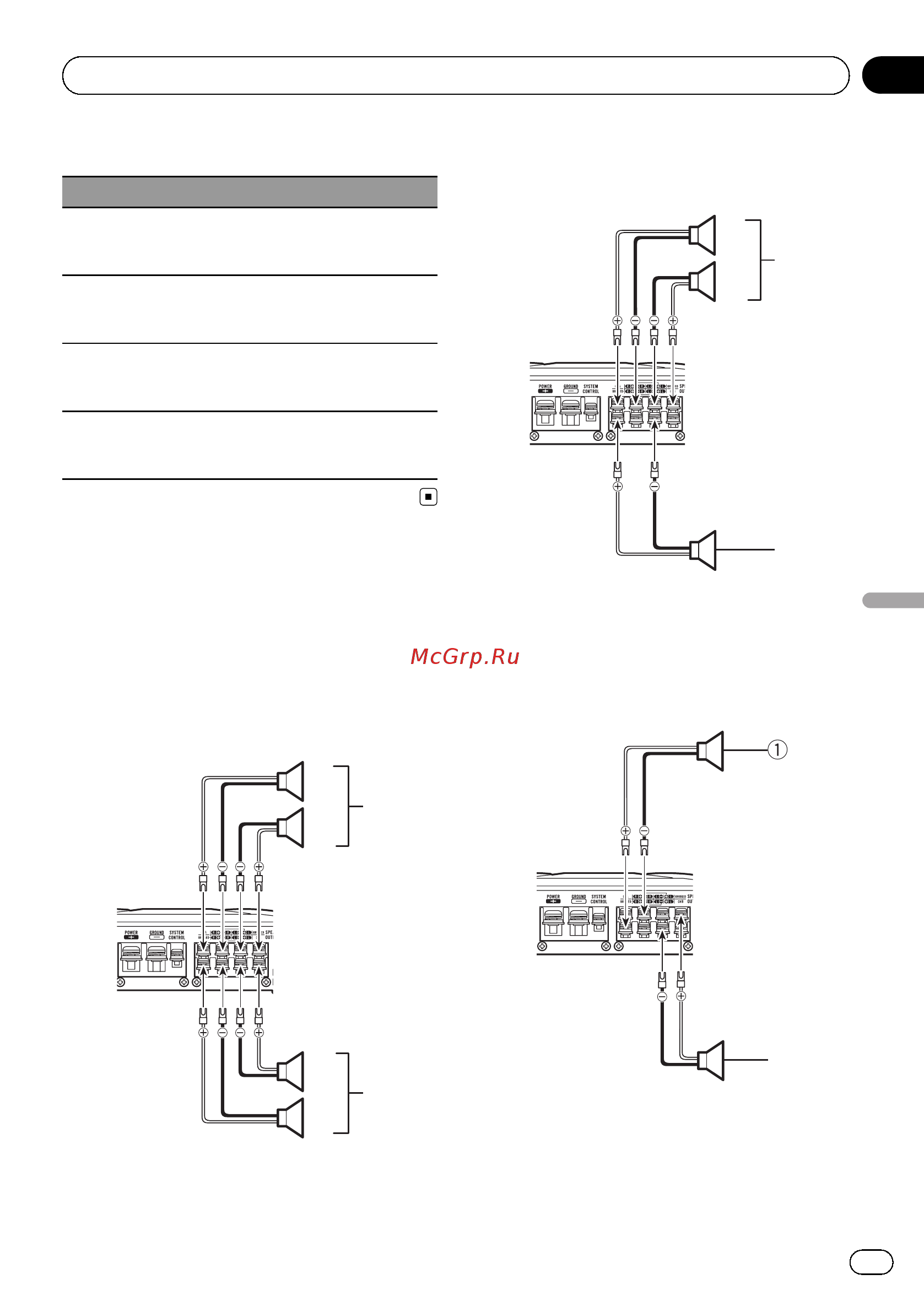

Conexión de altavoces
El modo de salida del altavoz puede ser de
cuatro, tres (estéreo y monoaural) o dos cana-
les (estéreo o monoaural). Conecte los conec-
tores del altavoz según el modo y las figuras
detalladas a continuación.
Salida de cuatro canales
3
2
1
1
2
4
1 Derecha
2 Izquierda
3 Salida de altavoz A
4 Salida de altavoz B
Salida de tres canales
4
3
2
1
1 Derecha
2 Izquierda
3 Salida de altavoz A
4 Salida de altavoz B (monoaural)
Salida de dos canales (estéreo)
2
1 Altavoz (derecho)
2 Altavoz (izquierdo)
<5707000008290>51
Es
51
Sección
Español
03
Conexión de las unidades
