Black plate (22,1)

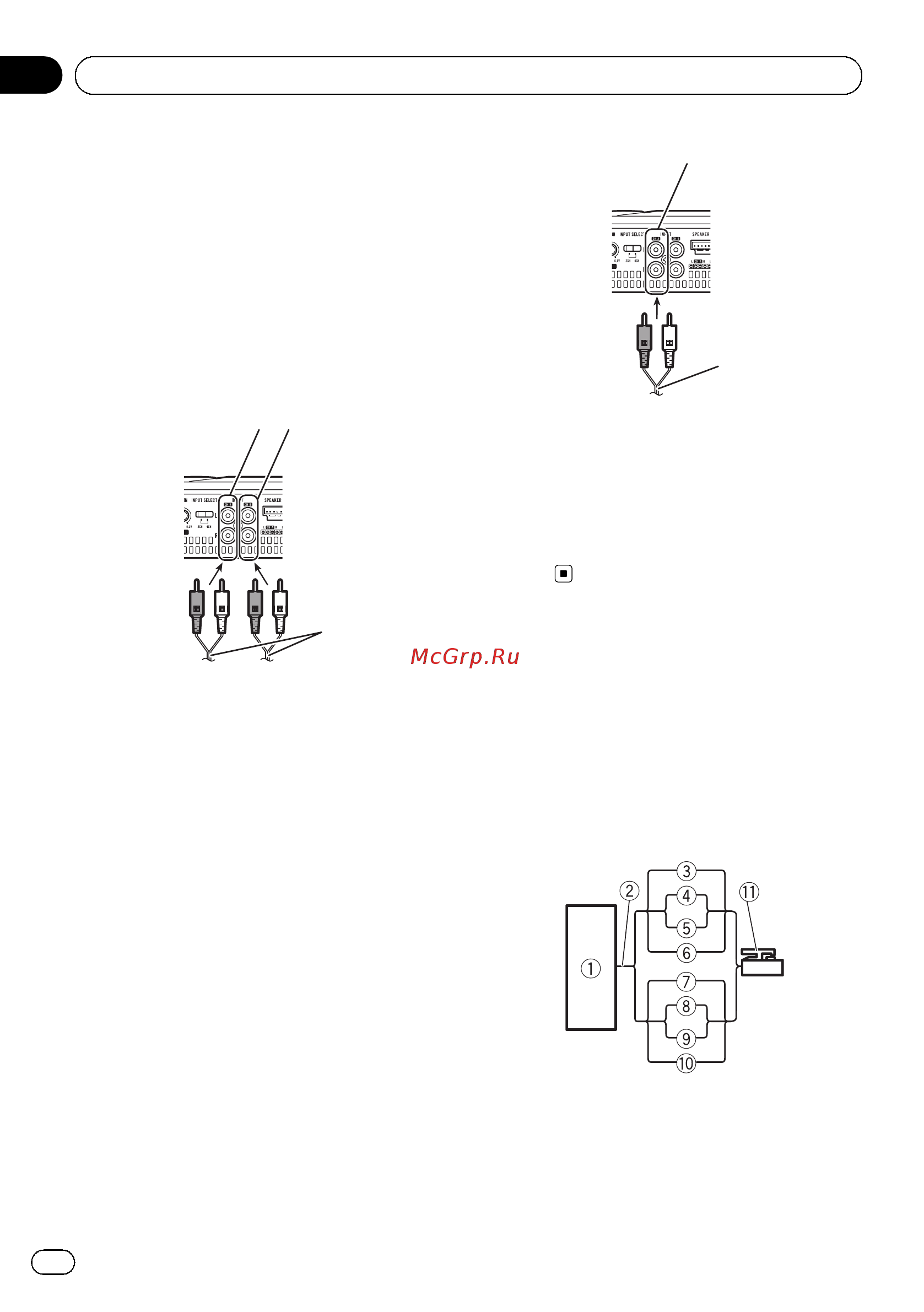

Connexions lors de
l’utilisation du jack
d’entrée RCA
Connectez le jack de sortie RCA du système
stéréo du véhicule et le jack d’entrée RCA de
l’amplificateur.
Sortie quatre/trois canaux
! Faites glisser le commutateur
INPUT SELECT (sélection de l’entrée) en
position 4CH.
12
4
3
1 Jack d’entrée RCA A
2 Jack d’entrée RCA B
3 Fils de connexion avec prises RCA (vendus sé-
parément)
4 Depuis le système stéréo du véhicule (sortie
RCA)
Si une seule prise d’entrée est utilisée
(lorsque le système stéréo du véhicule ne dis-
pose que d’une seule sortie (sortie RCA), par
exemple), connectez la prise sur le jack d’en-
trée RCA A (plutôt que sur le jack d’entrée
RCA B).
Sortie deux canaux (stéréo)/(mono)
! Faites glisser le commutateur
INPUT SELECT (sélection de l’entrée) en
position 2CH.
1
2
3
1 Jack d’entrée RCA A
Pour la sortie deux canaux, connectez les pri-
ses RCA au jack d’entrée RCA A.
2 Fil de connexion avec prises RCA (vendu sépa-
rément)
3 Depuis le système stéréo du véhicule (sortie
RCA)
Connexions lors de
l’utilisation du fil d’entrée
des haut-parleurs
Connectez les fils de sortie des haut-parleurs
du système stéréo du véhicule à l’amplifica-
teur à l’aide du fil d’entrée des haut-parleurs
fourni.
! Ne connectez pas simultanément l’entrée
RCA et l’entrée des haut-parleurs.
1 Système stéréo du véhicule
2 Sortie des haut-parleurs
3 Blanc/noir: Canal A, * gauche
4 Blanc : Canal A, + gauche
5 Gris/noir: Canal A, * droite
6 Gris : Canal A, + droite
<5707000008290>22
Fr
22
Section
03
Connexion des appareils
