10
установка

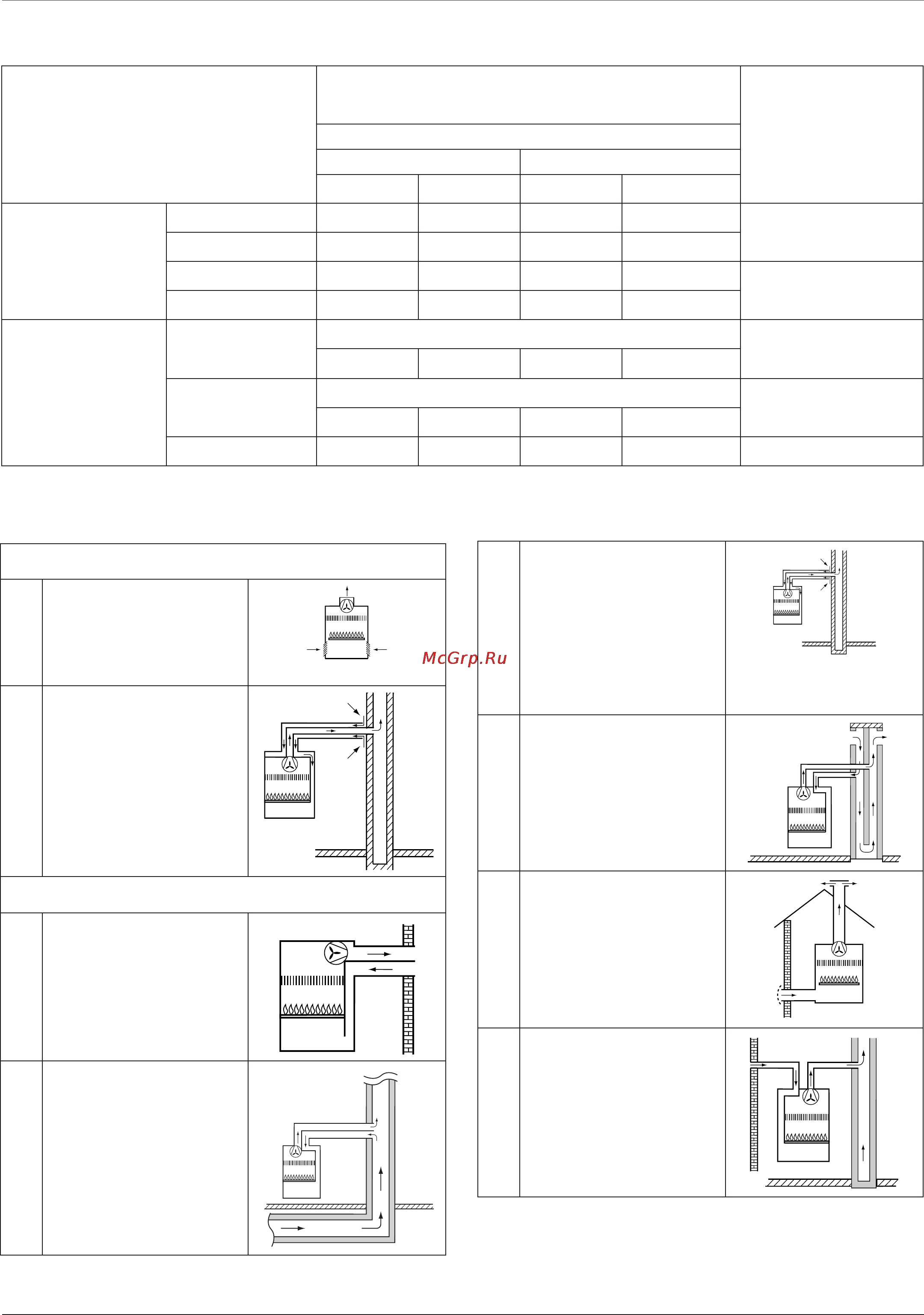

Типы и длины трубопроводов подачи воздуха и
отвода продуктов сгорания
S1 – подача воздуха; S2 = отвод продуктов сгорания
Типы дымоходов/воздуховодов
Тип газохода
Максимальная длина дымохода/воздуховода, м
Диаметры труб,
мм
BS II 24 FF
Диафрагма ø 44
Без диафрагмы
MIN MAX MIN MAX
Коаксиальная
система
C12 C22 C32 C42 0,5 0,75 0,75 4
ø 60 / 100
B32 0,5 0,75 0,75 4
C12 C32 C42 0,5 3 3 11
ø 80 /125
B32 0,5 3 3 11
Раздельная система
C12 C22 C32 C42
S1 = S2
ø 80/80
0,5/0,5 9/9 9/9 21/21
C52 C82
1 + S2
ø 80/80
1/0,5 1/23 1/23 1/44
B22 0,5 23 23 45 ø 80
B - Подача воздуха из помещения (открытая камера сгорания)
B22
Отвод продуктов сгорания
наружу; подача воздуха из
помещения
B32
Отвод продуктов сгорания
через индивидуальный или
общий встроенный дымоход
здания; подача воздуха из
помещения.
С - Подача воздуха снаружи (закрытая камера сгорания)
C12
Система для отвода продуктов
сгорания и подвода воздуха
через внешнюю стену здания
(одинаковый диапазон
давлений)
C22
Подача воздуха и отвод
продуктов сгорания через
индивидуальный или общий
встроенный дымоход здания
??????????????????????
C32
Система для отвода продуктов
сгорания и подвода воздуха
через кровлю здания
(одинаковый диапазон
давлений)
C42
Подача воздуха и отвод
продуктов сгорания через
индивидуальный или общий
встроенный дымоход здания
C52
Система для отвода продуктов
сгорания через кровлю здания
и подвода воздуха через
наружную стену
C82
Отвод продуктов сгорания
через индивидуальный или
общий встроенный дымоход
здания; подача воздуха через
наружную стену
