защитные функции
Условия блокировки колонки
Колонка предохраняется от неисправностей микропроцессорной
схемой, которая при необходимости блокирует агрегат.
В случае блокировки СИД показывают тип блокировки и
вызвавшую ее причину.
Существует два вида блокировки.
Аварийная блокировка
Данный тип сбоя является временным, т.е. автоматически
сбрасывается по прекращении вызвавшей его причины (желтые
СИД «5» мигает, а СИДы температуры показывают код сбоя – см.
таблицу).
Сразу же после устранения причины блокировки колонка
возвращается в рабочий режим.
В противном случае выключить колонку, повернуть внешний
выключатель в положение ВЫКЛ., перекрыть газовый кран и
обратиться к квалифицированному специалисту.
Примечание 1 – В случае блокировки из-за недостаточного
циркуляция воды в циркуляции отопления колонка сигнализирует
аварийную блокировку (желтый СИД «9» и СИДы 40 – 50 горят – см.
таблицу). Проверьте давление по гидрометру и перекройте кран
сразу же по достижении 1 – 1,5 бар.
Система может быть разблокирована посредством подпитки воды
через кран подпитки, расположенный в нижней части колонки.
Если запрос подпитки поступает часто, выключите колонку,
поверните внешний выключатель в положение ВЫКЛ., перекройте
газовый кран и обратитесь к квалифицированному специалисту
для проверки наличия утечек воды.
Блокировка
Данный тип сбоя не является временным, т.е. не сбрасывается
автоматически (красный СИД «9» горит, а желтые СИДы
температуры “1” показывают код сбоя – см. таблицу). Для возврата
колонки в рабочий режим нажмите кнопку на консоли
управления.
ВАЖНО
Если блокировка повторяется часто, рекомендуется обратиться
в уполномоченный центр технического обслуживания. В целях
безопасности можно произвести не более 5 ручных сбросов за 15
минут (нажмите кнопку ).
Если же блокировка случайная или единичная, она не считается
неисправностью.
СИДы температуры Описание
40 50 60 70 80 90
Блокировка из-за перегрева
Оповещение на недостаточные
водой под циркуляция
Блокировка из-за
недостаточного циркуляция
воды
Короткое замыкание или обрыв
цепи датчика температуры
в подающей линии контура
отопления
Короткое замыкание или обрыв
цепи датчика температуры
в обратной линии контура
отопления
Сбой связи между схемой
колонки и схемой интерфейса
пользователя /
Сбой ЭСППЗУ
Неисправность электронной
схемы
Обнаружено пламя при
закрытом газовом клапане
1 неудачная попытка зажигания
2 неудачная попытка зажигания
Блокировка из-за отсутствия
автоматического зажигания
горелки
Отрыв пламени
Сбой реле давления дыма

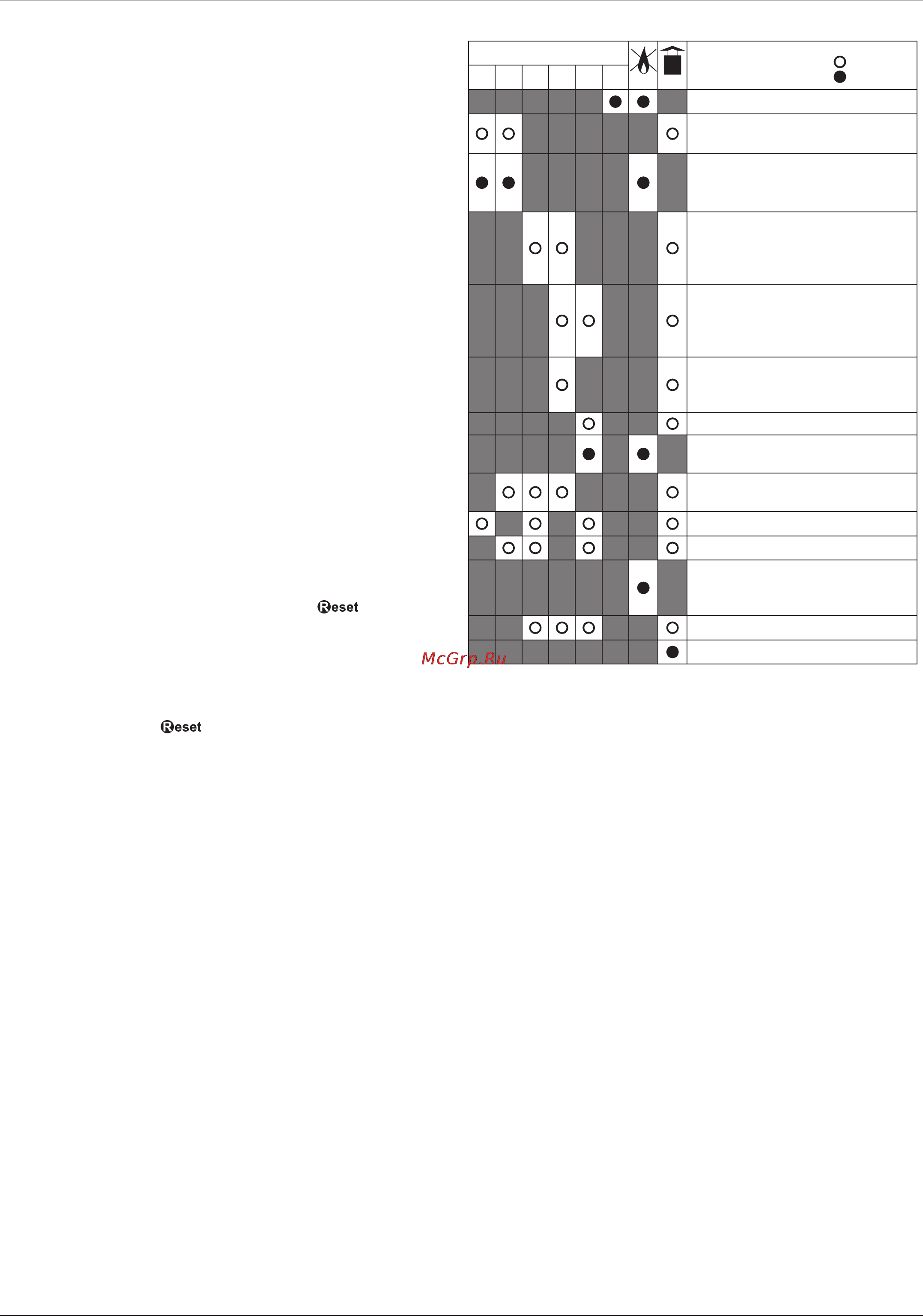

Таблица кодов неисправностей
Примечание
= мигает
= не мигает
Функция защиты от замерзания
Если датчик температуры на подаче в контур отопления отмечает
температуру ниже 8 °С, то включается на 2 минуты циркуляционный
насос.
По истечении первых двух минут циркуляции могут выявиться
следующие ситуации:
A) если температура подачи выше 8°C, циркуляция прерывается;
B) если температура на линии подачи находится в пределах 4°C -
8°C, циркуляция продолжается в течение еще 2 минут;
C) если температура на линии подачи ниже 4°C, горелка
зажигается на минимальной мощности вплоть до достижения
температуры 30°C.
Защитаот замерзания может быть активирована только при
исправно работающем котле:
- достаточное ддавление в контуре отопления;
- наличие электропитания;
- наличие газа.
Анализ продуктов сгорания (режим «Трубочист»)
В котле в месте присоединения дымохода/воздуховода имеется
два отверстия, с помощью которых можно определять температуру
продуктов сгорания и подаваемого в камеру воздуха, содержание
O2, CO2 и т.д.
Для доступа следует отвернуть передний винт и демонтировать
металлическую пластину с уплотнительной прокладкой.
Оптимальное условие тестирования при максимальной мощности
отопления получается при включении фукции чистки дымохода
- нажмите кнопку RESET на 5 секунд, зеленый СИД «3» мигает -
колонка автоматически вернется в рабочий режим по прошествии
10 минут или при нажатии кнопки ВКЛ/ВЫКЛ. колонки.
По окончании анализа установите металлическую пластину на
место и убедитесь в плотности прилегания уплотнения.
Контроль удаления продуктов сгорания
Котел позволяет контролировать исправность системы удаления
продуктов сгорания путём измерения общего пере¬пада давления.
С помощью дифференциального манометра, подключенного к
штуцерам камеры сгорания, можно контролировать перепад ∆P
срабатывания реле давления дымовых газов.
Чтобы котел устойчиво и надлежащим образом работал,
измеренное на максимальной тепловой мощности значение
должно быть не менее 0,47 мбар (для моделей 24 кВт).
