11
установка
H05V2V2-F
120
140
ОСТОРОЖНО!
Перед производством работ на котле отключите его электропитание
внешним двухполюсным выключателем (установите в положение
«OFF» (ВЫКЛ)).
Подключение к электрической сети
С целью обеспечения безопасности поручите квалифицированному
специалисту тщательно проверить все электрические соединения
котла.
Производитель не несёт ответственности за ущерб, причиненный
отсутствием надлежащего зазем¬ления или ненадлежащими
параметрами сети электропитания.
Убедитесь, что система рассчитана на максимальную мощность,
потребляемую котлом (см. паспортную табличку). Убедитесь, что
используются проводники сечением не менее 0,75 мм2.
Для правильной и безопасной работы котел должен быть ОБЯЗАТЕЛЬНО
надежно заземлён.
Питание осуществляется от сети 230 В, 50 Гц (L, N + PE) с соблюдением
полярности и заземляющим проводником.
При необходимости замены кабеля электропитания обращайтесь к
квалифицированному специалисту. Заземляющий провод (желтый
или зеленый) должен иметь большую длину, чем фазный провод или
нейтраль.
Кабель электропитания
Внимание!
Подключение котла к сети электропитания следует выполнять через
постоянное соединение (не допускается использование штепсельной
вилки) через двухполюсный выключатель с минимальным расстоянием
между контактами не менее 3 мм. Строго запрещается использовать
многовыводные штекеры, удлинители и/или переходники.
Котел не имеет средств грозозащиты.
При необходимости замены предохранителей используйте
быстродействующие плавкие предохранители 2 А.

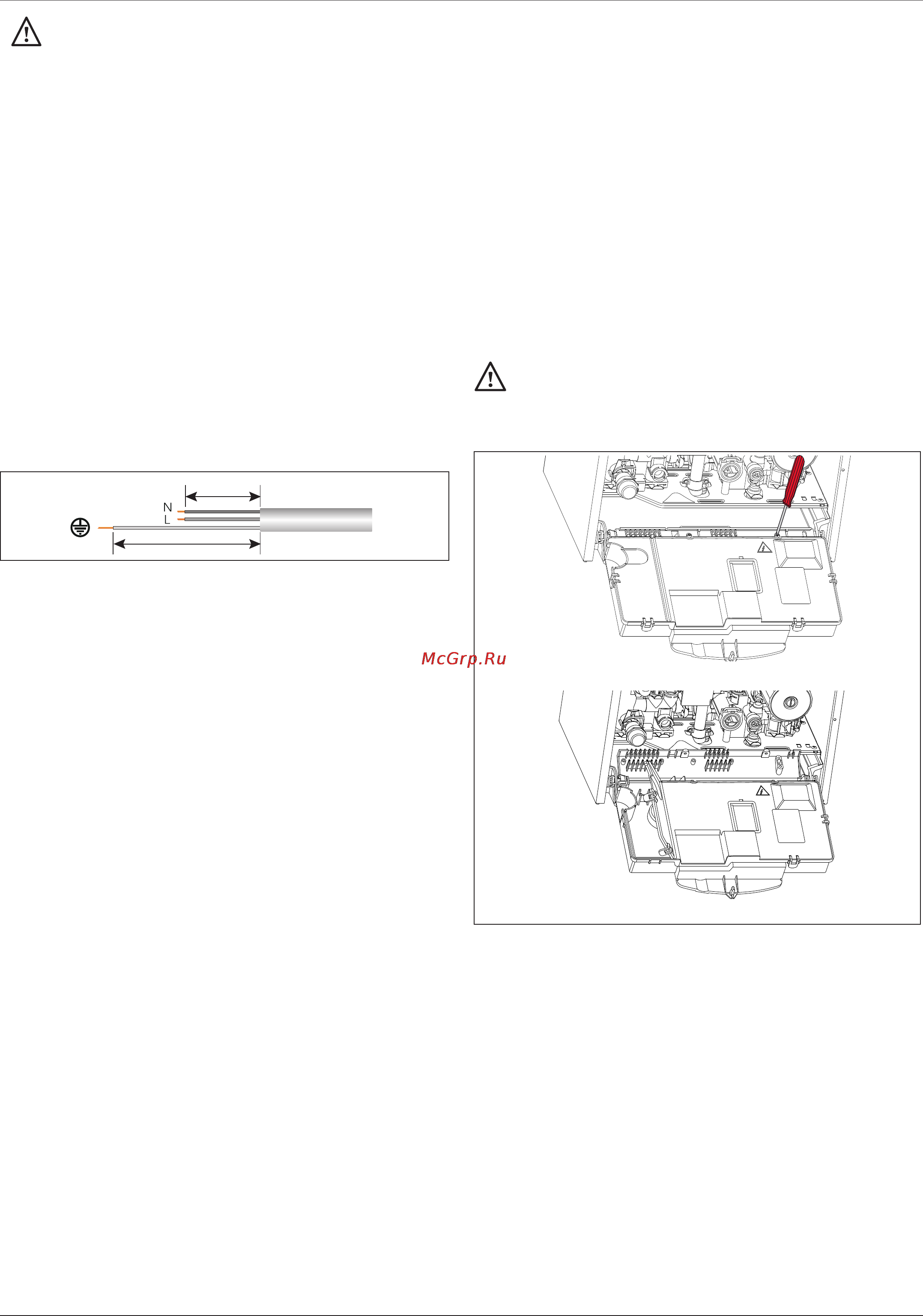

Подсоединение термостата помещения
Для доступа к подсоединениям периферийных устройств выполните
следующие операции:
- обесточьте колонку;
- поверните консоль управления, потянув ее вверх;
- отвинтите два шурупа в задней крышке корпуса с приборами;
- отсоедините два зажима и поднимите крышку.
Откройте зажимную коробку для подсоединения термостата
помещения.
- вставьте провод термостата;
- отвинтите зажим отверткой и вставьте по одному провода,
отходящие от термостата помещения;
- подсоедините провода к зажимам, как показано на электрической
схеме;
- проверьте, чтобы провода были прочно закреплены и не
натягивались при закрывании или открывании крышки корпуса с
приборами;
- закройте крышку корпуса с приборами и восстановите на место
передний кожух.
Внимание!
Порядок размещения и подключения дополнительных
устройств см. в руководствах по установке соответствующих
устройств.
