7
установка
Перед установкой
Котел предназначен для нагрева воды до температуры ниже
точки кипения, его следует подключить к контурам отопления и
горячего водоснабжения (ГВС), которые должны соответствовать
техническим характеристикам котла.
Перед подключением котла выполните следующие операции:
− Тщательно промойте трубопроводы контура отопления и
ГВС, чтобы удалить все загрязнения, которые могут нарушить
работу котла.
− Убедитесь, что тип используемого газа подходит для данного
котла (см. заводскую табличку и информацию на упаковке).
− Убедитесь, что газоходы свободны от сторонних предметов и
к ним не подсоединены другие котлы или водонагреватели,
за исключением случаев, когда дымоход специально
предна¬значен для нескольких котлов в соответствии с
действующими нормативами.
− Если котел подключается к уже имеющемуся, убедитесь в
его чистоте и отсутствии мусора, т.к. это может привести к
затруднению удаления продуктов сгорания и/или притоку
воздуха, необходимого для горения.
− Не допускается эксплуатация котла при наличии дымохода/
воздуховода не соответствующих нормативным требованиям и
требованиям производителя.
− Проверьте качество воды, повышенная жесткость
водопроводной воды может привести к образованию накипи
на элементах котла и снижению его к.п.д.
Котлы типа C, с герметичной (закрытой) камерой сгорания и
подачей воздуха извне помещения не налагают ограничений на
вентиляцию и размеры помещения, в котором их устанавливают.
Чтобы обеспечить нормальную работу котла, в помещении, где
он установлен, должна быть выдержана минимальная рабочая
температура (+5оС), а также следует обеспечить защиту котла от
атмосферных воздействий.
Котел следует монтировать на прочной, несущей стене,
выполненной из негорючего материала, способной выдержать его
вес.
При определении места установки котла следует выдерживать
минимальные расстояния от корпуса котла до близлежащих
поверхностей, для доступа к элементам при техническом
обслуживании.
ВНИМАНИЕ!
В НЕПОСРЕДСТВЕННОЙ БЛИЗОСТИ ОТ КОТЛА НЕ ДОЛЖНЫ
НАХОДИТЬСЯ ЛЕГКОВОСПЛАМЕНЯЮЩИЕСЯ ВЕЩЕСТВА.
УБЕДИТЕСЬ, ЧТО ПОМЕЩЕНИЕ, В КОТОРОМ УСТАНАВЛИВАЕТСЯ
КОТЕЛ, А ТАКЖЕ ВСЕ СИСТЕМЫ, К КОТОРЫМ ОН ПОДКЛЮЧАЕТСЯ,
СООТВЕТСТВУЮТ ДЕЙСТВУЮЩИМ НОРМАМ И ПРАВИЛАМ, А
ТАКЖЕ ТРЕБОВАНИЯМ ПРОИЗВОДИТЕЛЯ.
ЕСЛИ В ПОМЕЩЕНИИ, В КОТОРОМ УСТАНОВЛЕН КОТЕЛ,
ПРИСУТСТВУЮТ ПЫЛЬ И/ИЛИ АГРЕССИВНЫЕ ГАЗЫ, ТО КОТЕЛ
ДОЛЖЕН БЫТЬ ПОЛНОСТЬЮ ЗАЩИЩЕН ОТ ВОЗДЕЙСТВИЯ
ЭТОГО ВОЗДУХА.
ВНИМАНИЕ!
ПЕРВЫЙ ПУСК ДОЛЖЕН ОСУЩЕСТВЛЯТЬСЯ ТОЛЬКО
СПЕЦИАЛИЗИРОВАННОЙ ОРГАНИЗАЦИЕЙ В СООТВЕТСТВИИ
С ТРЕБОВАНИЯМИ ГАРАНТИЙНОГО ТАЛОНА И ИНСТРУКЦИЙ
ПРОИЗВОДИТЕЛЯ.
Подключение к газопроводу
Котел рассчитан на работу со следующими типами газа.
Модель Типы газа
BS II 24 FF II2H3+
По упаковке и заводской табличке на корпусе котла убедитесь, что
он рассчитан на эксплуатацию в соответствующей стране и работу
от газа, имеющегося в стране эксплуатации.
Проверьте соответствие типа газа в трубопроводе типу, на который
рассчитан котел.
Монтаж и испытания газовых трубопроводов производите в
соответствии с действующими нормами и правилами, с учетом
максимальной теплопроизводительности котла.
Перед установкой обязательно тщательно очистите газовые
трубопроводы для удаления загрязнений, которые могут нарушить
работу котла. Газовое соединение должно быть выполнено через
прокладку.
Убедитесь в надлежащем давлении газа (природного (метана)
или сжиженного), поскольку при слишком низком давлении
эффективность работы котла снижается, и он не обеспечивает
должного уровня комфорта.
Гидравлические соединения

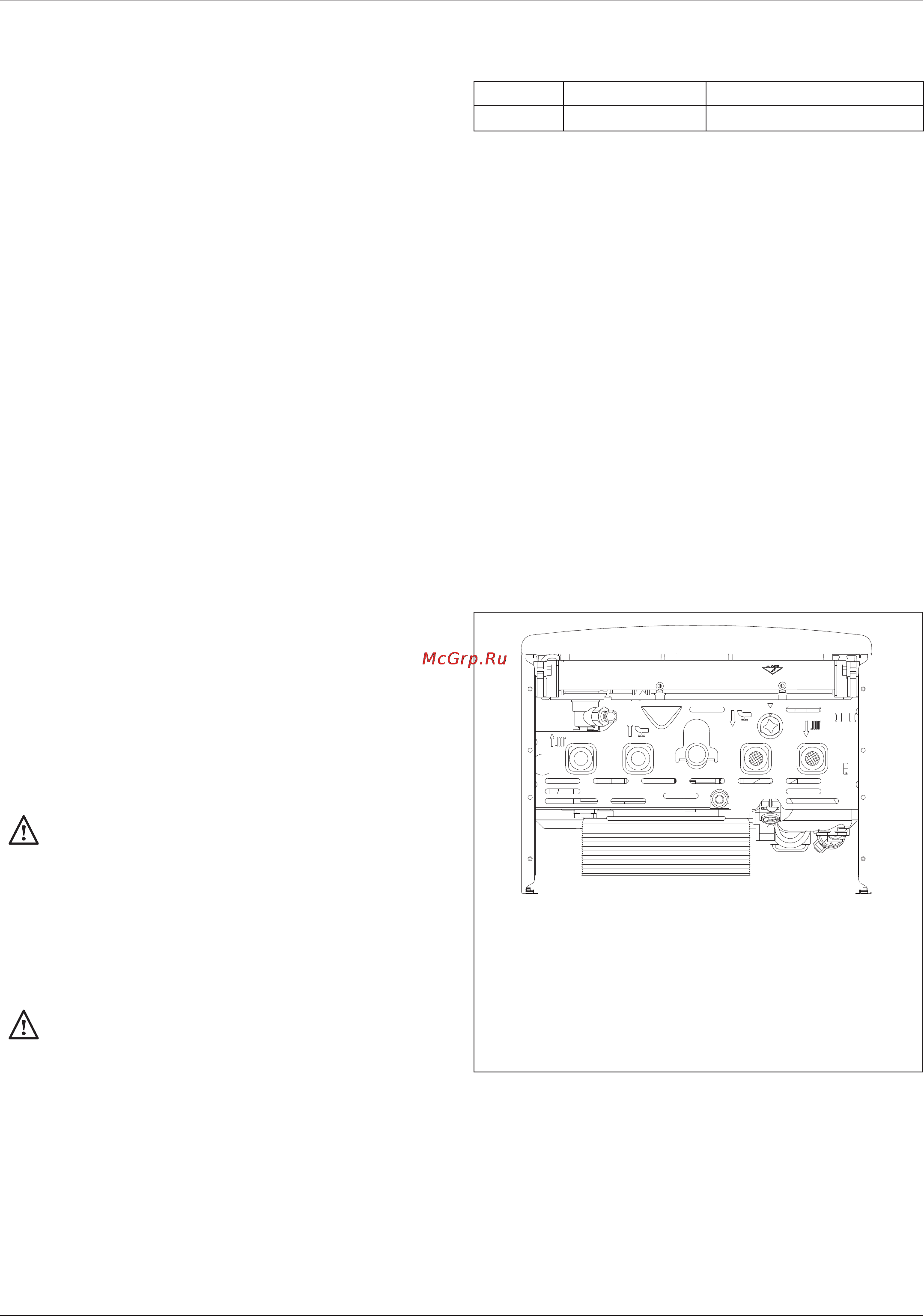

На рисунке показана схема подключения трубопроводов воды и
газа к котлу. Убедитесь, что максимальное давление в водопроводе
не выше 0,6 МПа (6 бар); если выше, необходимо обязательно
установить редуктор давления.
Обозначения
C
D E
G
F
A B
H
A. Патрубок подачи в контур отопления
B. Патрубок подачи в контур ГВС
C. Подвод газа
D. Подвод холодной воды
E. Возврат из контура отопления
F. Трубка слива предохранительного клапана
G. Кран подпитки
H. Сливной кран
