15
пуск в эксплуатацию

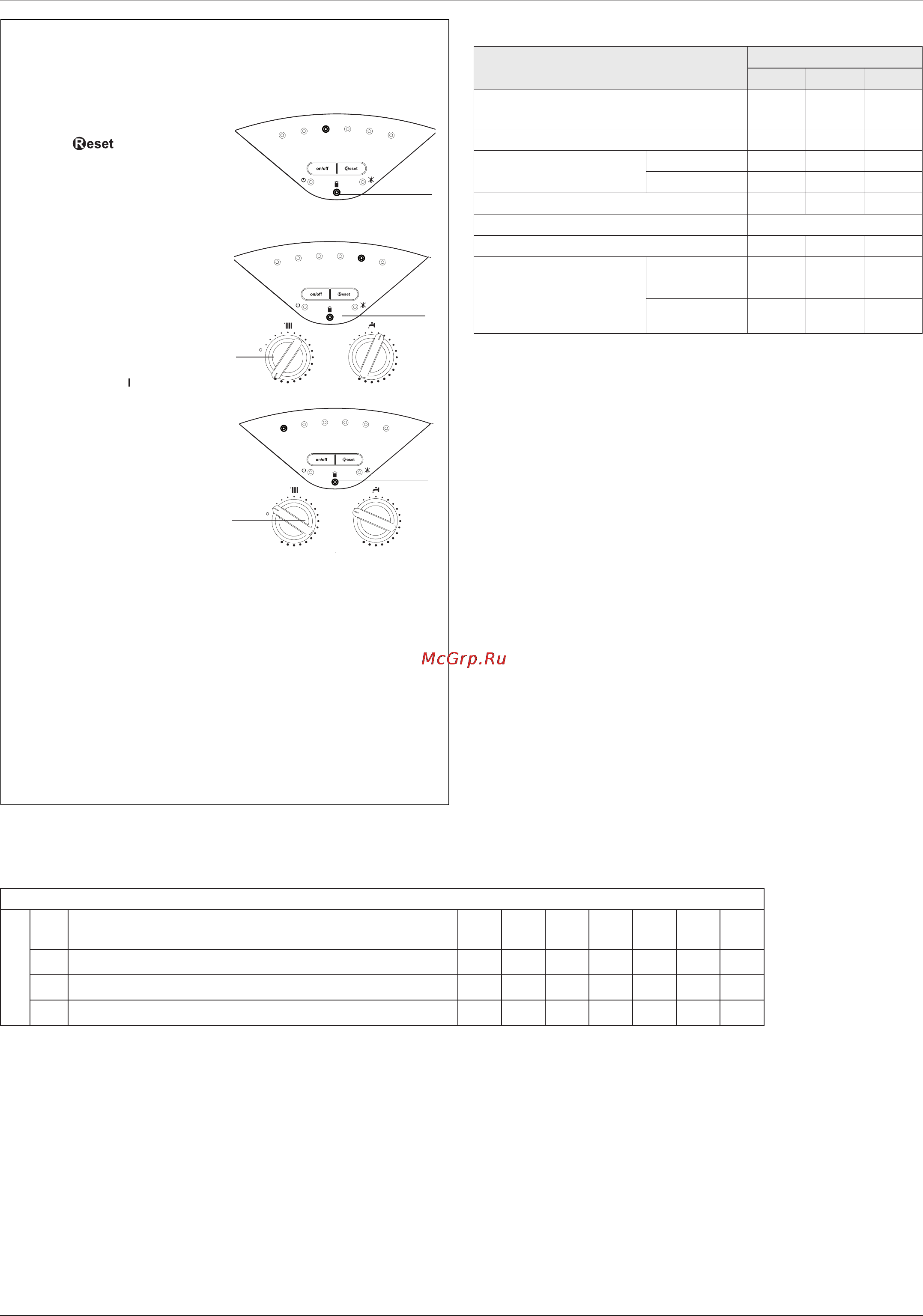

Функция Чистка дымохода
Электронная схема позволяет принудительно включить режим
максимальный или минимальный мощности колонки.
При включении функции
чистки дымохода, нажав
кнопку на 5 секунд,
колонка будет принудительно
работать в режиме
максимальной мощности
отопления, мигает индикатор
5 и загорается индикатор 60:
Для выбора режима
максимальной мощности
нагрева БГВ поверните
регулятор 6 на максимум,
мигает индикатор 5, и
загорается индикатор 80:
Для выбора режима
минимальной мощности
поверните регулятор 6 на
минимум, мигает индикатор 5,
и загорается индикатор 40:
Включив функцию чистки
дымохода в минимальной
режиме, можно только
проверить заданное значение.
Для изменения значения см.
параграф "Настройка минимального режма".
Данная функция автоматически отключается через 10 минут
или при помощи кнопки СБРОС.
ВНИМАНИЕ!!
При включении функции чистки дымохода температура воды,
поступающей в систему, ограничивается 88°C, следовательно,
следует контролировать в случае низкотемпературных систем.
40°
50°
60° 70°
80°
90°
5
6
5
40°
50°
60° 70°
80°
90°
40°
50°
60° 70°
80°
90°
5
6
Таблица иллюстрирует зависимость между давлением газа на
горелке и мощностью в режиме отопления
Давление газа в режиме отопления
BS II 24 FF
Gas Полезная мощность (
kB
T
)
9,8 12,5 14,5 16,5 20,0 22,0 24,2
G20 мбар / mbar
2,3 3,7 5,0 6,5 8,0 9,7 11,7
G30 мбар / mbar
5,5 8,9 12,0 15,6 17,7 21,4 25,9
G31 мбар / mbar
6,8 11,1 14,9 19,3 22,5 27,3 33,0
Переход на другой тип газа
Колонка может быть переоснащена с газа метана (G20) на жидкий
газ (G30 - G31) или наоборот. Переоснащение колонки должно
выполняться квалифицированным техником при помощи
специального комплекта.
Порядок переоснащения:
1. обесточить изделие
2. перекрыть газовый кран
3. отсоединить колонку от сети электропитания
4. открыть камеру сгорания, как описано в параграфе «Порядок
снятия кожуха и внутринних проверок».
5. заменить форсунки и наклеить этикетки, как показано в
инструкциях к комплекту.
6. проверить газовые уплотнения
7. включить колонку
8. настроить газ согласно инструкциям, описанным в параграфе
(“Проверка настройки газа”):
- максимальная
- минимальная
- настраиваемая максимальная температура отопления
- плавное зажигание
- задержка зажигания
9. выполнить анализ продуктов сгорания.
BS II 24 FF
G20 G30 G31
Низшее число Воббе(15 °C, 1013 мбар)
(МДж/м3)
45,67 80,58 70,69
Входное давление газа, мбар 20 28/30 37
Давление газа на
горелке, мбар
Максимальное
11,7 25,9 33,0
Минимальное
2,3 5,5 6,8
При розжиге мбар 4,5 10,0 10,0
Количество форсунок 11
Диаметр форсунок, мм 1,32 0,8 0,8
Потребление газа
(15 °C, 1013 мбар)
(натуральный газ, м3/ч;
сжиженный газ, кг/ч)
Максимальное
2,73 2,03 2,00
Минимальное
1,16 0,87 0,85
Сводная таблица параметров по типам газа
