StarLine Е95 ВТ 2CAN+LIN и StarLine Е65 ВТ 2CAN+LIN
162

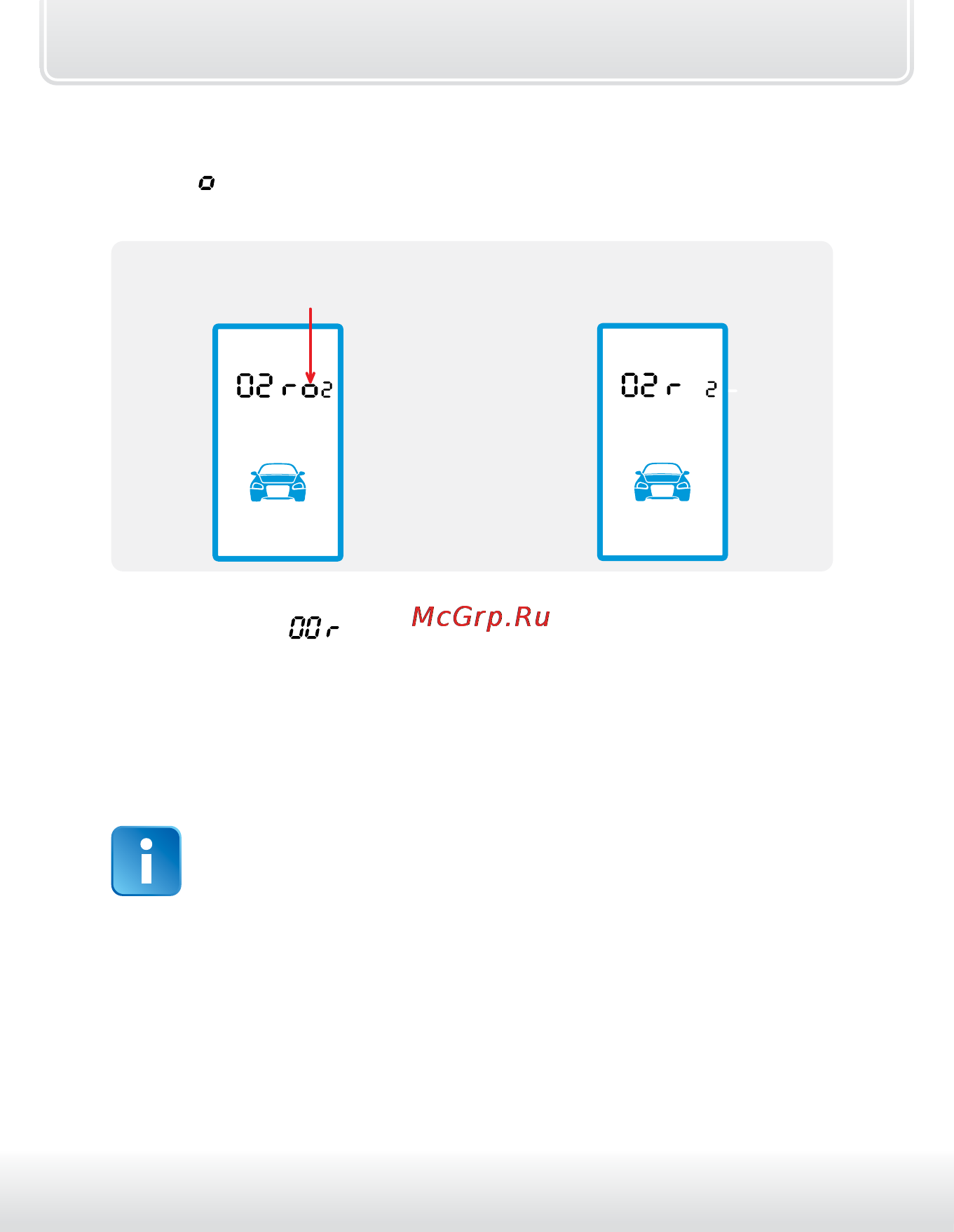

В случае устойчивой связи метки с блоком комплекса через 5
секунд после каждого нажатия кнопки на дисплее будет появляться
символ « » :
брелок
• связь неустойчива
или отсутствует:
• устойчивая связь с блоком
комплекса:
Короткими нажатиями кнопки 3 установите минимальный радиус
действия метки - (минимальное значение брелок будет
индицировать мелодичным сигналом). Расположите метку на
расстоянии 5 - 6 метров от блока. Постепенно увеличивая радиус
действия (кнопкой 2), установите минимальное значение, при котором
связь метки с блоком комплекса будет устойчивой.
Для сохранение выбранных значений нажмите кнопку 4
и выключите зажигание.
Если не нажимать кнопки более 2 минут, то прозвучит короткий
сигнал брелка и брелок автоматически выйдет из режима
настройки дальности. Для возврата центрального блока в
обычный режим работы выключите зажигание.
