инструкция по установке
31
Диоды VD1–VD6 должны быть рассчитаны на соответствующий
ток, который определяется мощностью ламп указателей
поворота (рекомендуется не менее 3А, например 1N5401).
Режим бесшумного управления световыми сигналами
Управление световыми сигналами можно организовать, используя
слаботочные доп. каналы комплекса. Для этого необходимо
выбранному слаботочному доп. каналу присвоить фиксированную
функцию №18. В этом случае встроенное реле управления световыми
сигналами (разъём Х2) перестает работать (отсутствуют щелчки при
включении), что исключает возможность демаскировки центрального
блока комплекса.

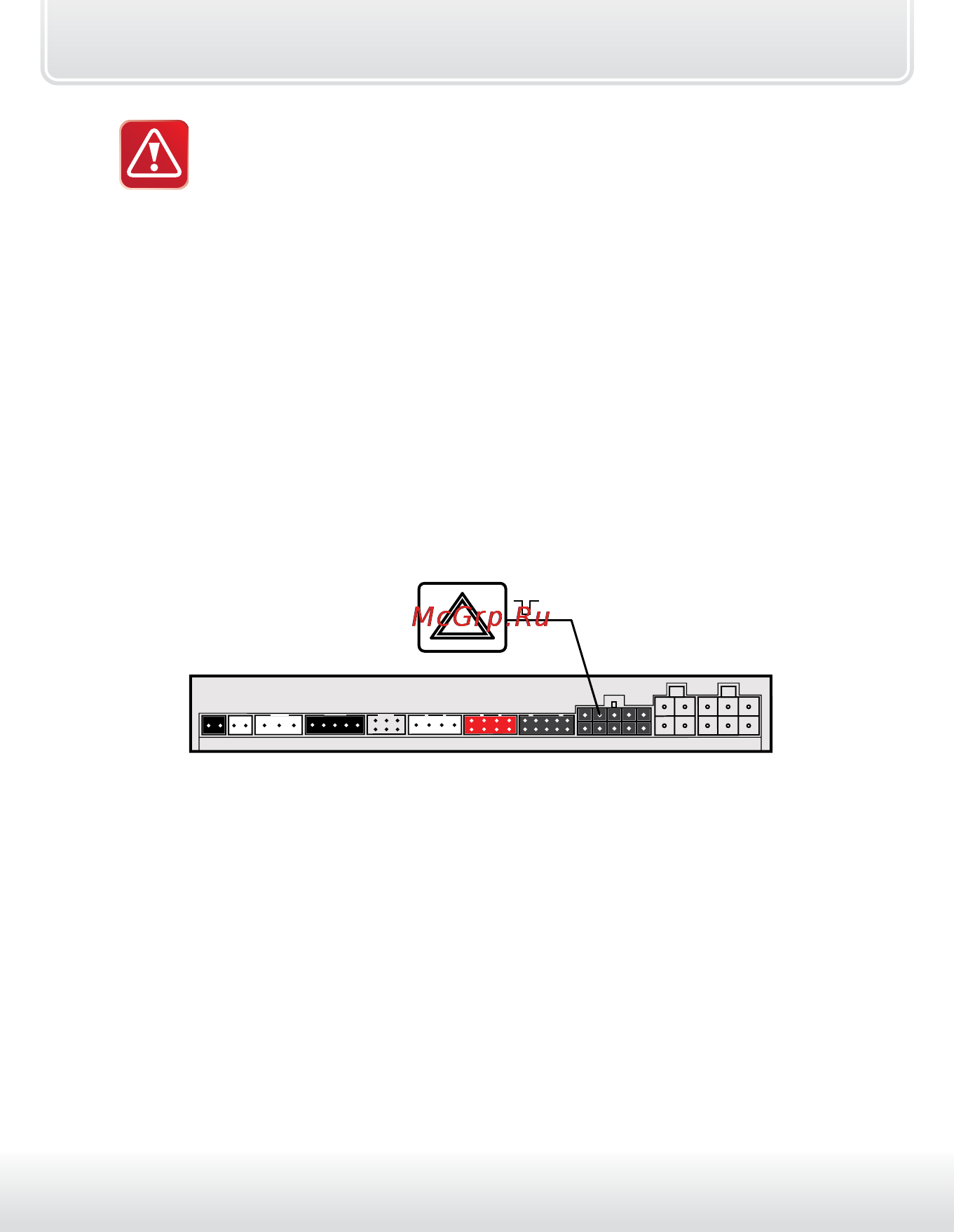

Схема управления световыми сигналами
на примере доп. канала №3
Х3
желто-белый
провод
штатная кнопка
управления аварийной
световой сигнализацией
Для доп. канала №3 нужно выбрать фиксированную функцию №18.
Для удобства управления световыми сигналами при подключении
к штатной кнопке «аварийки» в автомобиле предусмотрено две
фиксированные функции для доп. канала:
– №17 - на время работы световых сигналов доп. канал активен
(штатная кнопка «аварийки» с фиксацией);
– №19 - импульсное управление световыми сигналами (штатная кнопка
«аварийки» без фиксации).
