инструкция по установке
21

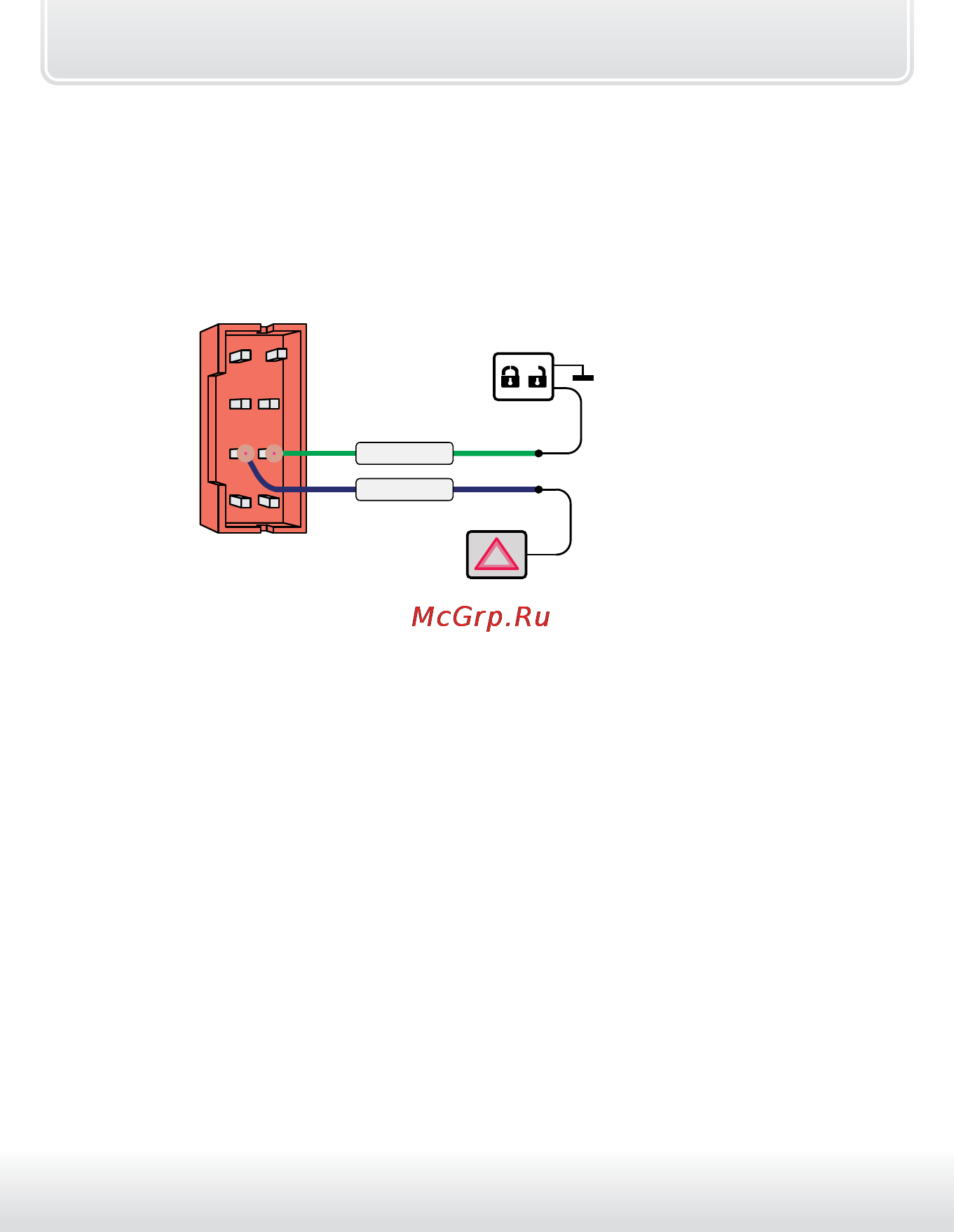

Подключение выходов альтернативного управления
CAN шина некоторых автомобилей может не поддерживать
управление ЦЗ или световыми сигналами. В этом случае можно
задействовать
выходы альтернативного управления: зеленый и синий
провода разъема Х5.
Х 5
штатная
однопроводная
кнопка
управления ЦЗ
штатная кнопка
управления
аварийной
сигнализацией
зеленый
синий
Выходы альтернативного управления активируются автоматически
(после установки в блок 2CAN+LIN модуля и записи в память
комплекса номера, соответствующего Вашему автомобилю). Активный
управляющий уровень -
отрицательный.
Информацию о возможности
альтернативного управления и способах подключения Вы можете найти
на
странице
can.starline.ru
