инструкция по установке
35
Дополнительный канал 3 — поддержка зажигания
(функция 16)
Дополнительный канал 3 может быть использован для реализации
функции турботаймера или охраны с работающим двигателем.
Для этого необходимо выполнить следующие условия:
- для функции 16 выбрать вариант 3 или 4 (см. стр. 55);
- для функции 21 выбрать необходимый вариант контроля работы
двигателя (см. стр. 56) и подключить серо-черный провод разъема Х3;
- схема подключения доп. канал №3 в зависимости от автомобиля
(запуск двигателя ключом или кнопкой «старт-стоп») приведены ниже:

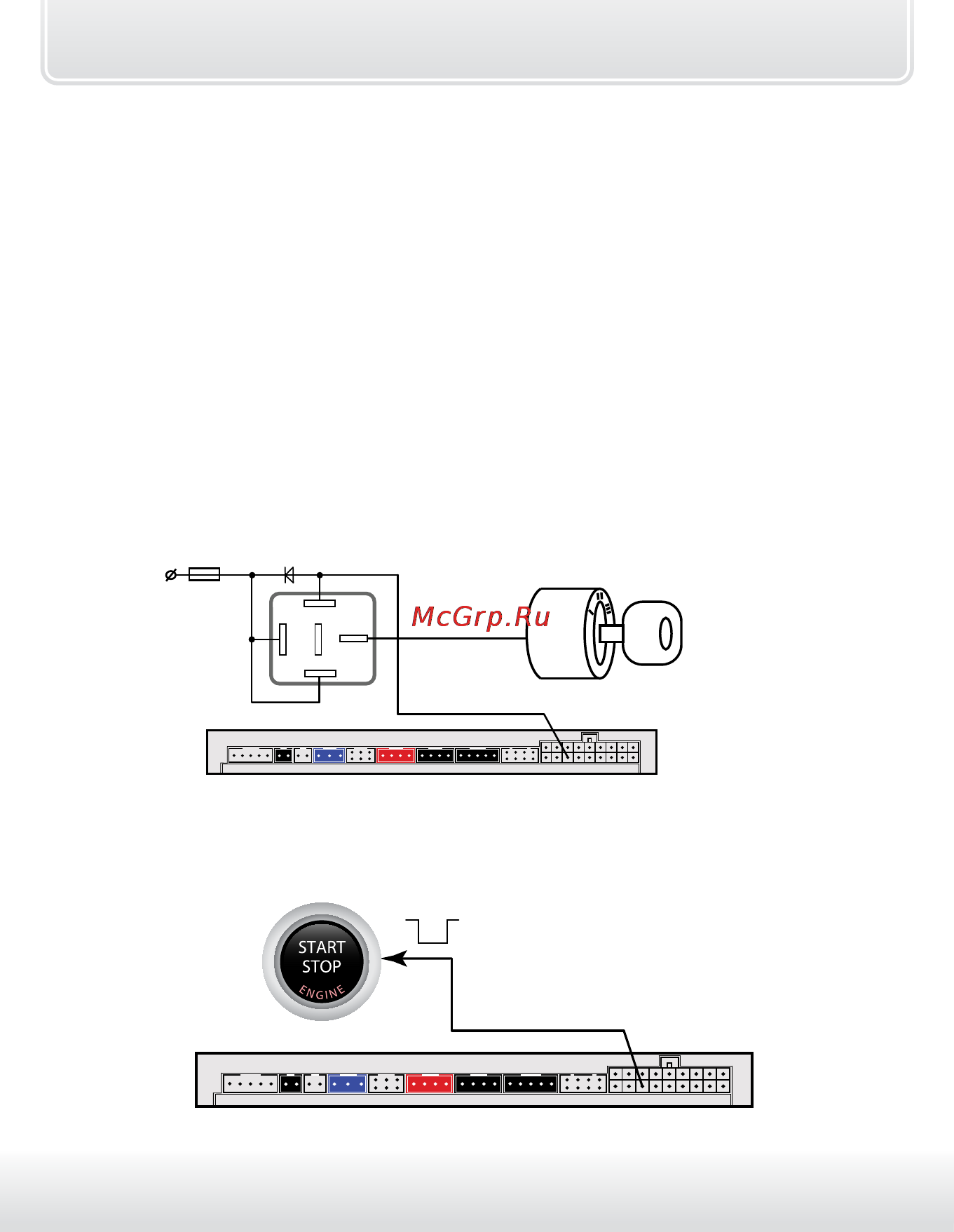

Схема поддержки +12 В на замке зажигания в режиме охраны
с работающим двигателем и в режиме турботаймера (для
автомобилей с ключом зажигания)
желто-белый провод
VD1
86
30
85
87
87а
+12В
30 А
Зажигание
15
замок
зажигания
(-)
(+)
Схема реализации режима охраны с работающим двигателем и
режима турботаймера (для автомобилей с кнопкой «старт-стоп»)
желто-белый провод
отрицательный импульс
управления
