инструкция по установке
61
Разъем для подключения
GSM устройств
Светодиодный индикатор
Сервисная кнопка
Не используется

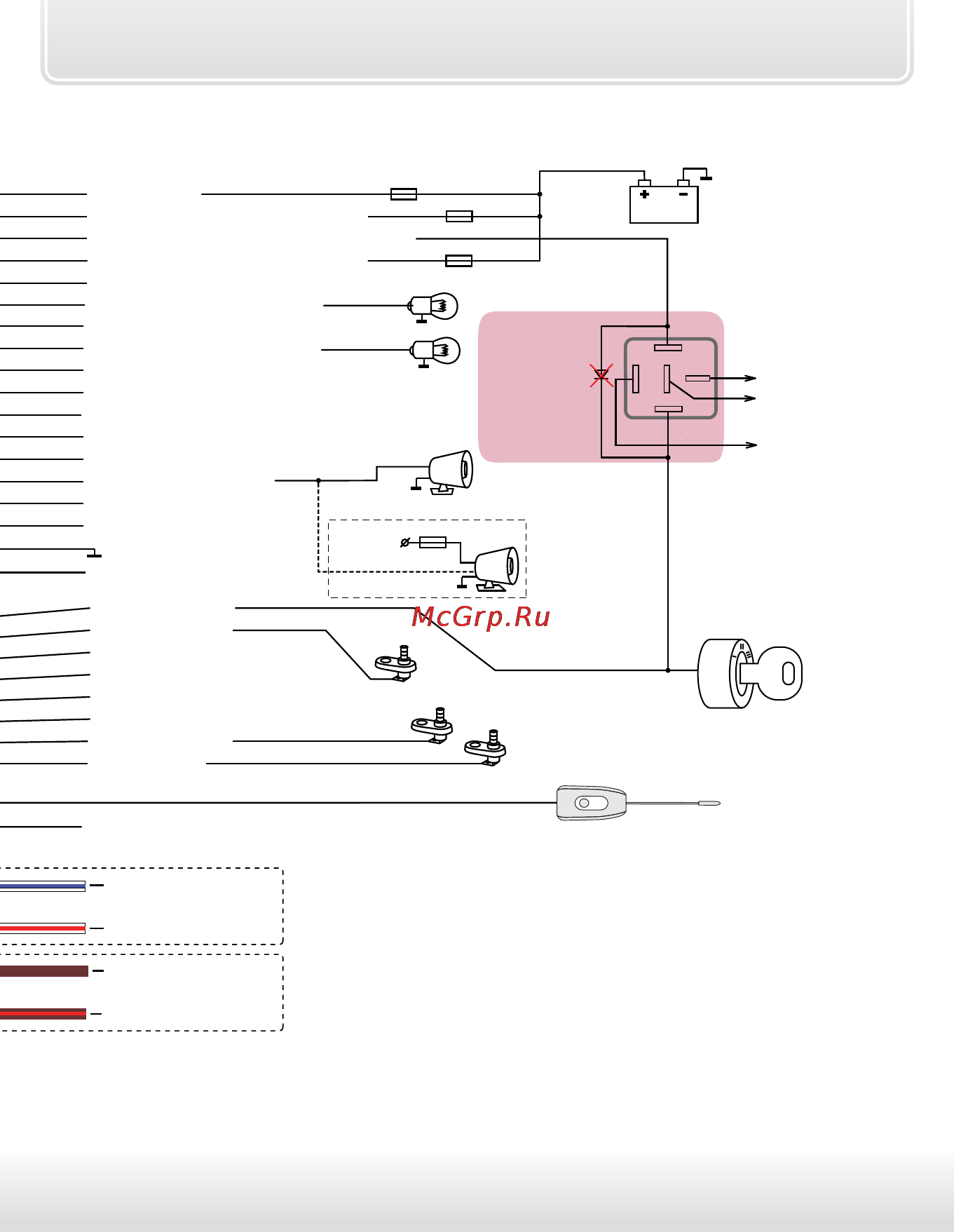

StarLine E60, E61
схема подключения
Разъем для подключения
GPS/ГЛОНАСС антенны*
Разъем для подключения дополнит. датчика (опция)
*Функции определения GPS/ГЛОНАСС координат и управление через телефон
могут быть реализованы при установке в центральный блок автосигнализации
GSM модуля. Данный модуль и GPS/ГЛОНАСС антенна не входят
в комплектацию автосигнализации StarLine E60, E61.
Модуль приемопередатчика
Общий
НЗ
НР
+12 В
Выход состояния (200 мА) (–)
Вход дверей (+ / –)
Вход капота (
–)
АКБ
Вход зажигания (+)
Выход на внешнюю блокировку (200 мА) (–)
Реле
блокировки
10 А
Вход стояночного тормоза (–)
Вход педали тормоза (+)
Вход багажника (
–)
Вход событий (+ /
–)
Вход контроля работы двигателя (+ /
–)
10 А
5 А
Доп. канал №1 (200 мА) (–)
Доп. канал №2 (200 мА) (
–)
Доп. канал №3 (200 мА) (
–)
Выход на сирену (2А) (+)
Доп. канал №4 (200 мА) (
–)
Не используется
Доп. канал №5 (200 мА) (–)
Выход на световые сигналы (+)
Выход на световые сигналы (+)
Не используется
86
30
85
87
87а
черно-белый
черный
желто-оранжевый
желто-синий
серый
желто-белый
желто-красный
желто-черный
зелено-желтый
фиолетовый
зелено-черный
розовый
красный
красный
черно-красный
красный
сине-красный
оранжево-фиол.
оранжево-белый
сине-черный
оранжево-синий
серо-черный
оранжево-серый
желтый
синий
зеленый
Питание световых сигналов и сирены
Питание световых сигналов и сирены
Питание блока
Контакт '15'
Зажигание
Замок
зажигания
Х1
Х2
Х3
Х4
Х5
Х6
Х7
Х8
Х9
Х10
(-)
(+)
Альтернативное управление ЦЗ (200 мА) (–)
+12 В
3 А
Автономная сирена
вход управления (+)
(белый)
Альтернативное управление светом (200 мА) (–)
CAN - H
CAN - L
CAN - L
CAN - H
бело-синий
бело-красный
коричневый
коричнево-красный
Линия В
Линия А
Диод
устанавливать
не нужно
(если диод
установлен
в колодке реле,
то удалите его)
