влияют на срок службы самого ремня и подшипников валов на которых
установлены шкивы. При необходимости регулировки натяжения клинового ремня
ослабьте крепежные болты электродвигателя, сместите его в нужном направлении
(вверх или вниз ), затяните крепежные болты. Или отрегулируйте натяжение ремня
роликом 3, изменяя его положение.
1. Шкив электродвигателя (II)
2. Промежуточный шкив (III)
3. Натяжной ролик
4. Шкив шпинделя (I)

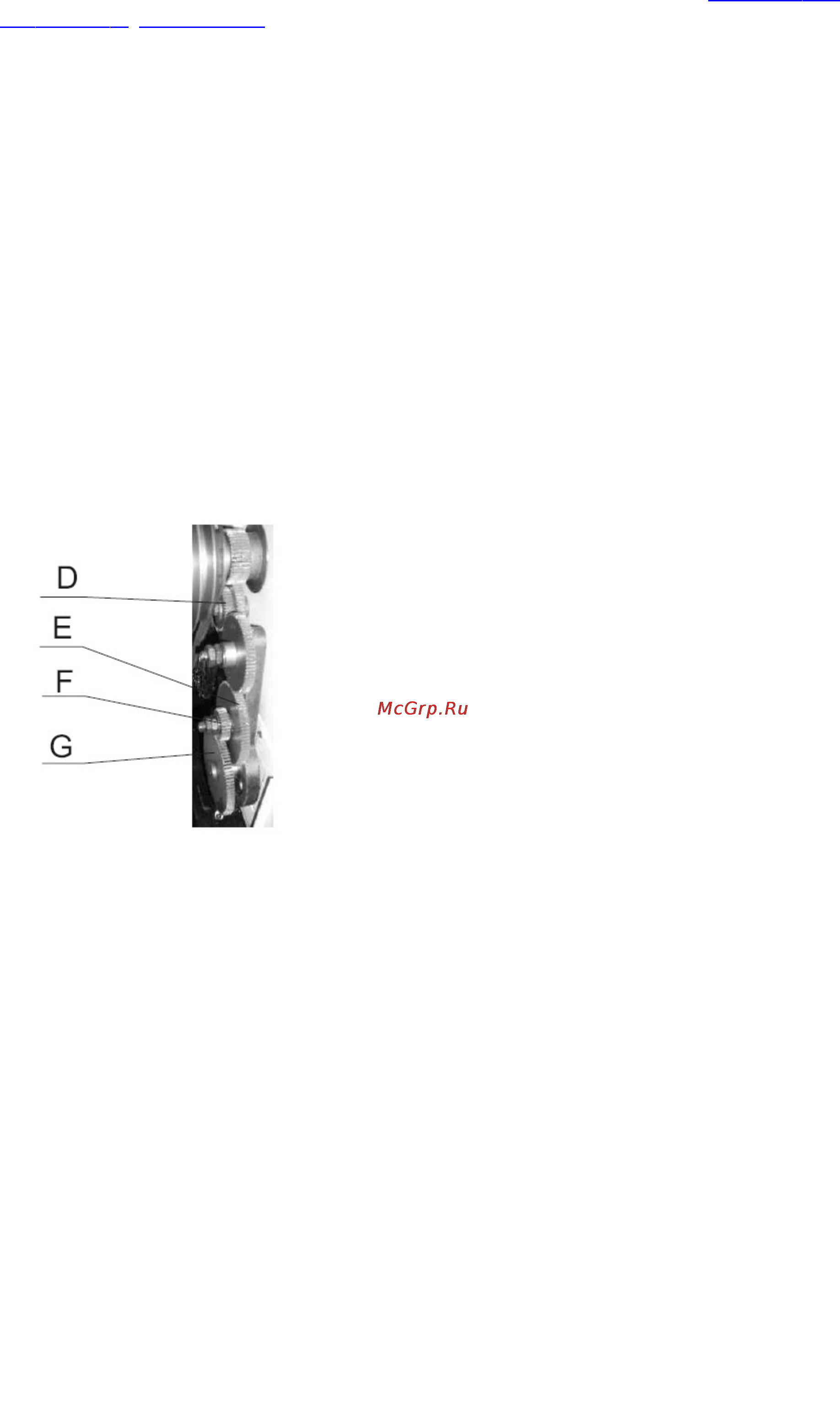

Выбор величины подачи и шага резьбы.
Установка величины подачи или шага резьбы осуществляется при помощи
гитары сменных шестерен и рукояток 1) в соответствии со значениями,
указанными в таблице. Таблица расположена на
защитном кожухе шпиндельной бабки.
