ООО «ТРИОД» г. Королев ул. Силикатная 65, тел. 8-495-504-33-68, e-mail tri _ d @ me . com,
info @ trio - d . ru, www. trio - d .ru

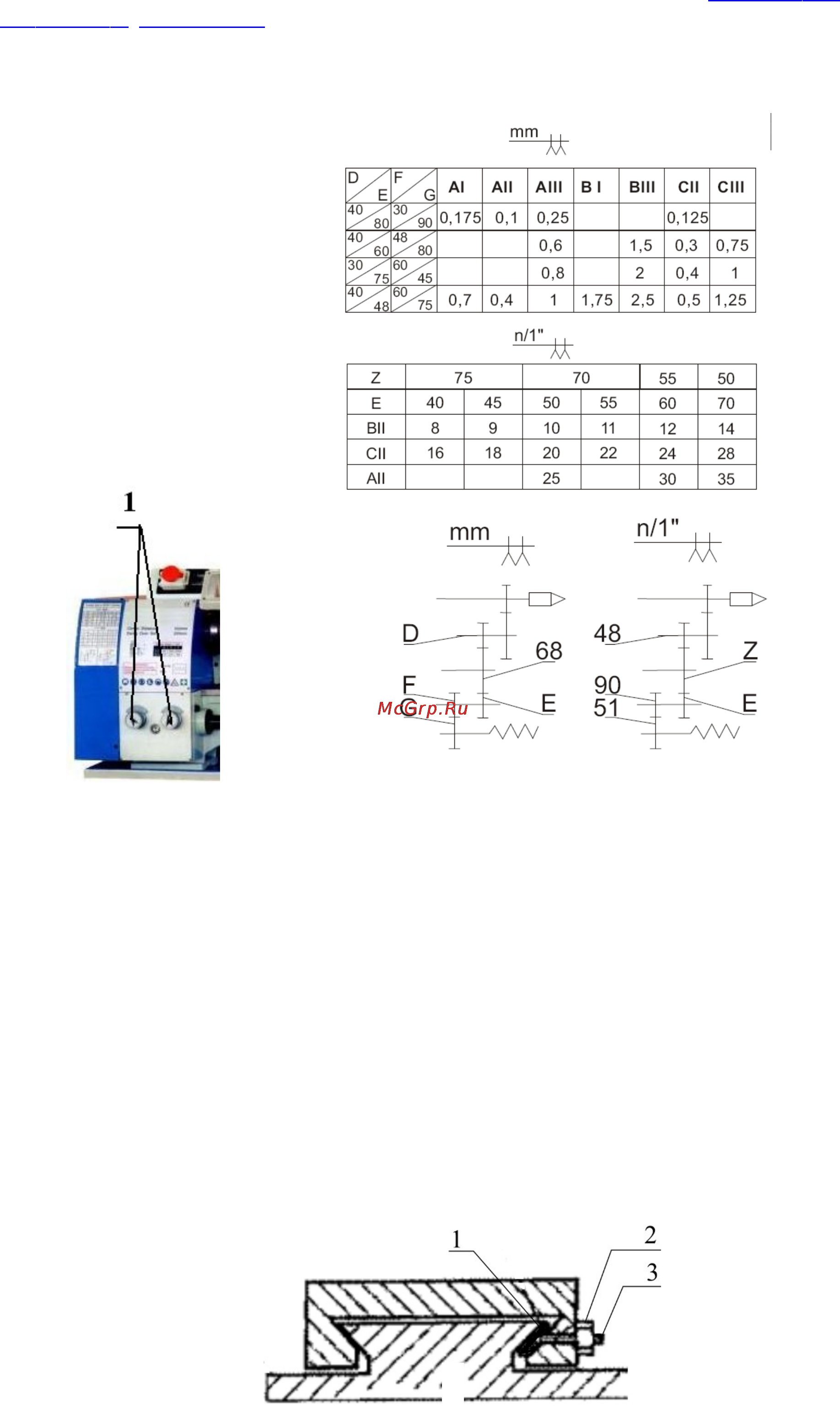

Для замены шестерен D, E, F, G открутите гайки перед шестернями
(служащих для фиксации шестерен по оси валов). Снимите шестерни. Установите
необходимые шестерни и зафиксируйте их на валах при
помощи гаек. Для изменения межосевого расстояния между шестерен ослабьте
зажимной болт, измените положение сектора или переместите ось, на которой
устанавливаются шестерни E и F. При регулировке зазоров между шестернями
следите, чтобы зазоры были наименьшими, но при этом шестерни вращались
свободно (см. рис ).
Настройка поперечных и продольных салазок.
Зазор между сопрягающими направляющими поперечных и верхних салазок
регулируют с помощью прямых клиньев 1, которые ограничивают зазор в
трапециевидной направляющей. Уменьшение зазора происходит при помощи
болтов 3 . Если закручивать болты, то зазоры будут уменьшаться, и наоборот, если
выкручивать болты, то зазоры будут увеличиваться. После регулировки закрутите
гайки 2, обратите внимание, чтобы болты 3 остались в установленной позиции.
13
