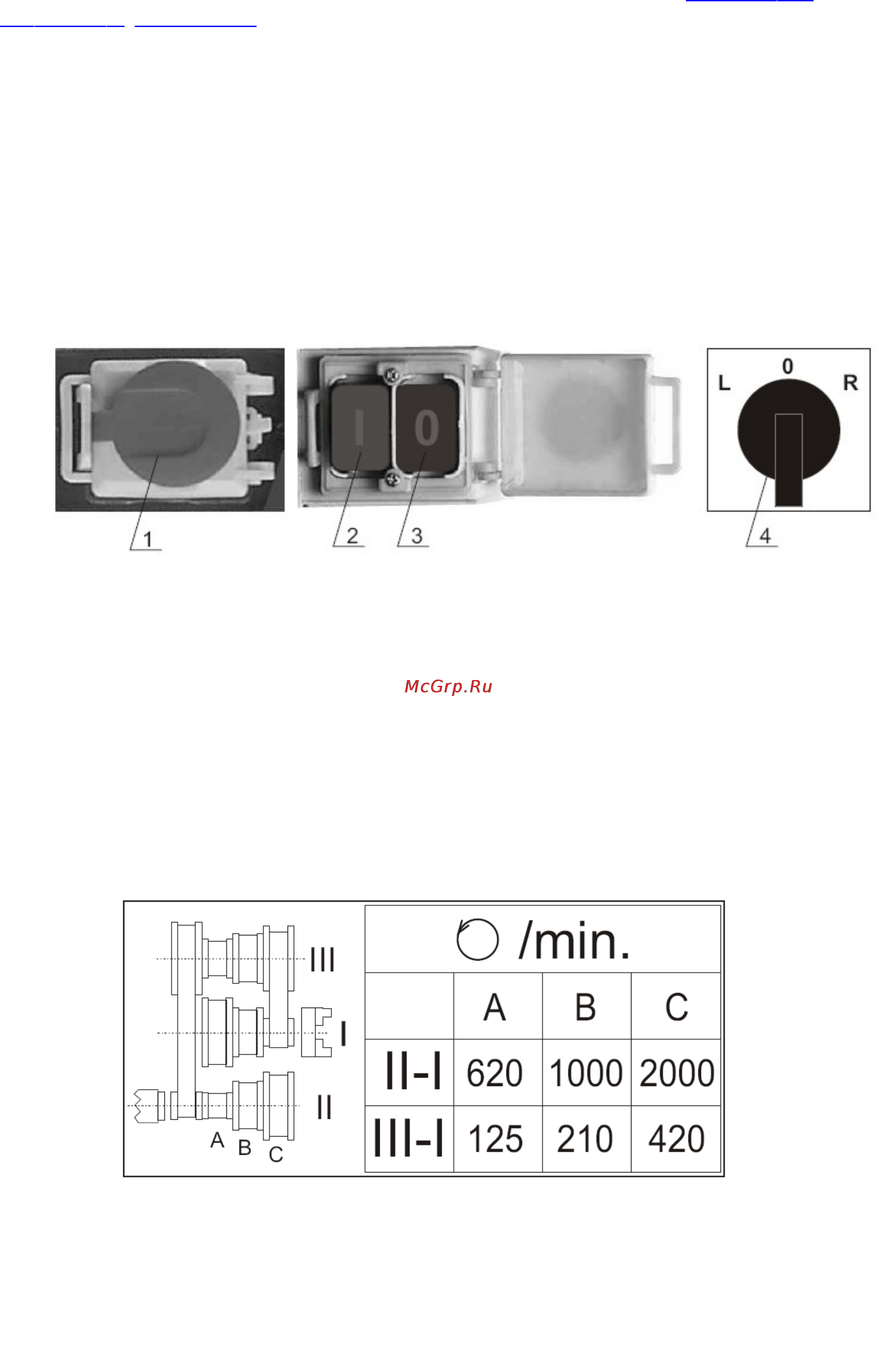

Кнопка 4 – Трёхпозиционный переключатель для изменения направления
вращения шпинделя (реверс), вращение влево/вращения нет/вращение вправо.
Внимание! Не изменяйте направление вращения шпинделя при
работающем электродвигателе! Переключать только после
выключения электродвигателя кнопками 3 или 1. Не выполнение
этого требования приведет к выходу из строя электрического блока
управления!
Органы управления станком.
Выбор скоростей шпинделя (см. рис.).
Величина оборотов шпинделя выбирается в зависимости от материала
обрабатываемого на станке. Величина оборотов шпинделя изменяется с помощью
переустановки клиновых ремней на шкивах.
Внимание! Изменение положения клиновых ремней на шкивах
производите на выключенном оборудовании!
Таблица установки величины вращения шпинделя находится на шпиндельной
бабке.
Органы управления фартука и суппорта (см. рис.).
