3.4 Краткое описание конструкции оборудования (см. рис. ).

Поддон 1 для сбора охлаждающей жидкости и стружки. Станина 12 с

направляющими 10 каретки суппорта 9 и задней бабки 11. Неподвижная

шпиндельная бабка 2 со шпинделем, электрическим блоком управления 3.

Передвижная задняя бабка, закрепляемая на станине в необходимом

местоположении. Фартук 5 с механизмом передачи движения от маховика ручного

перемещения к рейке и с механизмом соединения маточной гайки с ходовым

винтом. Суппорт состоящий из: каретки суппорта, перемещающейся по

направляющим станины; поперечных салазок 8, перемещающихся по

направляющим каретки; поворотной части с направляющими для верхних салазок

7, несущих резцедержатель 6. Каретка суппорта перемещается вручную или

механически. Поперечные и верхние салазки перемещаются вручную. По

необходимости можно установить подвижный или неподвижный люнеты

(поставляются отдельно).

3.5 Количество рабочих необходимых для работы на оборудовании.

На данном станке, одновременно может работать только один человек.

Внимание! На станке должны работать только лица старше 18 лет.

3.6 Место расположение рабочего во время работы на оборудовании.

Для правильного и свободного управления станком рабочий должен

находиться с передней стороны станка. Только при таком положении рабочего во

время работы на станке есть возможность свободно управлять всеми

необходимыми механизмами станка.

4. Монтаж и установка.

4.1Транспортировка.

Токарный станок транспортируется в фанерной упаковке на деревянном

поддоне, к которому он крепится с помощью болтов.

Внимание! Во время транспортировки и сборки станка необходимо

соблюдать максимальную

осторожность.

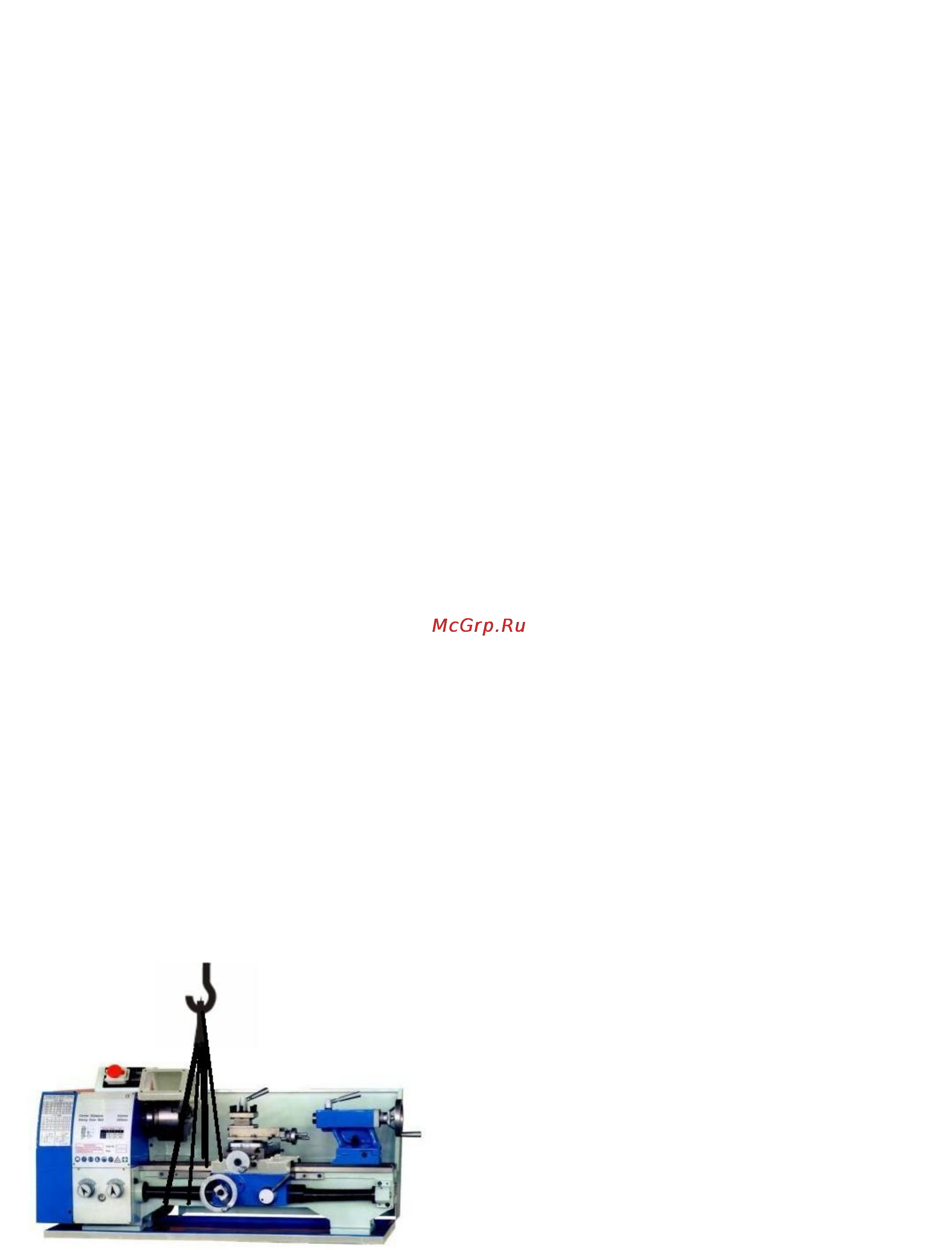

Перед транспортированием станка в

распакованном виде необходимо

убедиться в том, что перемещающиеся

узлы (задняя бабка и каретка суппорта)

надежно закреплены на станине. В местах

прикасания каната к станку нужно ус-

тановить деревянные прокладки (канат не

должен прикасаться к защитному кожуху
