ООО «ТРИОД» г. Королев ул. Силикатная 65, тел. 8-495-504-33-68, e-mail tri _ d @ me . com,
info @ trio - d . ru, www. trio - d .ru

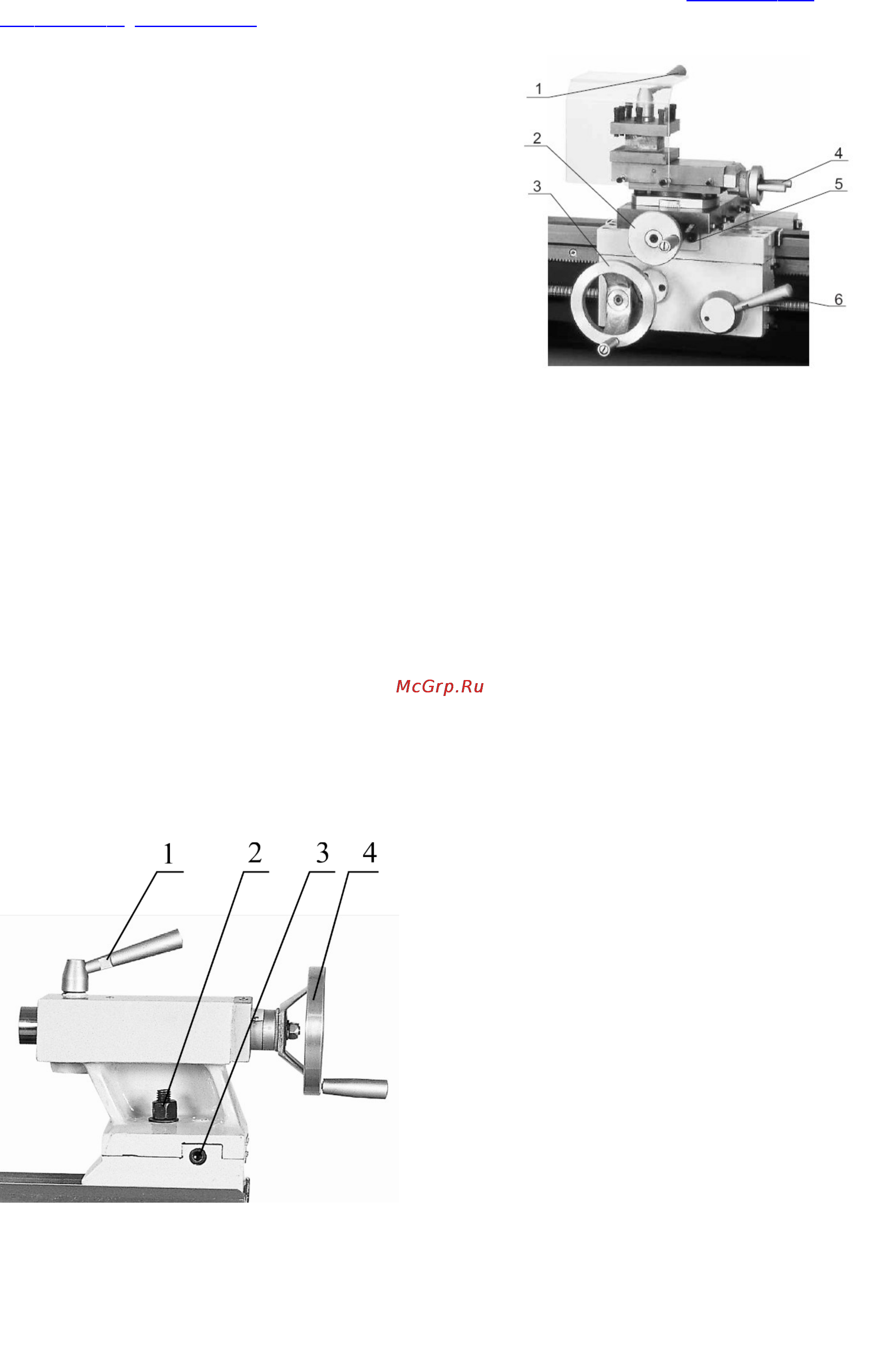

1. Рукоятка поворота резцедержателя 1:
Вращение против часовой стрелки –
открепление резцедержателя. Вращение по
часовой стрелке – закрепление
резцедержателя. Поворот резцедержателя
осуществляется рукой против часовой
стрелки. Резцедержатель имеет четыре
фиксированных положения, через 90
0
.
2. Рукоятка ручного перемещения
поперечных салазок суппорта 2: Вращение
по часовой стрелке – перемещение салазок
вперед. Вращение против часовой стрелки – перемещение салазок назад.
3. Маховик ручного перемещения каретки суппорта 3: Вращение против
часовой стрелки – перемещение каретки суппорта влево. Вращение по часовой
стрелке – перемещение каретки суппорта вправо.
4. Рукоятка ручного перемещения верхних салазок суппорта 4: Вращение
по часовой стрелке – перемещение салазок влево. Вращение против часовой
стрелки – перемещение салазок вправо.
5. Рукоятка включения и выключения гайки ходового винта 6: Поворот
вниз – включение гайки. Поворот вверх – выключение гайки.
Органы управления задней бабки (см. рис.).
1. Рукоятка зажима пиноли задней бабки 1: Вращение по часовой
стрелке – пиноль зажата. Вращение против часовой стрелки – пиноль отжата.
2. Маховик перемещения пиноли задней бабки 2: Вращение по часовой
стрелке – перемещение пиноли влево.
Вращение против часовой стрелки –
перемещение пиноли вправо.
3. Гайка зажима задней бабки 3:
Вращение против часовой стрелки –
открепление задней бабки. Вращение по
часовой стрелке – закрепление задней
бабки.
4. Регулировочный болт 4: Два
регулировочных болта, по одному на
каждой стороне задней бабки,
предназначены для регулировки осевого
смещения задней бабки.
10
