Вылет пиноли 68 мм.
Диапазон продольной подачи 0,1-0,2
Диапазон оборотов 125 – 2000 об / мин.
Метрическая резьба 0.4 – 3 мм / об.
Дюймовая резьба 10-44 ниток/"
Потребляемая мощность 550 Вт
Используемое питание 3 / N/ PE AC / 400 В. 50 Гц.
Габариты (длинна Х ширина Х высота) 1115X625X1330мм
Масса 109/145 кг.
3.2. Уровень шума оборудования
Уровень акустической мощности А( L
wa
).
L
wa
=78,25 Дб(А) – Значение измерено с нагрузкой.

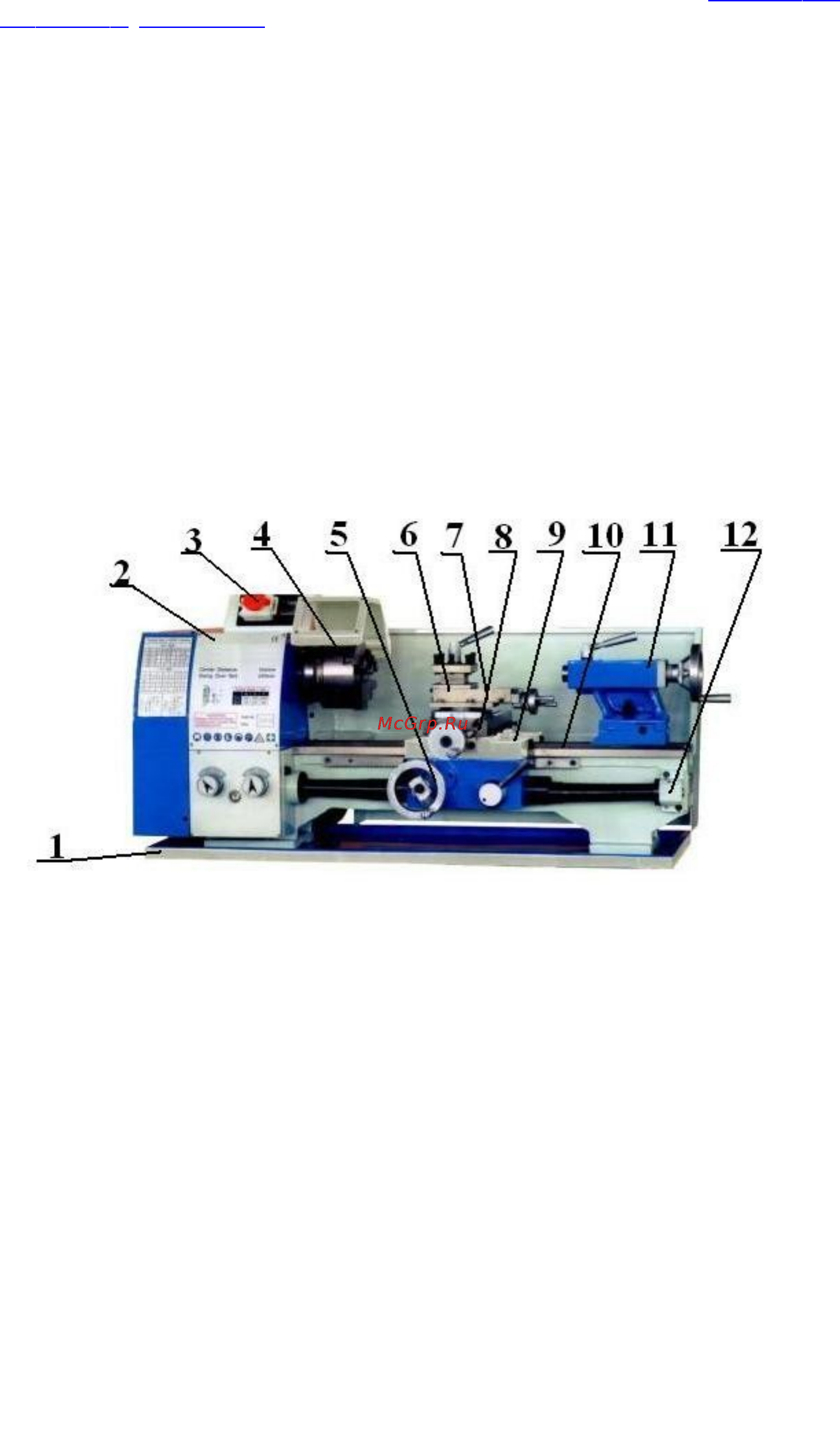

3.3 Основные узлы и детали оборудования
