Pioneer GM-X554 [33/76] Anschluß der lautsprecher klemmen
![Pioneer GM-X554 [33/76] Anschluß der lautsprecher klemmen](/views2/1001793/page33/bg21.png)
8
ENGLISH ESPAÑOL
DEUTSCH FRANÇAIS
ITALIANO NEDERLANDS

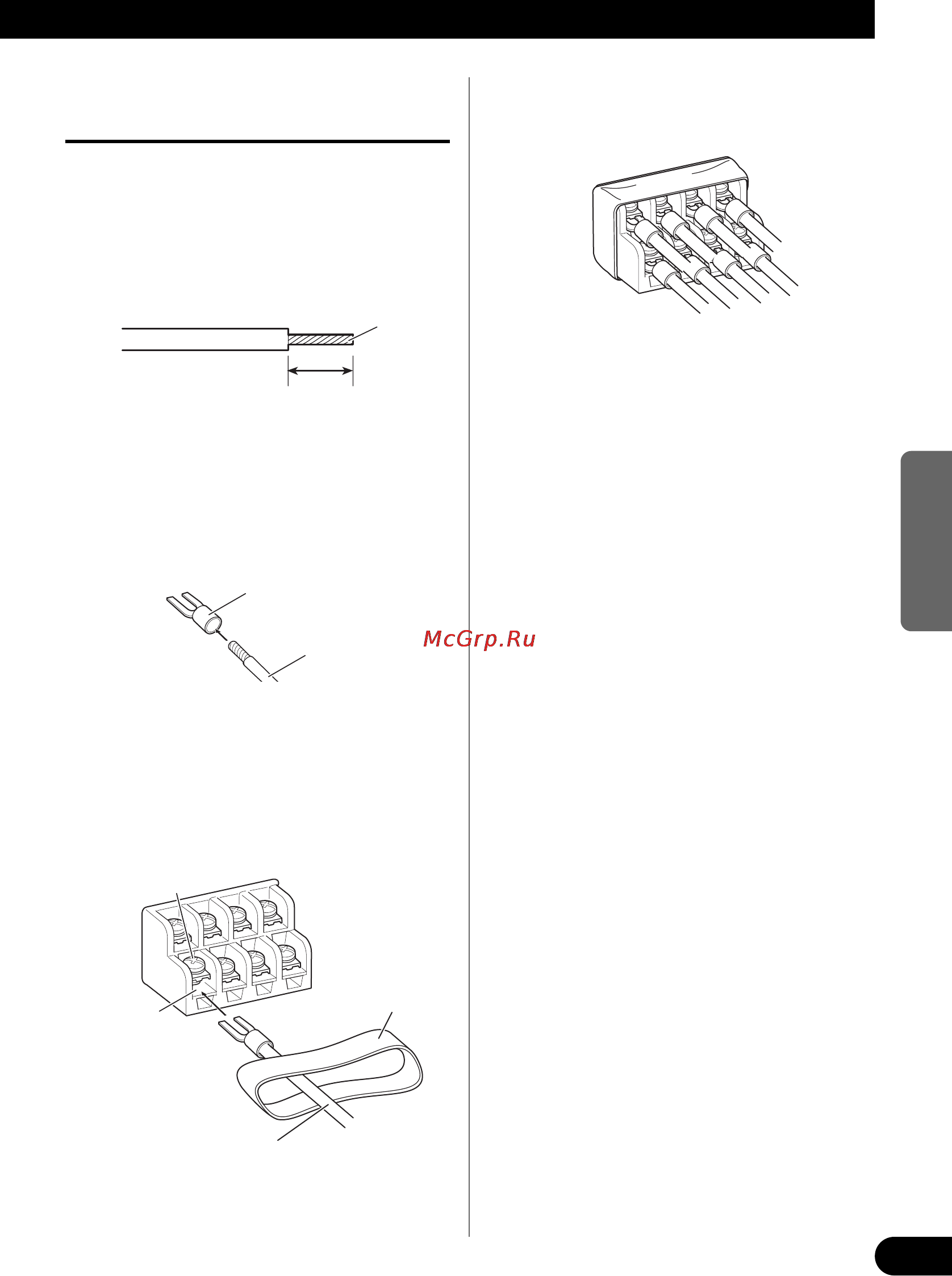

Anschluß der Lautsprecher-
Klemmen
1. Die Enden der Lautsprecherkabel
um ca. 10 mm mit einer Kneifzange
oder einem Schneider abisolieren
und die Kabelenden zusammen-
drehen.
2. Bringen Sie Kabelschuhe an den
Enden der Lautsprecherkabel an.
Kontaktzungen nicht mitgeliefert.
• Mit einer Zange o.ä. die Kontaktzungen am
Draht festklemmen.
3. Schließen Sie die Lautsprecher-kabel
an die Lautsprecherklemmen an.
• Die Lautsprecherkabel zum Anschluß durch
die Klemmenabdeckung führen.
• Die Lautsprecherdrähte fest mit den
Klemmenschrauben befestigen.
4. Auf die Klemmenabdeckung
drücken.
10 mm
Zusammendrehen
Lautsprecher-
klemme
Lautsprecherkabel
Klemmenschraube
Lautsprecherkabel
Kontaktzunge
Klemmen-
abdeckung
