Pioneer GM-X554 [9/76] Connecting the speaker terminals
![Pioneer GM-X554 [9/76] Connecting the speaker terminals](/views2/1001793/page9/bg9.png)
8
ENGLISH ESPAÑOL DEUTSCH FRANÇAIS
ITALIANO NEDERLANDS

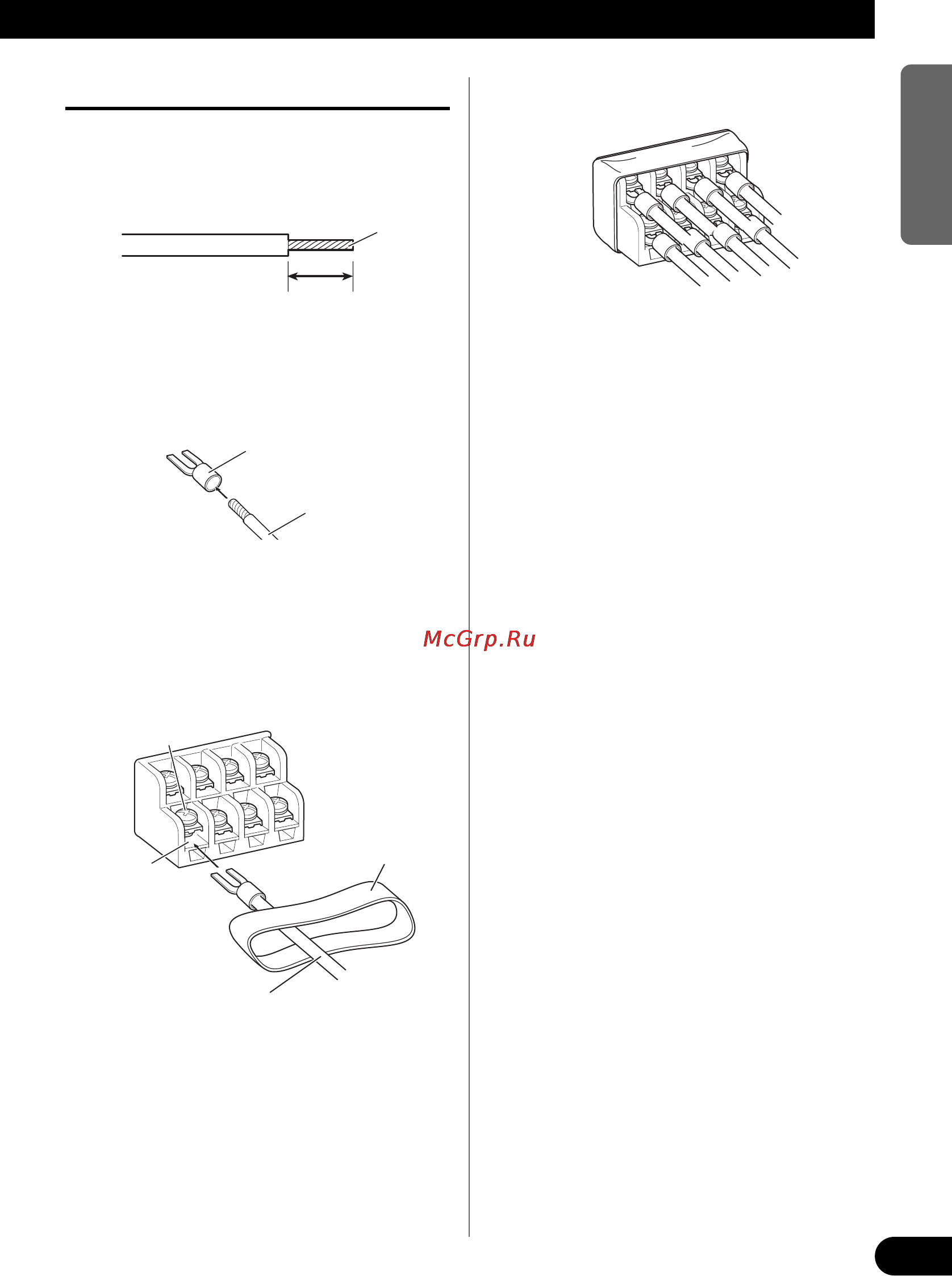

Connecting the Speaker Terminals
1. Expose the end of the speaker wires
using nippers or a cutter by about
10 mm and twist.
2. Attach lugs to speaker wire ends.
Lugs not supplied.
• Use pliers, etc., to crimp lugs to wires.
3. Connect the speaker wires to the
speaker terminals.
• Connect the speaker wires, passing them
through the terminal cover.
• Fix the speaker wires securely with the termi-
nal screws.
4. Push on the terminal cover.
10 mm
Twist
Speaker wire
Lug
Speaker
terminal
Terminal cover
Terminal screw
Speaker wire
