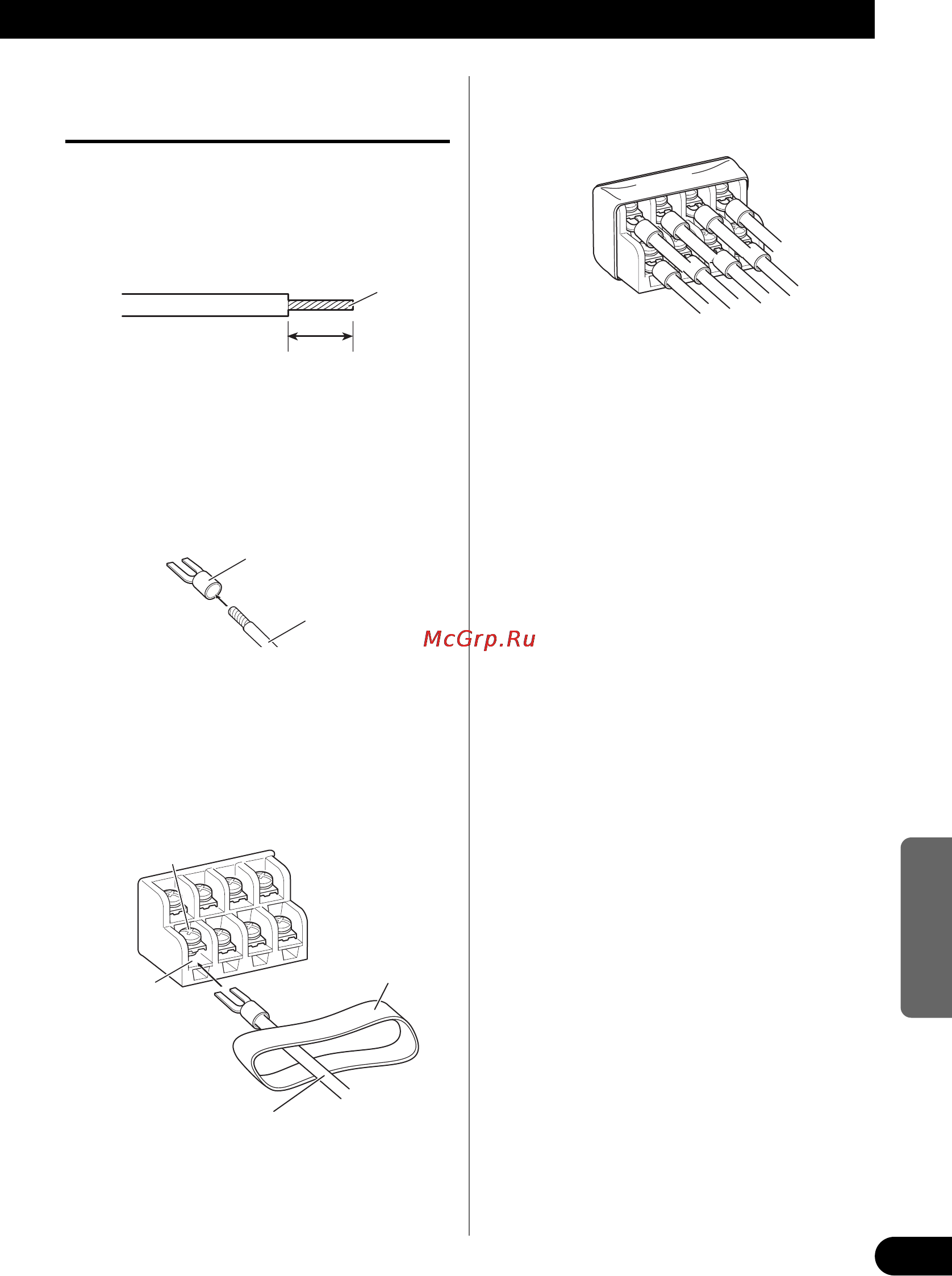

Come collegare il terminale degli
altoparlanti
1. Utilizzando delle pinze oppure una
tagliatrice esporre l’estremità dei
cavi di altoparlanti per circa 10 mm
e torcerla.
2. Applicare degli spinotti alle estrem-
ità del cavo degli altoparlanti.
I capicorda non sono forniti.
• Usare le pinze, ecc., per raggrinzire i capicor-
da stringendoli ai cavi.
3. Collegare i cavi degli altoparlanti al
terminale degli altoparlanti.
• Collegare i cavi degli altoparlanti, facendoli
passare attraverso la copertura del terminale.
• Fissare saldamente i cavi con le viti per
morsetti.
4. Rimettere la copertura del termi-
nale.
10 mm
Torcere
Vite del terminale
Terminale
degli altoparlanti
Cavo di altoparlante
Capicorda
Cavo di altoparlante
Copertura del
terminale
