8
ENGLISH ESPAÑOL DEUTSCH
FRANÇAIS
ITALIANO NEDERLANDS

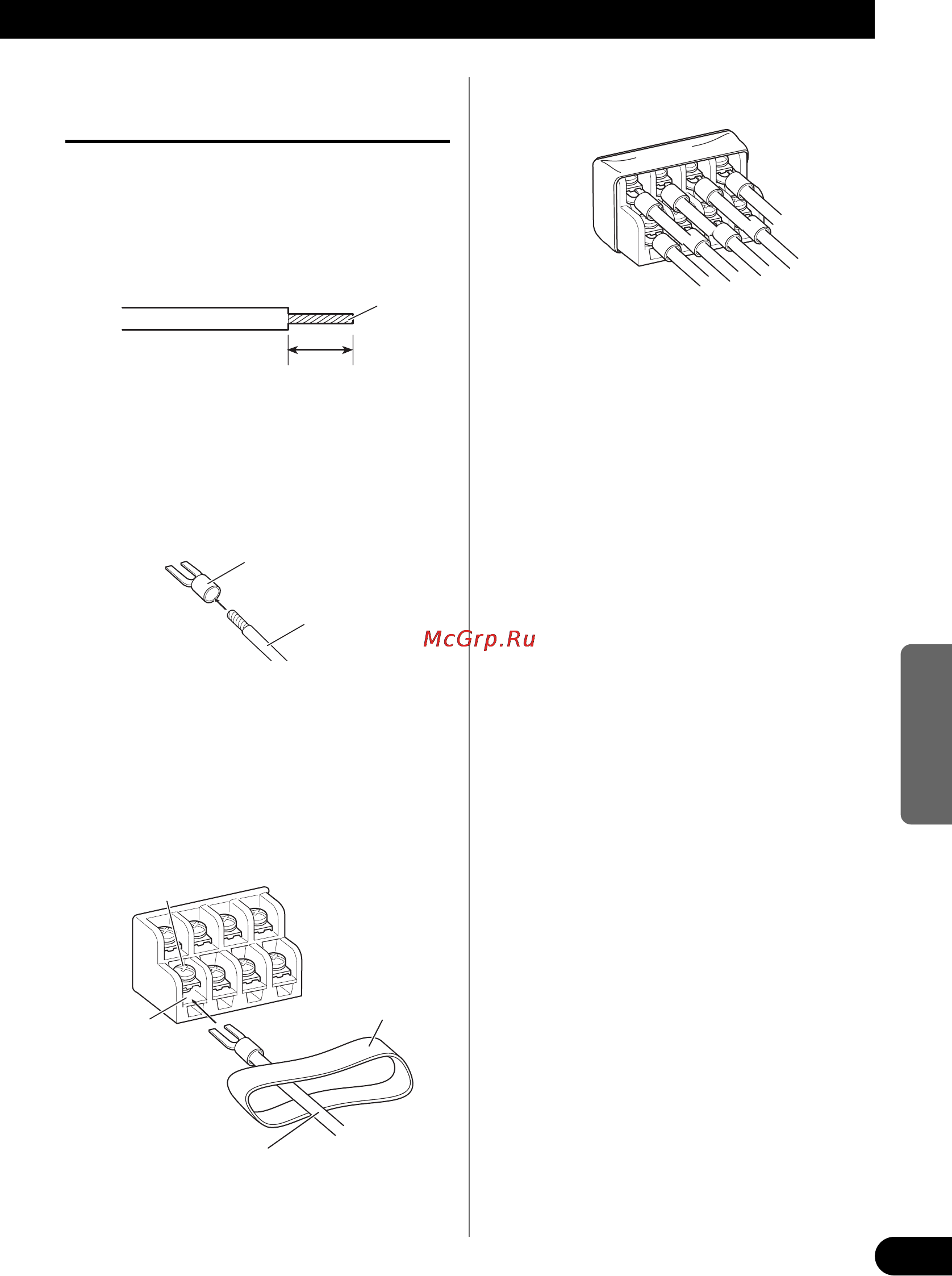

Raccordement des bornes des
haut-parleurs
1. Dénudez l’extrémité des câbles de
liaison aux haut-parleurs par une
pince ou un couteau sur 10 mm env-
iron et torsadez les brins des câbles.
2. Fixez une cosse à l’extrémité de
chaque câble de haut-parleur. Les
cosses ne sont pas fournies.
• Utilisez un outil spécial, etc., pour sertir la
cosse sur le câble.
3. Reliez les câbles de liaisons aux
haut-parleurs aux bornes des haut-
parleurs.
• Branchez les câbles des haut-parleurs après
les avoir engagé dans le cache des bornes.
• Serrez soigneusement les cosses au moyen
des vis.
4. Appuyez sur le cache des bornes.
10 mm
Torsadez
Borne des un
haut-parleur
Câble de liaison à un haut-parleur
Vis de borne
Câble de liaison
au haut-parleur
Cosse
Cache
des bornes
