Руccкий 99
Предупреждение
Опасность повреждения. Никогда не
прочищать засоренную форсунку
проволокой или иглой, только
промывать горячей водой (см.
Устранение неисправностей“)
Î Проверить шланги и уплотнения на
наличие повреждений. Для замены
неисправных деталей обратиться в
сервисную службу.
Î Проверить на износ щетку, при
необходимости заменить.
Щетки износились, если щетина
имеет длину желтой индикаторной
щетины.
Î
Слить воду из резервуаров для
чистой и грязной воды.
Î Опрокинуть аппарат назад и
поставить на ведущую дугу.
Î Вывинтить левый и правый винт
чистящей головки.
Î Снять чистящую головку.

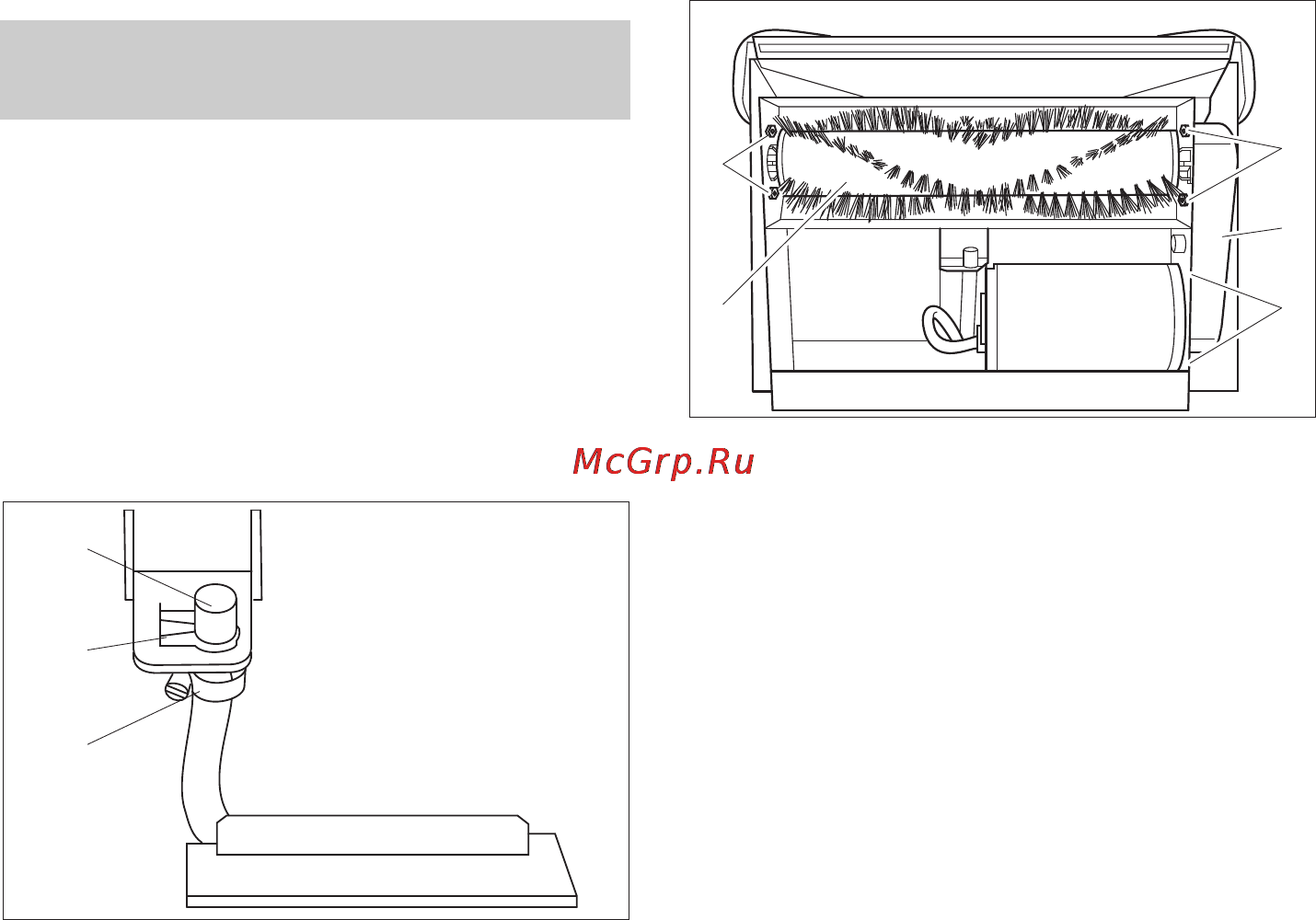

1 Насадка
2 Зажим-держатель
3 Хомут для крепления шланга
Î Снять боковой зажим-держатель.
Î Вытянуть назад форсунку из
удерживающего листа.
Î Открыть хомут для шланга
и снять
форсунку с шланга.
Î Вставить в шланг новую форсунку.
Î Снова собрать в обратной
последовательности.
Указание
При установке форсунки в
удерживающий лист соблюдать
правильность расположения форсунки.
Î Слить воду из резервуаров для
чистой и грязной воды.
Î Опрокинуть аппарат назад и
поставить на ведущую дугу.
Î Вывинтить левый и правый винт
чистящей головки.
Î Снять чистящую головку.
1 Щеточный вал
2 Винты опоры щеток
3 Зубчатый ремень кожуха
4 Гайки крепления двигателя
Î Выкрутить винт зубчатого ремня
кожуха и снять кожух.
Î Ослабить гайки крепления двигателя
и передвинуть двигатель к щетке.
Î Снять зубчатый ремень.
Î Ослабить резьбовой штифт
зубчатого шкива щетки и снять шкив.
Î Вывинтить винты подшипника
для
щеток и вытащить подшипник из
вала для щеток.
Î Поднять хвостовик привода вала для
щеток из корпуса прибора и вытянуть
из подшипника в противоположную
сторону.
Î Установить новую щетку в обратной
последовательности.
Каждые 25 часов работы
Работы по техническому
обслуживанию
Замена форсунки
1
2
3
Замена щетки
1
2
2
3
4
