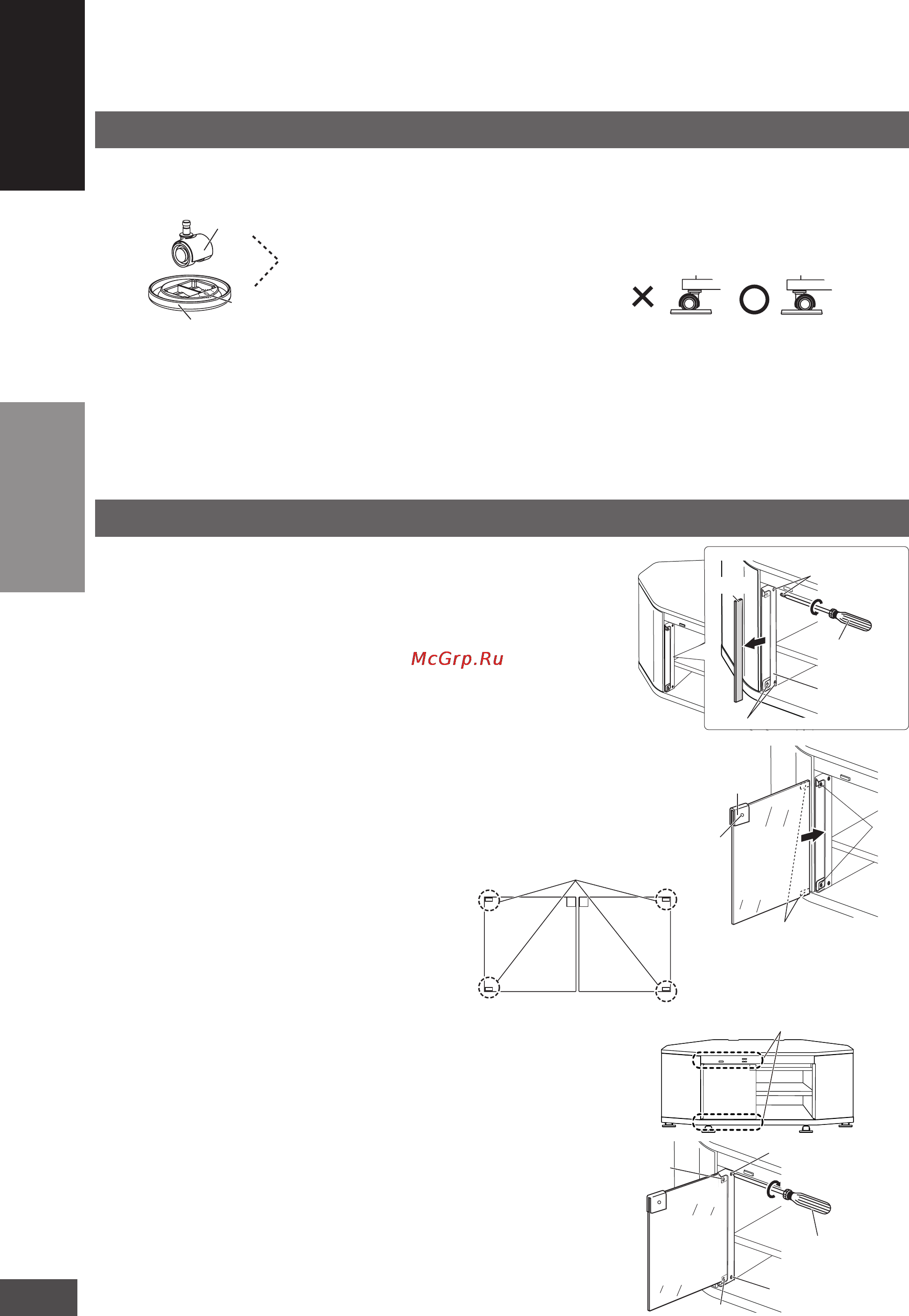

Крепление роликов
Чтобы зафиксировать настоящую систему,
установите упоры под все 5 роликов.
Упор под ролик
Крышка
Козырек ролика
должен быть
повернут к стрелке.
Стрелка
• Для установки упоров под ролики нужно не
менее 2 человек.
Проявляйте осторожность, чтобы не прищемить
пальцы.
• См. стр. 7, где описано, как поднять тумбу.
(Направление ролика)
Поверните все передние ролики внутрь, чтобы
упоры роликов не выступали.
наружу
внутрь
Установка стеклянной дверцы
Удалите 4 винты из кронштейна стеклянной
полки и извлеките плиту.
• Используйте крестообразную отвертку, которая подходит
под размер винты.
Плотно вставьте стеклянную дверцу (входит
в комплект) в кронштейн стеклянной полки и
предварительно затяните 2 винты спереди.
• На рисунке справа показан порядок закрепления левой
стеклянной дверцы.
•
К поверхности стеклянной дверцы
приклеены противоскользящие прокладки.
При установке оставьте противоскользящие
прокладки без изменений.
•
На одной стороне магнитной защелки
расположено отверстие. Это внутренняя
часть стеклянной дверцы.
Закройте стеклянную дверцу и отрегулируйте
зазоры сверху и снизу.
Осторожно откройте стеклянную дверцу во
избежание ее смещения. Крепко затяните
2 винты, расположенные в передней
части, а затем крепко затяните 2 винты,
расположенные в задней части.
• Закрепите вторую стеклянную дверцу аналогичным
образом.
Винт
Магнитная
защелка
Отверстие
Противоскользящая
прокладка
Левая
стеклянная
дверца
(внутренняя
сторона)
Винт
Винт
Кронштейн
стеклянной
полки
Крестообразная
отвертка
Плита
1
2
3
Винт
Винт
Винт
Крестообразная
отвертка
Левая
стеклянная
дверца
(внутренняя
сторона)
Винт
Отрегулируйте зазоры сверху и снизу.
Установка и сборка тумбы
Установка и сборка тумбы
(Поверхность стеклянной дверцы)
Противоскользящие прокладки
Слева Справа
