РУССКИЙ
7
7
VQT2R74
РУССКИЙ

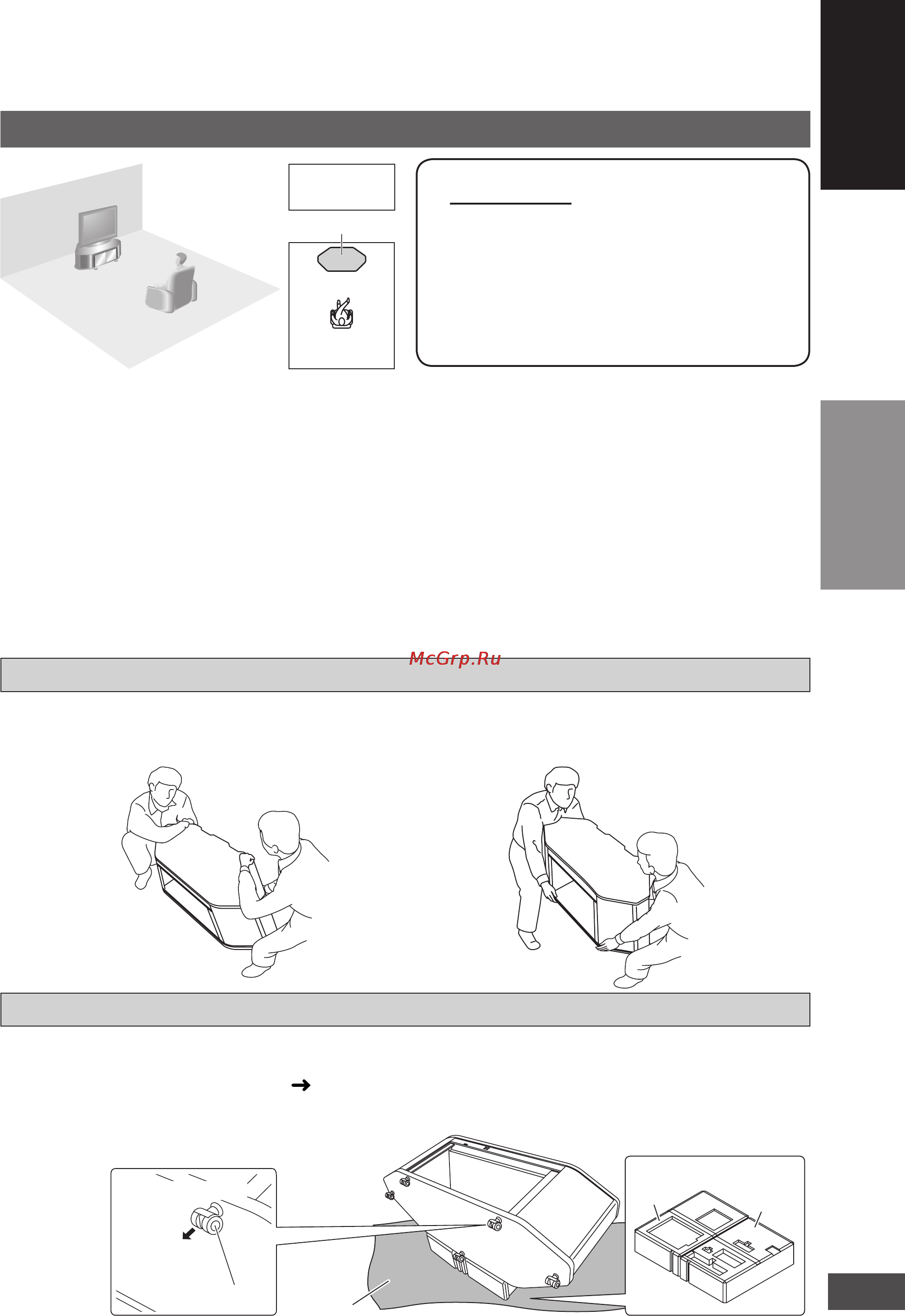

Установка и сборка тумбы
Установка
Пример
установки
Настоящая система
•
Для поднятия тумбы требуется не
менее 2 человек.
•
Используйте крестообразную отвертку.
(Использовать электрический шуруповерт
запрещается.)
•
Избегайте неустойчивых мест. Для установки
выбирайте плоскую поверхность.
•
Осторожно обращайтесь со стеклянными
дверцами.
• Предпринимайте необходимые меры
предосторожности во избежание падения
телевизора. Если тумба стоит на роликах,
обязательно подложите под них упоры роликов.
• Настоящую систему можно установить
так, чтобы задняя часть была придвинута
вплотную к стене. (В зависимости от глубины
устанавливаемой аппаратуры или типа кабеля
установка системы вплотную к стене может
быть невозможна.)
•
Не устанавливайте систему перед шторами,
поскольку они могут загородить выходное
вентиляционное отверстие.
• Если поверхность деревянного пола нежесткая,
могут остаться вмятины от роликов.
• На тумбу системы разрешается ставить только
телевизор.
Категорически запрещается ставить следующие
предметы.
•
Горячие предметы, так как они могут оставить
следы, которые, возможно, не удастся
удалить.
•
Если Вы поставите вазу с водой, то при ее
падении вода может вылиться и попасть в
систему, что может вызвать неисправность.
Передняя сторона
Мягкая
ткань и т.п.
6✽1
6✽
2
Подкладка
Крепко
возьмитесь
и потяните
Ролик
(Нижняя плита)
2 Возьмитесь рукой снизу передней части
и поднимите тумбу, удерживая ее в
горизонтальном положении.
Как поднять тумбу
Снятие роликов
1 Наклоните систему слегка вперед и
возьмитесь рукой снизу задней части.
Передняя
сторона
Задняя сторона
• Во время снятия роликов в тумбе и на тумбе не
должно ничего находиться. (Снимать усилитель
и динамики не требуется, поскольку они
закреплены.)
• Снимайте ролики на полу из мягких материалов
(например, на толстом ковре и т.д.).
•
Чтобы снять ролики, расположите подкладки ( отмеченные
как
6✽1
и
6✽
2 на стр. 4, схема упаковки), используемые
на обоих концах упаковки, и поставьте систему на них таким
образом, чтобы ее задняя часть была направлена вниз.
