10
VQT2R74

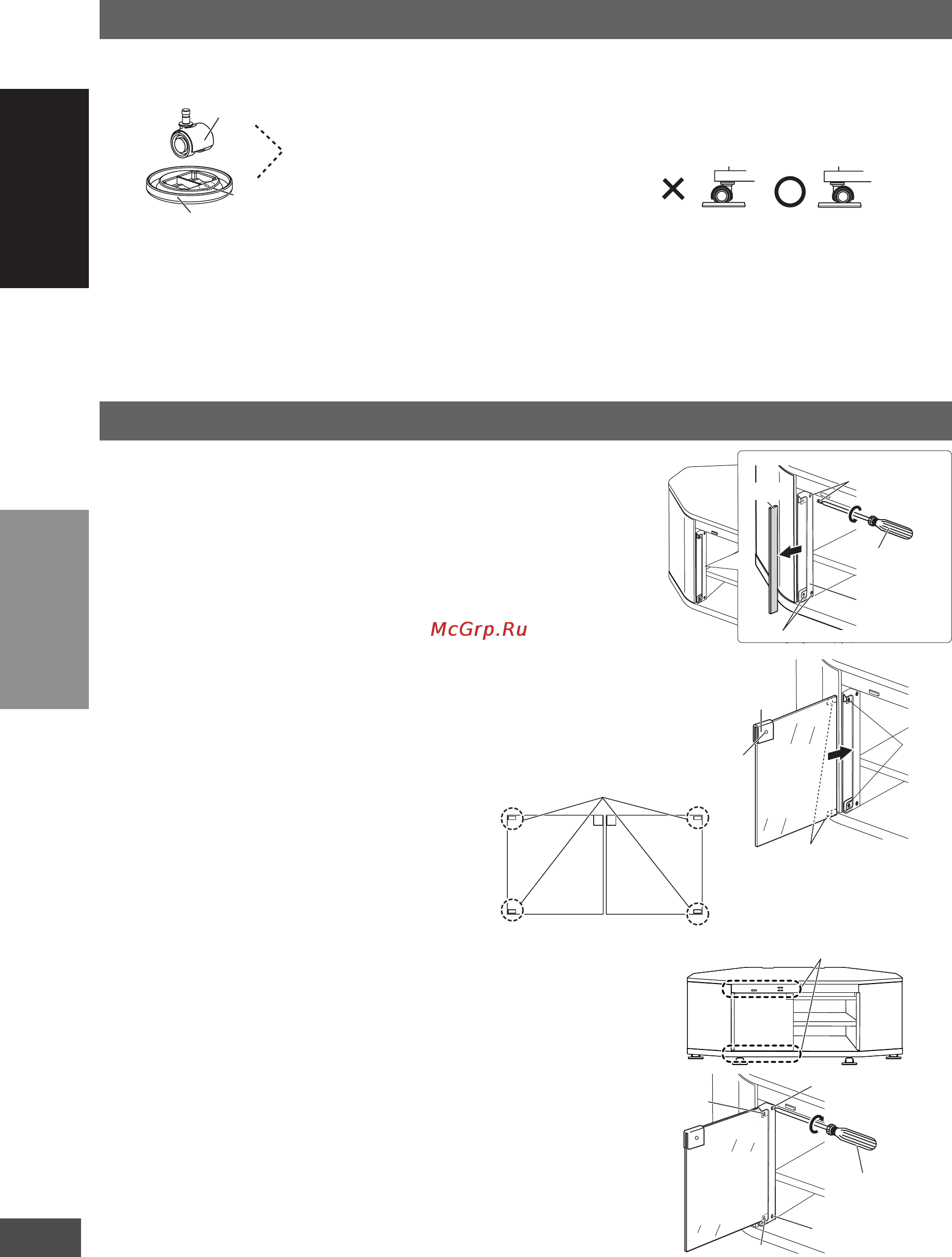

Кріплення коліщаток
Щоб зафіксувати цю систему, встановіть
стопори під всі 5 коліщаток.
Стопор коліщат
Кришка
Козирок коліщатка
має бути повернений
до стрілочки.
Стрілка
• Для регулювання коліщат потрібні щонайменше
2 особи.
Будьте обережні, щоб не прищемити пальці.
• Див. стор. 7, де описано, як підняти раму.
(Напрям коліщатка)
Поверніть всі передні коліщатка усередину, щоб
стопори коліщаток не виступали.
назовні
всередину
Монтаж скляних дверцят
Видаліть 4 гвинти із склотримача й витягніть
панель.
• Використовуйте хрестоподібну викрутку, що підходить під
розмір гвинта.
Щільно вставте скляні дверцята (входять
до комплекту) у склотримач й попередньо
затягніть 2 гвинти спереду.
• На малюнку праворуч показаний порядок закріплення лівих
скляних дверцят.
• До поверхні скляних дверцят
приклеєні протиковзні прокладки.
Під час монтажу залиште
протиковзні прокладки без змін.
•
На одному боці магнітного фіксатора
розташований отвір. Це внутрішня
сторона скляних дверцят.
Закрийте скляні дверцята й відрегулюйте
зазори зверху й знизу.
Обережно відкрийте скляні дверцята, щоб
уникнути їх зсуву. Міцно затягніть 2 гвинти,
розташовані в передній частині, а потім міцно
затягніть 2 гвинти, розташовані в задній
частині.
• Закріпіть другі скляні дверцята таким самим чином.
Гвинт
Магнітний
фіксатор
Отвір
Протиковзна
прокладка
Ліві скляні
дверцята
(внутрішня
сторона)
Гвинт
Гвинт
Склотримач
Хрестоподібна
викрутка
Панель
1
2
3
Гвинт
Гвинт
Гвинт
Хрестоподібна
викрутка
Ліві скляні
дверцята
(внутрішня
сторона)
Гвинт
Відрегулюйте зазори зверху й знизу.
Монтаж і складання рами
Монтаж і складання рами
(Поверхня скляних дверцят)
Протиковзні прокладки
Ліворуч
Праворуч
Підключення
36
УКРАЇНСЬКА
