Panasonic SC-HTX500 [11/52] Подключение домашнего кинотеатра
![Panasonic SC-HTX500 [11/52] Подключение домашнего кинотеатра](/views2/1018869/page11/bgb.png)
РУССКИЙ
11
11
VQT2R74
РУССКИЙ
OPTICAL 2 OPTICAL 1

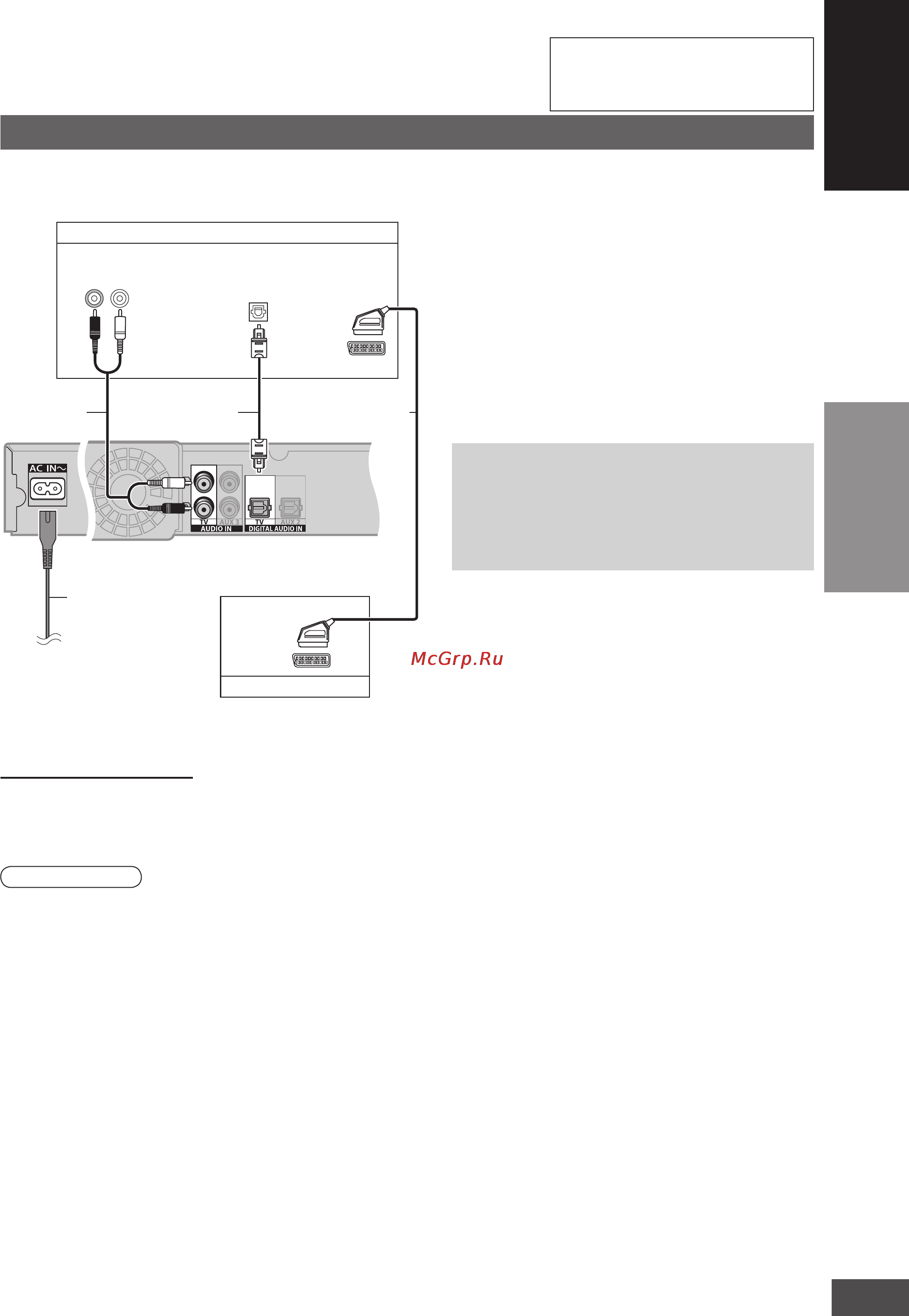

Подключение домашнего кинотеатра
Подключение домашнего кинотеатра
•
Перед выполнением любых подключений
выключайте все компоненты.
•
При подключении аппаратуры руководствуйтесь
соответствующими инструкциями по эксплуатации.
Подключение
Основные подключения
Для выбора нужного типа видеокабеля обратитесь к инструкции по эксплуатации для
аппаратуры, которую вы подключаете.
Если задействован оптический разъем цифрового
выхода, используйте соединение
A
.
Если оптический разъем цифрового выхода не
задействован, используйте соединение
B
.
AВолоконно-оптический кабель
(приобретается отдельно)
BЗвуковой стереокабель
(приобретается отдельно)
C21-штырьковый кабель SCART
(приобретается отдельно)
Для прослушивания звука через
данную систему после выполнения
всех подключений установите режим
входа на «
TV
» (Телевизор) и до
минимума уменьшите громкость на
телевизоре.
Подключите сетевой шнур после того, как подключены все другие кабели.
Если данная система и остальная аппаратура отключены, энергопотребление системы составляет
приблизительно 0,1 Вт при подключенном сетевом шнуре к сетевой розетке. Если система не
используется в течение продолжительного времени, извлеките вилку сетевого шнура из сетевой
розетки для экономии электроэнергии.
Обязательно выключите питание системы перед тем, как отключать сетевой шнур от розетки.
Примечание
• Прилагаемый сетевой шнур предназначен для использования только с настоящей системой. Использование его с другой
аппаратурой запрещается.
Запрещается использовать с настоящей системой сетевой шнур от другой аппаратуры.
TV (Телевизор)
Выход аудио
R L
DVD плеер
Усилитель
Сетевая розетка
(Переменный ток от 220
до 240 В, 50 Гц)
Сетевой шнур
(входит в
комплект)
AV IN
AV
BCA
Цифровой выход
аудио (оптический)
