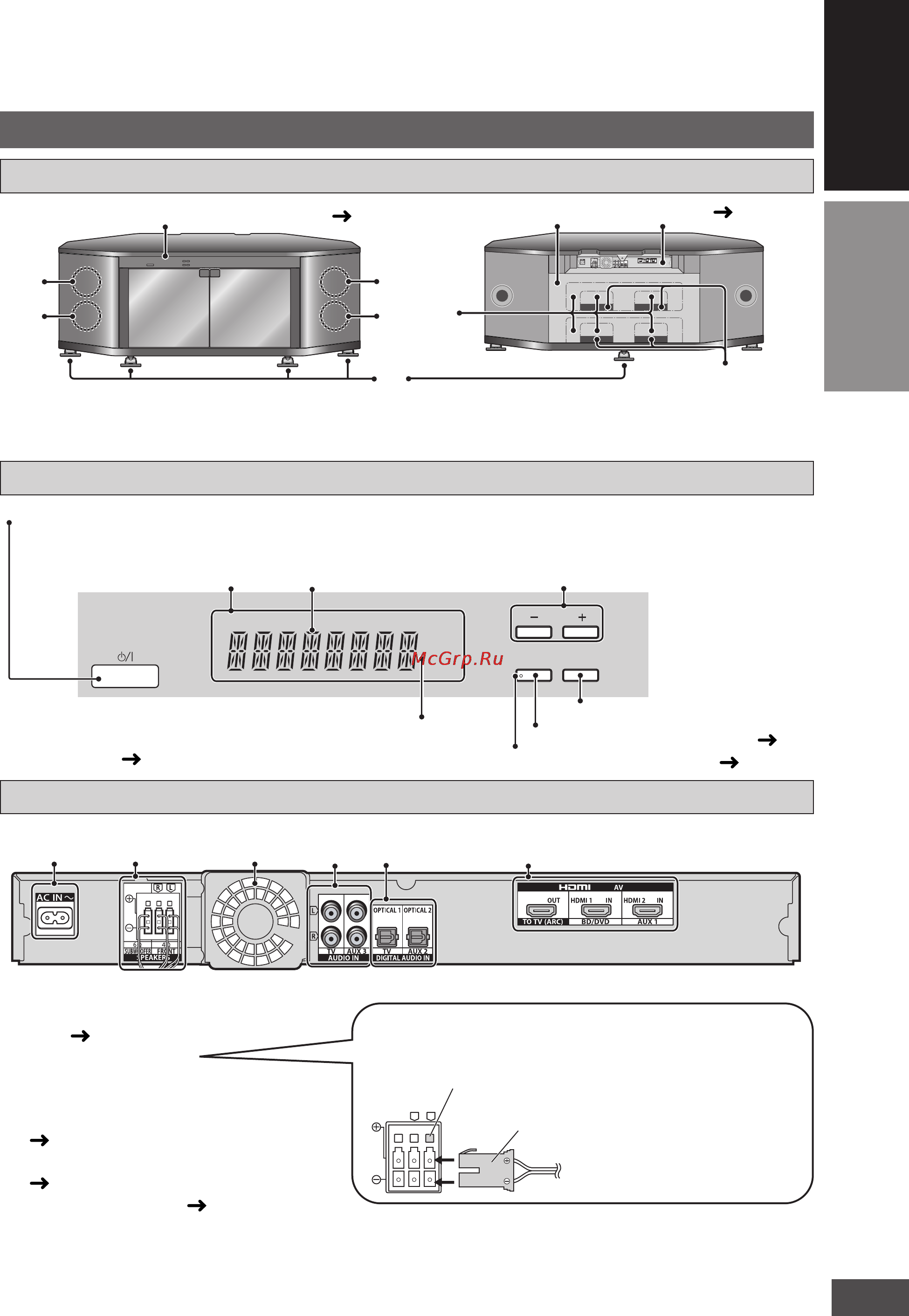

![Panasonic SC-HTX500 [5/52] Русский](/views2/1018869/page5/bg5.png)
5
5
VQT2R74
РУССКИЙ
Усилитель
L
R
Клеммная
колодка
Разъем
SRD
VOLUME
CLEAR-MODE
DIALOG
INPUT
SELECTOR
Настоящая система (тумба)
Руководство по органам управления
Панель управления
OPTICAL 1OPTICAL 2
Вид спереди
Вид сзади
1Передний динамик (левый) 2Передний динамик (правый) 3Сабвуфер
4Ролики/Упоры под ролики 5Задняя панель 6Прорезанные окошки 7Отверстия
1
3
2
3
4
5
6
Панель управления ( ниже)
Усилитель ( ниже)
Дисплей
Загорается при использовании «CLEAR-MODE DIALOG» ( ctp. 15)
Селектор входов «INPUT SELECTOR»
Для регулировки громкости
Когда поступает цифровой сигнал объемного
звучания или используются звуковые
эффекты
( ctp. 15)
7
12 345 6
Разъемы динамиков
Если разъемы отключились, при подключении
руководствуйтесь иллюстрацией внизу.
Штекеры имеют цвет, такой же, как у
разъема, их можно подключить только
в одном положении.
Вставьте каждый штекер в разъем того
же цвета полностью, до щелчка.
1Разъем входа питания переменного
тока (
стр. 11)
2 Разъемы динамиков
3Выходное отверстие (вентилятор
охлаждения)
4Разъем AUDIO IN (аналоговые)
(
стр. 11, 12)
5Разъемы DIGITAL AUDIO IN
(
стр. 12, 13)
6 Разъемы HDMI AV (
стр. 12)
Вид спереди/Вид сзади
Для использования «CLEAR-MODE DIALOG» ( ctp. 15)
Дисплей для общей информации
Включатель питания standby/on (8)
Нажмите включатель, чтобы переключить aппapaт из режима “включено” в режим ожидания и наоборот.
B pежимe ожидания aппapaт тем не менее потpебляет небольшое количество электpоэнеpгии.
Руководство по органам управления
Перед
использованием
