6 Deutsch

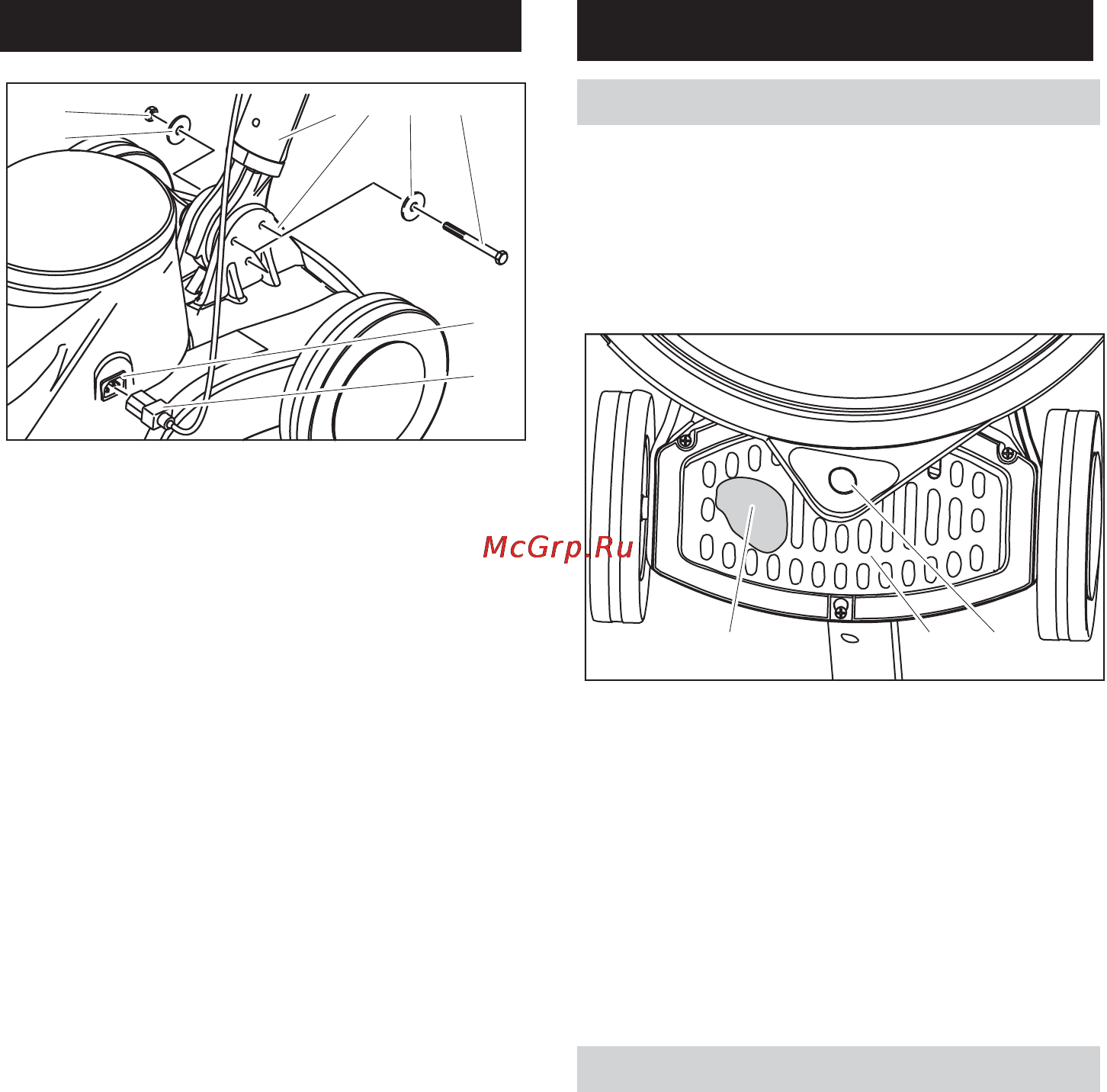

1Mutter
2 Scheibe
3Griff
4 Geräte-Unterteil
5 Sechskantschraube
6 Buchse Steuerleitung
7 Stecker Steuerleitung
Î Gerät auspacken.
Î Kabelbinder vom unteren Ende des
Griffs entfernen.
Hinweis
Darauf achten, dass das Zahnrad nicht aus
der Öffnung herausfällt.
Î Griff senkrecht und mit dem Kabelha-
ken nach hinten über das Geräte-Unter-
teil halten.
Î Unteres Ende des Griffs zwischen die
beiden Laschen des Geräte-Unterteils
einsetzen.
Î Bohrungen ausrichten.
Î Griff und Geräte-Unterteil mit den beilie-
genden 3 Schrauben, 6 Scheiben und 3
Muttern wie im Bild oben gezeigt verbin-
den.
Î Schrauben mit den beiliegenden Gabel-
schlüsseln festziehen.
Î Stecker der Steuerleitung in die Buchse
Steuerleitung einstecken.
Î Netzstecker aus der Steckdose ziehen.
Î Hebel Neigungsverstellung ziehen und
Griff in senkrechte Position bringen.
Î Gerät nach hinten kippen und auf dem
Griff ablegen.
1Filtertüte
2 Abdeckung
3 Anschlussstutzen Unterdruckschürze
Î Abdeckung nach unten/hinten schieben
und abnehmen.
Î Filtertüte in das Gerät einsetzen und auf
den Anschlussstutzen der Unterdruck-
schürze aufstecken.
Î Abdeckung anbringen.
Vorsicht
Beschädigungsgefahr!
Gerät nicht mit eingesetztem Pad aufbe-
wahren. Pad nach jeder Benützung abneh-
men.
Î Netzstecker aus der Steckdose ziehen.
Î Hebel Neigungsverstellung ziehen und
Griff in senkrechte Position bringen.
Î Gerät nach hinten kippen und auf dem
Griff ablegen.
Montage
1
2
3
42
5
6
7
Vor Inbetriebnahme
Filtertüte einsetzen
Pad anbringen
123
